Высота установки вызывной панели видеодомофона

Как установить видеодомофон в дом или квартиру

Содержание

Содержание

Поставить на дверь надежный замок — плюс 50 очков к безопасности. А установить видеодомофон — повысить безопасность жилья еще круче. С ними можно узнать, кто приходил, пока нас не было, открывать или не открывать дверь при появлении нежелательных лиц. А современные модели могут хранить не только снимки, но и даже видеозаписи. В этом материале выясняем, как провести видеодомофон в дом или квартиру.

Основное оборудование

Системы видеодомофонов могут состоять, как и из пары устройств — видеодомофон и вызывная панель, — так и создавать целую сеть для наблюдения. В нее могут входить несколько мониторов, видеорегистратор, несколько камер и электрозамок.

В первую очередь нужно выбрать сам видеодомофон — устройство, с помощью которого мы будем видеть долгожданных (и не очень) гостей. Большинство современных устройств имеют интуитивно понятный интерфейс и возможность подключить пару панелей и дополнительных мониторов. По большому счету выбор сводится к размеру диагонали экрана и набору дополнительных возможностей, например, запись устройством или поддержка Wi-Fi.

Вызывная панель — современный аналог дверному звонку. Они могут продаваться как в комплекте с видеодомофоном, так и отдельно. Кроме кнопки, подающей сигнал, это устройство содержит в себе камеру, от качества которой напрямую зависит «картинка», которую мы будем видеть на экране видеодомофона.

Чтобы охватить большую площадь, могут потребоваться несколько панелей и дополнительных мониторов и камер. В этом случае стоит заранее позаботиться о видеодомофоне с достаточным количеством портов. Также можно добавить электрозамок, который будет открываться по нажатию кнопки на домофоне, но к нему в пару будет необходим отдельный блок питания.

Дополнительные комплектующие и инструменты

Инструменты позволяют спрятать все коммуникации и решить проблему оголенных проводов, выходящих из основных устройств. Набор инструментов может меняться в зависимости от конкретной ситуации и комплектации набора наблюдения:

  • Дрель и набор сверл — для прокладки проводки придется немного посверлить. Для бетонной стены стоит выбирать сверла с алмазной коронкой.
  • Набор отверток – для крепления комплектных винтов.
  • Приспособления для зачистки проводов, кусачки, плоскогубцы, монтажный нож – для работы с проводкой.
  • Дополнительные провода для прокладки – это могут быть как ШВВП для удлинения питания 220 В, так и провода для связи панели с домофоном ШВЭВ, UTP, КВК, КСПВ в зависимости от конкретного случая.
  • Обжимные клещи, термоусадка – для изолирования проводов.

Установка и подключение видеодомофона

Прежде чем приступать к монтажу видеодомофона, стоит выполнить два простых шага. Они значительно облегчат дальнейшую работу. Нарисуйте на листе бумаги план — устанавливаемые устройства и разводку проводов. Это поможет визуально представить, где расположить провода и закрепить домофон для удобного использования. Затем соберите систему на столе и проверьте работоспособность, нужные провода достаточно просто скрутить. При подключении к электросети видеодомофон должен отображать информацию на экране, а панель реагировать на нажатие. Это поможет выявить брак комплектующих до основательного монтажа в стену.

Соответствующую подводку проводов и готовое монтажное углубление для домофона желательно сделать на этапе ремонта помещения. Это позволит вам без проблем спрятать все провода, не портя уже готовый интерьер.

На лицевой панели видеодомофона мы обнаружим дисплей и функциональные кнопки, но нас интересует задняя панель. На ней имеются вилка для питания и разъемы для подключения. При детальном осмотре можно обнаружить схему этих разъемов и возможности подключения устройств.

В комплекте устройства идет четырехпроводная и двухпроводная подготовка, кронштейн для установки и крепежный комплект. На одном конце провода имеют специальные выемки для предотвращения подключения не в тот слот.

Вызывная панель имеет козырек, угловое крепление для поворота камеры на 30 градусов и крепежные пластину и комплект. На задней части панели мы также обнаружим схему выходов.

Схемы проводов неспроста указаны как на самих устройствах, так и в инструкции. Их подключение — самый важный этап при установке видеодомофона. Соответствующие провода устройств не всегда будут совпадать по цвету. Поэтому не спешите и кропотливо перепроверяйте каждый провод. Например, у панели за вывод видео отвечает желтый цвет. Находите у домофона провод, также отвечающий за видео (к примеру, красный) и соединяете их. И так повторяете для всех оставшихся. Этот же принцип соблюдается, когда мы подключаем дополнительный удлиняющий кабель между устройствами.

Оборудование и инструменты под рукой, план нарисован, и места установки размечены, самое время приступить к работе.

Просверливаем отверстие в стене к вызывной панели. Размещать ее желательно на высоте 150-160 см от пола. Устанавливаем крепежную пластину, заранее продев в нее связку проводов и просверлив отверстия для крепежных шурупов. Закручиваем саморезы и винты. Для установки видеодомофона также просверливаем отверстия для кронштейна. Закрепляем кронштейн винтами. Выполняем пайку проводов термоусадкой для изоляции оголенных частей провода. При необходимости наносим несколько слоев термоусадки — провод должен быть надежно изолирован. После завершения процедуры укладываем провода в монтажную коробку за кронштейном и устанавливаем домофон на кронштейн.

Если планируется подключение видеодомофона к подъездному, то потребуется соответствующий модуль сопряжения. Узнать модель подъездного домофона можно у управляющей компании или соседей. Как правило, потребуется лишь подключить двужильный провод подъездного устройства к модулю сопряжения, а уже от него — четырехжильный к видеодомофону в квартире.

Подключение видеодомофона в частном доме практически не отличается от квартирного. Потребуются провода большей длины и более устойчивые к наводкам. Стандартную схему с одной вызывной панелью и видеодомофоном можно дополнить еще одной панелью и камерой. Что позволит с помощью одного экрана контролировать, как и основной вход, так и запасной с другой стороны дома.

Подготовительные работы для монтажа видеодомофона

Одним из направлений моей работы является монтаж видеодомофонов. Часто монтаж осуществляется на заранее спланированное место, с уже проложенными проводами, и, как правило, я сталкиваюсь с одними и теми же ошибками, заложенными монтажниками на этапе подготовки. Обойдемся без фоторепортажа с «места событий», надеюсь, все будет понятно без фотографий.

Так как прокладку кабелей слаботочки и установку монтажных коробок ведут электромонтажники, эта статья адресована именно им.

Сразу отмечу, что речь пойдет не об элитных домофонах типа ABB-Welcome от ABB – их установку необходимо продумывать заранее, так как они имеют свой форм-фактор и свои монтажные комплекты.

Терминология.

Видеодомофон состоит как минимум из двух компонентов – монитора (это внутренний блок) и вызывной панели (наружный блок). Как правило, современный домофон имеет возможность подключать две вызывных панели, реже – более двух.

Также к монитору могут быть подключены дополнительные камеры наблюдения. При этом камеры могут питаться как от монитора (в случае, если камера подключается вместо второй вызывной панели), или от отдельного блока питания. Через специальный модуль сопряжения монитор можно подключить к подъездному домофону.

Итак, приступим.

Определяем место установки монитора и вызывной панели. Высота установки обоих устройств – 1,5- 1,6 метра (от пола до центра камеры/экрана). Место установки вызывной панели должно давать максимально большой обзор пространства перед дверью, и не засвечиваться прямыми солнечными лучами. Угол обзора камеры, установленной в большинстве панелей, не превышает 90º, обычно меньше. Узкие вызывные панель могут комплектоваться угловым кронштейном , для установки под углом к стене.

Так как владелец наверняка еще не определился с маркой домофона, нам необходимо сделать проводку максимально универсальной. Если в квартире предполагается отдельный слаботочный щиток (рекомендую), то лучше кроссировку кабелей сделать через него, что позволит в будущем установить в нем, например, блок питания камер. Не забудьте бросить в этот щиток питание (для питания роутера, базы телефона, и т.п.)

На место будущего монитора обязательно устанавливаем монтажную коробку! Ни разу не видел, чтобы кто-то позаботился об этом – всегда сталкиваюсь с торчащим из штукатурки пучком проводов!

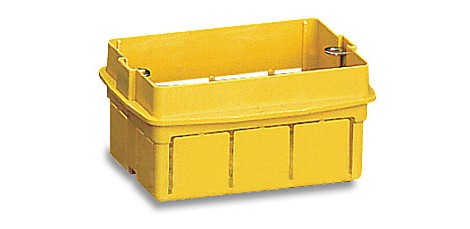

Коробка нам понадобится не совсем обычная, прямоугольная, с расстоянием между отверстиями 83,5 мм , например ABB 00052.

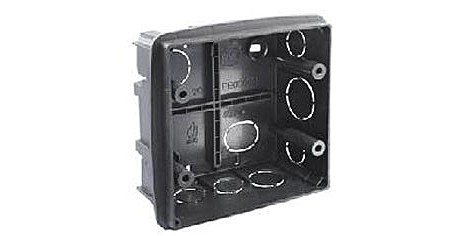

Холин рекомендует к установке другую, еще более вместительную монтажную коробку — под ANAM 2-ая для сплошных стен, 100х100х50мм:

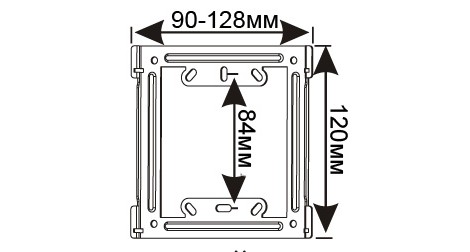

Важно – мы должны установить ее вертикально (крепления должны быть по вертикали)! Большинство мониторов азиатского производства имеют типовой кронштейн, который по размеру и креплению как раз встанет на эту коробку.

Пока владелец не установил монитор, закроем эту коробку штатной крышкой (если ABB , то Крышка для 00 052)

Подводим питание, можно без заземления, ставим на конец кабеля розетку Legrand Элиум 2Р, 6А:

Подводим провод из этажного щитка от подъездного домофона, и, на всякий случай, от телефонной линии,– некоторые модели домофонов имеют подключение к телефонной линии.

Прокладываем кабель до места будущей установки вызывной панели (вызывных панелей). Если заказчик не определился с выбором панели, значит, панель будет накладной, и коробку под неё не ставим – гофры достаточно, чтобы туда спрятать кабель. Если заказчик будет настаивать на коробке, можно взять установочную коробку Batibox 80140 от Legrand .

Выбор кабеля – важный момент. Забудьте про UTP . Я рекомендую комбинированный кабель КВК-В(П)-2 2х0,5 (или 0,75, если расстояние > 50 метров ).

Монтировать его можно при температуре до -10Сº, он имеет многопроволочный медный внутренний проводник в радиочастотном кабеле, что облегчает подключение. Срок службы кабеля с ПВХ оболочкой (КВК-В) — 12 лет, с П/Э оболочкой (КВК-П) — 15 лет.

Если есть вероятность установки в будущем тамбурной двери или дополнительной камеры, то можно кинуть лишний конец от монитора до подъезда, например, оставив его в слаботочной части этажного щитка.

Если после прочтения появились вопросы – с удовольствием отвечу.

Установка видеодомофона

Подписка на рассылку

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Сегодня в нашей статье мы рассмотрим, как выполнить подключение и монтаж видеодомофона и электромеханического замка. Установка электромеханического замка обеспечит защиту даже в случае отключения электроэнергии, т.к. управление им переходит в механический режим (замкнуть и отомкнуть замок можно обычным ключом).

Читайте также  Код от домофона визит с экраном

Важно отметить, что подключение видеодомофона, как и любые другие электромонтажные работы, следует проводить только с полным соблюдением требований техники безопасности.

Итак, перед тем как начать выполнять электромонтажные работы по установке видеодомофона и электромеханического замка, необходимо приобрести следующее оборудование и материалы:

• силовой двухжильный кабель сечением 1,5 мм² (например, ВВГнг(А) 2х1,5);
• кабель для управления замком и передачи видео- и аудио-сигналов (к примеру, КСПВ 4х0,5);
• видеодомофон с вызывной панелью;
• электромеханический замок;
• блок управления замком (БУЗ).

Кроме того, необходимо произвести общестроительные работы:

• изготавливаем штробы для прокладки кабеля;
• подготавливаем траншею от калитки до дома. При этом рекомендуется соблюдать такие параметры траншеи: глубина — 0,7 м, а ширина на дне траншеи – 0,3 м;
• пробуриваем отверстие в фундаменте дома и устанавливаем гильзу.

Схема подключения видеодомофона

В подготовленной штробе прокладываем двухжильный кабель ВВГнг(А) к месту, где в последующем будет установлена розетка для подключения видеодомофона. Необходимо отметить, что конец кабеля в монтажной коробке должен иметь запас длины для повторного соединения.

После прокладки и фиксации кабеля производим в силовом щите его подключение:

• жилу с изоляцией белого (натурального) цвета подключаем к свободной клемме автоматического выключателя;
• жилу синего цвета – к нулевой шине;

Другой конец кабеля зачищаем и приступаем к прокладке кабеля связи к предполагаемому месту установки вызывной панели. Выполняем прокладку ПНД-трубы через гильзу в фундаменте, а затем по дну траншеи к месту установки вызывной панели.

Рекомендуемая высота установки видео- и вызывной панели – от 150 см до 160 см.

Далее изготавливаем отверстие в колонне калитки, устанавливаем гильзу, а также прокладываем кабельные короба к месту установки замка. После этого при помощи оцинкованного троса протягиваем в трубе кабель КСПВ 4*0,5, оболочку кабеля зачищаем и маркируем жилы:

• жила белого цвета для передачи аудиосигнала – маркировка «А»;
• жила желтого цвета для передачи видеосигнала — «V»;
• зеленая жила для питания вызывной панели – «B+»;
• коричневая жила для земли — «GND».

Также рекомендуется на оболочку кабеля нанести маркировку «Панель» или «Видеопанель». В доме конец кабеля зачищаем и маркируем, а жилы оконцовываем при помощи наконечников.

Далее отмеряем необходимую длину кабеля от вызывной панели до места, где будет произведена установка электромеханического замка на калитку и прокладываем его, используя гибкий переход, а концы кабеля зачищаем и маркируем по следующей схеме:

• белая жила для передачи аудиосигнала – маркировка «Замок»;
• желтая жила для передачи видеосигнала — маркировка «Замок»;
• зеленая жила для питания вызывной панели – «B+»;
• коричневая жила для земли — «GND».

После прокладки кабелей осуществляется засыпка траншеи и выполняются отделочные работы в доме. Далее можно приступать к подключению видеопанели домофона.

Перед тем как начать выполнять подключение, требуется снять поддерживающий кронштейн и зафиксировать его на стене. Затем приступаем к подключению по следующей схеме:

• жила белого цвета с маркировкой «А» — клемма «А» (аудио);
• желтая жила с маркировкой «V» — клемма «V» (видео);
• зеленая жила «B+» — клемма «B+»;
• а коричневая жила «GND» — одноименная клемма.

Фиксируем на кронштейне видеопанель и переходим к подключению вызывной панели. Перед началом подключения производим монтаж кронштейна для вызывной панели на колонне калитки.

Необходимо отметить, что соединение жил кабелей с проводами вызывной панели следует выполнять в соответствии со схемой подключения, указанной в паспорте и/или оборотной стороне устройства.

Приступаем к соединению жил кабеля и проводов вызывной панели при помощи изолированных соединительных гильз (заранее надеваем термоусадочные трубки, которые обеспечат герметизацию соединений):

• жилу кабеля с маркировкой «А» соединяем с жилой панели белого цвета, обозначенной как «Аудио»;
• жилы обоих кабелей с маркировкой «GND» — с жилой панели черного цвета «Общий»;
• жилы обоих кабелей «B+» – с красной жилой панели «+12В»;
• жилу кабеля «V» — с желтой жилой панели «Видео»;
• жилы с маркировками «Замок» соединяем с жилами панели зеленого и синего цветов в любой последовательности.

Далее передвигаем термоусадки на места соединений, нагреваем их и выполняем установку вызывной панели на кронштейне.

Следующий этап — подключение электромеханического замка. Открываем его, пропускаем кабель в специальное отверстие, откручиваем клеммы и убираем заводские провода. Подключаем кабель к блоку управления замком по следующей схеме:

• жила с маркировкой «В+» — клемма, обозначенная как «+12V»;
• жила с маркировкой «GND» — соответствующая клемма;
• жилы с маркировками «Замок» — клеммы с обозначением «ОРЕN BUTTON» в любой последовательности.

Выведенные концы проводов блока управления замком подключаем к клеммам замка. Затем устанавливаем БУЗ в замке и закрываем его.

В завершение подключаем видеопанель к розетке и производим проверку системы.

Таким образом, нами рассмотрена установка видеодомофона в частном доме и схема подключения видеодомофона с электромеханическим замком. Более подробно узнать, как подключить видеодомофон, вы сможете из нашего видео.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

ОСТОРОЖНО!
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ЗАПРЕЩАЕТСЯ СНИМАТЬ ВЕРХНЮЮ (ЗАДНЮЮ) ПАНЕЛЬ КОРПУСА.
ЗАПРЕЩАЕТСЯ РЕМОНТ И ОБСЛУЖИВАНИЕ ВНУТРЕННИХ УЗЛОВ И ДЕТАЛЕЙ ПОКУПАТЕЛЕМ.
ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ В СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.

Данное устройство при определенных условиях может иметь опасно высокое напряжение внутри корпуса, которое может вызывать поражение электрическим током.

•Вызывная панель CTV-D4003AHD предназначена для видеонаблюдения за входной зоной, организации голосовой связи с посетителем и дистанционного открывания замка двери.
•Вызывная панель CTV-D4003AHD подключается к AHD видеодомофонам и является наружным устройством системы домофонного видеонаблюдения.
•Данная модель оснащена переключателем стандартов видео AHD-M/CVBS и поэтому она может быть совместима с четырехпроводным мониторами, имеющими поддержку данных стандартов.
• Вызывная панель CTV-D4003AHD оснащена дополнительным источником питания для электромеханического замка. Используя его, вызывная панель может открывать электромеханический замок, не оснащенный внешним источником питания.

•Высокое качество изображения стандарта AHD-M
•Широкий угол обзора
•Встроенная инфракрасная подсветка для работы в ночное время
•Встроенное реле управления замком
•Регулятор громкости
•Встроенный источник питания для электромеханического замка
•Подсветка кнопки вызова
•Стильный дизайн
•Различные цветовые решения
•Компактная и простая в установке конструкция
•Переключатель стандартов видео AHD-M/CVBS

КОНСТРУКЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

1. Козырёк — солнцезащитный козырёк.
2. Микрофон — для голосовой связи с видеомонитором.
3. Видеокамера — формирует изображение, которое передается на монитор.
4. ИК-подсветка — в условиях недостаточной освещенности, видеокамера вызывной панели автоматически переходит в черно-белый режим и включается ИК-подсветка для лучшей детализации картинки.
5. Кнопка вызова с подсветкой — для организации вызова с панели и легкого обнаружения панели в темноте.
6. Динамик — для голосовой связи с видеомонитором.
7. Кабель подключения к видеомонитору — для подключения панели к монитору и устройству для отпирания двери.
8. Переключатель стандартов AHD-M/CVBS — длительное зажатие кнопки на 10-15 секунд переключает стандарт видео.
9. Регулятор звука — для регулировки уровня громкости динамика вызывной панели.

УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Высота установки вызывной панели видеодомофона:
В большинстве случаев панель устанавливается непосредственно на поверхность стены на высоте 150-160 см от пола.

Для изменения направления наблюдения панель можно установить под углом, для чего используется монтажный уголок, который не входит в комплект поставки и приобретается отдельно.

Угол обзора по горизонтали составляет 120 градусов, по вертикали — 90 градусов, что позволяет обеспечить зону наблюдения шириной 340 см и высотой 200 см на расстоянии 100 см от панели.

Выбирайте место установки панели так, чтобы в объектив видеокамеры не попадал прямой солнечный свет.
Не устанавливайте панель вблизи источников сильных электромагнитных помех, например возле электромотора лифта, трансформаторного щитка, и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходящих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть нечетким из-за воздействия осадков, или из-за загрязнения глазка видеокамеры. Это нужно учитывать при выборе места для установки.

Панель крепится на ровной поверхности при помощи крепежных дюбелей и саморезов, входящих в комплект поставки.

Схема установки панели без использования монтажного уголка:

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия по диагонали, используя для этого монтажную пластину.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

Схема установки панели с использованием монтажного уголка

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия, используя для этого монтажный уголок.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажный уголок к стене.
5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения через отверстие в центре пластины.
6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
7. Под центральной частью монтажного уголка организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость. 8. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в таблице настоящей инструкции.

Все соединения должны осуществляться только при выключенном питании видеодомофона.
Данная панель оснащена импульсным источником питания для открывания электромеханического замка (зелёный провод). Таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания. Использовать питание 12 В видеодомофона для электрозамка запрещено — оно предназначено только для питания вызывной панели. Встроенное реле управления замком обеспечивает замыкание и размыкание контактов (провода белый и коричневый) при подаче сигнала открывания двери с видеомонитора.

Читайте также  Почему домофон не открывает дверь?

Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели CTVD4003AHD.
При использовании панели с видеодомофонами других марок, необходимо строго учитывать именно назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите инструкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов проводников.

ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ К ВИДЕОДОМОФОНУ

В настоящей инструкции приводятся три самых распространенных схемы подключения вызывной панели:

Схема № 1 На этой схеме показан вариант подключения электромеханического замка без дополнительного источника питания с питанием от панели. При подаче команды с монитора на открывание двери, контакты реле внутри панели замыкают цепь, и на замок поступает мощный электрический импульс, энергии которого достаточно для срабатывания механизма замка.

ВНИМАНИЕ!
Данная схема рассчитана на подключение исключительно электромеханических замков! Будьте внимательны! Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу панели из строя!

Схема № 2
На этой схеме показан вариант подключения электромеханического замка с дополнительным источником питания.

Схема № 3
На этой схеме показан вариант подключения панели к контроллеру управления доступом (СКУД). Исполнительные контакты реле внутри панели коричневым и белым проводами подключаются к клеммам контроллера, предназначенным для подключения кнопки «Выход».

ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Кабель, соединяющий монитор и панель должен иметь малое электрическое сопротивление!

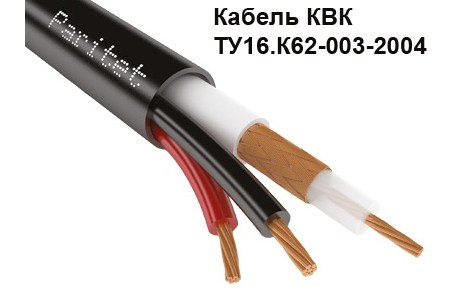

При длине кабеля до 20 метров хорошим выбором будет кабель КВК ( коаксиальный кабель + 2 изолированных провода). При больших длинах рекомендуется использовать коаксиальный кабель для передачи видео, а также электрический кабель с тремя жилами для передачи сигнала аудио и питания (ШВВП, ПВС и им подобные).

ЭКСПЛУАТАЦИЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Вызов
Для вызова, посетителю необходимо нажать кнопку вызова на панели. При этом из громкоговорителя панели зазвучит сигнал вызова с монитора. После ответа оператора домофона возможно ведение диалога оператора с посетителем. При необходимости, можно отрегулировать громкость громкоговорителя панели. Регулятор находится под резиновой заглушкой на задней стороне панели. Внимание! Во время регулировки громкости будьте осторожны, избегайте чрезмерных усилий во избежание поломки регулятора громкости!

Подсветка кнопки вызова
Подсветка кнопки вызова работает со всеми марками мониторов видеодомофонов CTV, дата производства которых не ранее июня 2016 года. Не гарантирована корректная работа подсветки кнопки вызова с видеодомофонами других торговых марок.

Установка видеодомофона: схемы подключения питания, дополнительное оборудование, правила монтажа, вызывная панель, электромеханический замок, дополнительные устройства, настройка ПО

Хотя видеодомофон считается сложным многокомпонентным устройством, ничего проблемного в его самостоятельной установке нет.

Основная трудность может возникнуть при разводке многожильного кабеля и его подключении к контактной шине монитора.

Но здесь поможет цветная маркировка проводов и инструкция в паспорте изделия.

Кроме этого существует общепринятый стандарт передачи сигналов, которого придерживается большинство ведущих производителей:

  • жёлтый провод – аудио сигнал;
  • белый провод – видеосигнал;
  • красный провод – подача питания;
  • чёрный провод – общий.

Принципиальные схемы подключения питания

6-и проводная схема. С запитыванием замка через вызывное устройство. Удобно устанавливать, когда блок питания размещается снаружи, в распределительном щитке. Не слишком удачная с точки зрения безопасности.

2-х проводное соединение. Питание идёт изнутри квартиры через видеодомофон. Более затратная с точки зрения монтажных материалов.

Схема 2 на 2. К блоку питания подключается замок и видеопанель от которой идёт запитка вызывной панели. Наиболее удачная, с точки зрения безопасности и затрат материалов, но и наиболее сложная в исполнении.

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти.

Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка. 2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.
3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства. 4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

Вызывная панель

Материалом для качественных блоков вызова служит укреплённый металлический сплав толщиной 8-11 мм, покрытый антикоррозионным составом. Крепления комплектуются винтами без шлицов, что даёт дополнительную защиту от снятия.

Существуют два типа вызывных панелей по принципу крепления:

Накладные модели менее надёжны перед внешним воздействием, так как их элементы выступают над стеной. Крепление производится под углом для удобства пользования, посредством установки на угловую накладку. Для защиты от дождя существует специальный козырёк. Крепление всего комплекта производится на 4-6 дюбелей.

Встраиваемые модели более надёжны, но их монтаж требует больших трудозатрат. Необходимо выбить в стене нишу по габаритам встраиваемой пластиковой коробки, закрепить с помощью цемента и дополнительных креплений входящих в комплект.

  • Прорезать штрабу от установочной коробки до отверстия вывода кабеля.
  • Обязательно размещение кабеля в пластиковой гофре или металлическом рукаве.
  • Зашпатлевать штрабу и щели возле монтажной коробки.
  • Закрепить в нише устройство, подключить питание, передающие и управляющие провода по схеме.
  • Закрепить внешнюю антивандальную панель.

Высота установки видеодомофонной вызывной панели обычно 1400 – 1500 мм от пола. В таком случае угол обзора камеры охватывает голову и грудь посетителя в диапазоне от 1800 – 1200 мм, при условии, что объект находится не ближе 0,5 м от объектива камеры.

Электромеханический замок

Устройство крепится на не открывающуюся часть двери или на стену. Возможен вариант и с использованием пустотелого дверного полотна, в котором прячут провода питания, но это слишком трудоёмкий процесс.

Крепление замка производят на Т-образный металлический профиль, если конструкция решётчатая (садовая калитка и т. д.), или жёстко укрепляем на стене с помощью дюбелей.

Аккуратно снимаем с внутренней стороны замка пластину личины, прикладываем к профилю или стене и производим разметку монтажных отверстий. Затем:

  • Высверливаем отверстия нужного диаметра и загоняем дюбеля.
  • Прокладываем кабель питания. Обычно он подаётся в штрабе внутри стены, но возможно и внешнее размещение в коробе.
  • Подводка кабелей может идти как от отдельного блока питания, так и от вызывной панели.
  • Подводим кабеля управления, проведённые через стену от вызывной панели.
  • Подключаем контакты согласно схеме из паспорта изделия.

Установка дополнительных устройств

Доводчик двери

Данное устройство обычно не входит в стандартный комплект видеодомофонов, но его использование почти повсеместно стало обязательным.

Стоимость конструкции не слишком велика и её монтаж не представляет особой сложности, но преимущества при использовании доводчика, весьма ощутимы.

Уменьшение вибраций и импульсных сотрясений благотворно влияет на механизм электрозамка, схемы и контакты вызывной панели, продлевая время их эксплуатации.Можно быть уверенным, что дверь подъезда или калитка будут всегда закрыты.

Удобным экономичным вариантом обезопасить собственность для частных лиц является беспроводное видеонаблюдение в квартире. Система состоит из сети устройств, которые производят передачу и запись видеосигнала при помощи аналоговых, цифровых, GSM каналов связи.

Внешние антивандальные IP камеры имеют прочный металлический корпус и устанавливаются вне зоны досягаемости для человека. Монтаж их обычно выполняется на стенах зданий, столбах или иных сооружениях. Подробнее об антивандальных IP видеокамерах можно узнать здесь.

Переговорное устройство

К качеству того как устанавливать видеодомофоны в квартирах предъявляют повышенные эстетические требования. Не должно быть видно электрической и другой проводки.

Сам аппарат должен быть прикреплён надёжно и ровно на высоте 1500-1600 мм от уровня пола, тогда экран будет на высоте глаз. Размещено устройство, должно быть не далеко от источника питания в достаточно просторном месте, что даст возможность установки дополнительных устройств.

Усилители

Если одна из точек передачи сигнала находится слишком далеко, могут возникнуть проблемы с качеством изображения. Для решения этой проблемы можно использовать специальную аппаратуру.

Бывают двух типов:

  • врезаются в линию кабеля в одном месте;
  • имеют приёмник с передатчиком, и размещены на противоположных концах передающей линии.

Данные устройства обеспечивают высокое качество передаваемого сигнала на дальние расстояния от нескольких сотен метров до 3 километров. Имеют регулировку уровня передачи сигнала, не требуют отдельных источников питания, компактны.

Обеспечивают подавление абсолютно всех помех, возникающих по линии передачи. Многие из них имеют встроенную систему грозозашиты. Единственный минус – для установки передающего устройства из пары, необходим дополнительный коммутационный шкафчик.

Настройка ПО

У большинства производителей программное обеспечение для видеонаблюдения отличается не только от конкурентов, но и у различных модельных рядов.

Однако существуют настройки наиболее распространённых функций, которые есть у каждого изделия:

  • изменение языка интерфейса;
  • настройка времени и даты устройства – чтобы имеет представление, когда были сделаны записи о вызовах;
  • настройка режима ожидания – через какое время после вызова начнётся запись;
  • настройка качества записи – параметры видео или фото изображения, для оптимизации занимаемого места в блоке памяти;
  • оптимизация места в блоке памяти – определяет по каким критериям удалять устаревшую информацию.

Вид платы видеонаблюдения для систем на основе персонального компьютера существуют как устанавливаемые в слот материнской платы, так и подключаемые в USB порт. Первый вариант предпочтителен, но возможно, что либо нельзя вскрывать компьютер, либо не свободного разъема тогда придется выбирать внешнюю плату.

Всё больше владельцев недвижимости отдают предпочтение видеонаблюдению без проводов, поскольку данный вид систем является наиболее простым в установке и не требует особых навыков и умений. Подробнее о беспроводном видеонаблюдении для дома можно почитать здесь.

Читайте также  Как открыть дверь домофона метаком?

Конечно, у современных моделей существует гораздо больше функций, начиная от автоматизации записи по детектору движения и заканчивая рассылкой тревожных SMS. Но данные настройки индивидуальны для каждой модели.

Высота установки вызывной панели видеодомофона

6.3 ОБЩИЕ ТРЕБОВАНИЯ

6.3.1 Требования к функциям

В общем виде домофон должен обеспечивать выполнение следующих функций:

— световую индикацию работы;

— акустический контроль нажатия кнопки вызова;

— акустический контроль и кнопку сброса неправильно набранного кода (или номера квартиры);

— местное отпирание входной двери личным ключом (или кодом);

— дистанционное отпирание входной двери;

— акустический контроль открывания входной двери;

— возможность увеличения индивидуальных кодов;

— простоту программирования и перепрограммирования.

6.3.2 Требования по условиям эксплуатации

Все блоки домофона должны иметь соответствующее климатическое исполнение:

— внутренние (абонентские) блоки — для условий эксплуатации внутри отапливаемого помещения;

— внешние блоки, размещаемые внутри подъезда (в тамбурах) здания — для условий эксплуатации в неотапливаемом помещении;

— внешние блоки, размещаемые снаружи здания (на внешней стене или входной двери) — для эксплуатации на открытом воздухе (диапазон рабочих температур от минус 40 до плюс 50 °С). Во избежание попадания осадков или прямых солнечных лучей на внешний блок домофона его передняя панель должна быть защищена специальным козырьком или иным способом.

Кроме того, при выборе подъездного домофона необходимо обращать внимание на следующие особенности его эксплуатации.

У входных дверей подъезда дома всегда существует сильная воздушная тяга. При закрытых дверях тяга усиливается через все щели и неплотности внешнего блока и электрозамка. Разность температур между холодным наружным и теплым подъездным воздухом создает на поверхности, а также внутри внешнего блока и электрозамка конденсат. Поэтому внешний блок и электрозамок подъездного домофона должны быть защищены от пыли и влаги (платы защищены лаком, металл -антикоррозийными покрытиями). Кроме того, они должны сохранять работоспособность при внутренних накоплениях пыли. По этим же причинам во внешнем блоке домофона не должны применяться (из-за низкой климатической устойчивости) динамические микрофоны и громкоговорители с бумажным диффузором. Здесь предпочтение следует отдавать электретным микрофонам и громкоговорителям с резиновым или латексным диффузором.

Клавиатура внешнего блока домофона должна быть эргономичной и удовлетворять требованиям пользователей всех возрастных групп. Кнопки клавиатуры должны быть достаточного размера для возможности пользования ими в варежках или перчатках. Усилие нажатия кнопки клавиатуры не должно превышать 250 г. Конструкция клавиатуры (если она механическая) не должна допускать возможности непосредственного приложения большой силы на исполнительный переключатель. Нажатие кнопки должно дублироваться звуковым или световым сигналом.

Важным параметром клавиатуры для домофона является ее наработка на отказ в тяжелых климатических условиях. Клавиатура (по тем же соображениям, что и замок) должна иметь наработку на отказ не менее 1000000 циклов.

Домофон должен обеспечивать стабильную работу разговорного тракта на длинных линиях. Практика показывает, что в технические параметры домофона должна входить его работоспособность на линиях сопротивлением не менее 20 Ом.

При выборе домофона необходимо обращать внимание на громкость, которую обеспечивает громкоговоритель внешнего блока при передаче сигнала с абонентского блока. Громкость должна быть достаточной для слоговой разборчивости (не ниже 70 процентов) на шумной улице.

Многие разработчики, изготовители и потребители домофонов совершают ошибку, уделяя недостаточное внимание громкости сигнала вызова в квартире. Практика показывает, что абонентский блок должен развивать сигнал вызова громкостью не менее 70 дБ.

6.3.3 Требования безопасности

Устанавливаемое оборудование и сети (при эксплуатации) должны быть безопасны для лиц, соблюдающих правила обращения с ними, и отвечать требованиям стандартов и нормативных документов по электро- и пожарной безопасности, действующих на территории Российской Федерации.

Обеспечению безопасности домофона следует уделять особое внимание, так как его пользователями являются (главным образом) лица, не имеющие соответствующих знаний по обращению с электрооборудованием.

В первую очередь, как указывалось ранее, это относится к внешнему блоку и электрозамку. К ним не должно быть подведено напряжение питания выше 24 В.

6.3.4 Требования к монтажу

Абонентский блок домофона должен быть установлен внутри квартиры в таком месте, которое может обезопасить абонента от возможных преступных действий посетителя (например выстрела через закрытую дверь), либо обеспечить максимальное удобство пользования. Место установки данного блока определяет абонент.

Внешний блок домофона должен быть установлен путем врезки в дверное полотно, дверную коробку или стену вблизи двери. Шлицы шурупов или винтов, крепящих переднюю панель к несущей конструкции, после монтажа должны быть рассверлены. Высота установки внешнего блока должна быть удобной для посетителя при ведении переговоров, при этом его лицо должно находиться напротив ТК. (Оптимальной считается высота 1,5…1,7 м от пола.)

Оборудование домофонов, устанавливаемое в подъезде дома, следует объединять в специальные монтажные блоки, которые должны быть размещены в металлических шкафах и расположены в труднодоступных местах (например, на стене под потолком). Для создания более «мягких» климатических условий эксплуатации не рекомендуется устанавливать монтажный блок в непосредственной близости от входной двери подъезда. Наиболее приемлемой можно считать установку монтажного блока в закрытом холле первого этажа. Примеры установки блоков домофона приведены на рисунке 18.

Рисунок 18 — Варианты монтажа блоков подъездного домофона:
а — с установкой внешнего блока на стене здания; б — с установкой внешнего блока на металлической двери

В подъездных видеодомофонах в качестве линии связи ТК (внешний блок) и монитора (абонентский блок), если ее длина не превышает 50 м, может быть использован любой провод. При большей длине следует применять коаксиальный кабель. В аудиодомофонах в качестве линий связи используют, как правило, обычный телефонный провод типа ТРВ.

Все линии в подъезде должны быть проложены в металлорукавах, металлических коробах или трубах (либо по существующим кабельным каналам) и отвечать требованиям РД 78.145-93. Прокладывать линии внутри квартиры следует с наименьшими нарушениями интерьера.

Для ввода линий в корпуса блоков домофона, размещенных вне квартир и закрытых холлов, должны быть использованы специальные металлические муфты, обеспечивающие герметичность места ввода. Для исключения возможности выдергивания кабеля из блока металлорукав должен быть жестко закреплен на корпусе блока с помощью хомута.

Гибкие переходы с двери на стену внутри квартиры и закрытых холлов рекомендуется делать с помощью специальных устройств соединительных типа УС 2-2 или УС 2-4 нужной длины (200, 300, 400 мм).

6.3.5 Требования по защищенности от силовых воздействий

Внешний блок домофона, размещаемый снаружи квартиры или подъезда, должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

— блок должен иметь металлическую врезную конструкцию и быть поставлен с необходимыми крепежными элементами;

— внешняя панель должна быть выполнена из металлов высокого механического сопротивления, покрытых антикоррозийным составом, и быть устойчивой к прямым и боковым ударам тяжелыми предметами (молоток, кирпич);

— перфорация микрофона и громкоговорителя не должна позволять вывести их из строя тонкими предметами (нож, шило, отвертка, спица и др.);

— телевизионная камера и дисплей должны быть защищены ударопрочным стеклом;

— инфракрасная подсветка должна быть закамуфлирована (например под шильдик);

— клавиатура должна обеспечивать надежность и легкость набора номера квартиры или личного кода. В этом плане следует отдавать предпочтение оптомеханическим клавиатурам и кнопкам без механических переключателей;

— считыватель идентификатора (индивидуального ключа) абонента не должен иметь открытых отверстий. В этом плане следует отдавать предпочтение считывателям электронных ключей типа «touch memory» или радиокарточек.

Металлический шкаф, в котором размещен монтажный блок, должен быть изготовлен из стали, иметь жесткую конструкцию и запираться на замок.

Электромагнитный замок должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

— металлическая пластина и электромагнит должны быть прочно закреплены на дверном полотне и косяке;

— при закрытой двери пластина и электромагнит должны плотно (без зазора) прилегать друг к другу всей поверхностью, в противном случае усилие удержания может значительно уменьшиться;

— конструкция электромагнита должна исключать возможность повреждения обмотки.

Примечание — Абонентские блоки находятся в личном пользовании абонента, поэтому требования по защищенности от силовых воздействий к ним не предъявляют.

6.3.6 Требования к электропитанию

Электропитание домофона следует осуществлять через штатный источник питания от обычной сети переменного тока.

Вопрос о применении в подъездном домофоне резервируемого источника питания требует специального изучения. Это связано с тем, что при различных аварийных или чрезвычайных ситуациях (например, пожар) в доме входная дверь подъезда не должна служить препятствием для эвакуации людей и проведения аварийно-спасательных работ. Резервируемые источники питания могут быть применены в индивидуальных и групповых домофонах. При этом необходимо обращать внимание на то, чтобы переход с основного питания на резервное, а также подзарядка аккумулятора в таком источнике производились автоматически.

Резервный источник питания должен обеспечивать бесперебойную работу домофона в течение времени, необходимого для устранения аварийной ситуации в электросети или при других чрезвычайных обстоятельствах (обычно не менее 2 ч).
