Обзор самых дешевых приборов пожарной сигнализации.
Впервые познакомился с пожарным прибором Верс-ПК 4П, в связи с чем решил сравнить его с другими самыми дешевыми пожарными приборами.
Не буду рассматривать одно- или двух- шлейфовые приборы. Буду рассматривать только приборы со встроенным РИП.
Сколько стоят пожарные приборы.
Небольшая сводная таблица с ценами на пожарные приборы, имеющие встроенный резервированный блок питания и несколько шлейфов сигнализации.
| ВЕРСЕТ 03 | 3101р. |
| Гранд МАГИСТР 4А | 3111р. |
| ВЭРС-ПК 4П | 3550р. |
| Гранит-3 Эк | 3100р. |
| Гранит-3(Новый) | 4000р. |
| Минитроник 4 | 3900р. |
Как видно, цены не очень разнятся.
Какие они, пожарные приборы.
Рассмотрим внешний вид и схему соединений приборов.
Общие черты приборов пожарной сигнализации.
Мы видим почти идентичные приборы пожарной сигнализации.
Более того, «Версет» и «Гранит Эк» — это один и тот же прибор, что хорошо видно на картинках.
А если почитать руководства по эксплуатации, то покажется, что и «Вэрс» тот же самый прибор — многие страницы как и в руководстве по эксплуатации «Версет».
«Версет», «Вэрс», «Гранит Эк» — очень похожи по начинке и функциям.
У всех приборов видно наличие трех выходов подключения оповещателей: «СО», «ЗО», «ТВ». Кроме двух обычных контролируемых выходов «Свет» и «Звук» приборы обзавелись третьим выходом с контролем целостности — «Табло Выход».
У всех приборов, кроме известных типов «Пожарный» и «Охранный», появился «Технологический» тип шлейфа.
И конечно, все приборы различают сработку двух датчиков и формируют разные события «Пожар1» и «Пожар2».
Неприятные моменты.
Добавочный резистор 820 Ом, оконечный резистор 7.4 кОм, добавочный резистор в ИПР — блин, ну почему?!
Третий лишний выход «Табло Выход» прибора «Вэрс ПК4».
Столкнулся с неожиданным алгоритмом работы контролируемого выхода прибора «Вэрс ПК4», предназначенного для подключения табло «Выход».
Что ожидалось: табло «Выход» всегда включено. В крайнем случае, когда «Пожар» или «Неисправность» — мигает.
Оказалось, что выход работает по другому алгоритму, что отражено в паспорте прибора:
Использование третьего выхода прибора «Вэрс ПК» для подключение табло «Выход» невозможно — погасшие в дежурном режиме табло «Выход» вряд ли кого устроят. И оповещение о пожаре к этому выходу не подключишь: при отсутствии сетевого питания выход активируется, как и при пожаре.
Тоже самое можно было ожидать и от близнецов «Версет» и «Гранит Эк» — но нет.
Специально изучил вопрос работы выхода для подключения табло в паспортах других пожарных приборов.
Нужный мне алгоритм работы выхода «Табло Выход» реализован только в приборе «Версет» («Гранит Эк»).
Вот что написано в паспорте прибора «Версет» относительно работы выходов:
Выход всегда включен — табло «Выход» всегда горит, как нам и нужно.
Гибкая настройка через программное обеспечение.
У приборов «Гранит Новый» и «Вэрс» есть возможность подключения к компьютеру через разъем microUSB.
В руководстве по эксплуатации «Версет» не нашел этого — может плохо искал или прибор не совсем близнец.
Для работы с приборами имеется соответствующее программное обеспечение для конфигурирования приборов.
Конечно, более гибкая настройка актуальна, если прибор используется не только как пожарный. Для пожарных же приборов достаточно произвести настройку при помощи джамперов.
Подключение внешних блоков по RS-485.
Только пожарный прибор «Вэрс» имеет такую возможность из дешевых приборов пожарной сигнализации.
Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ», «ВЭРС-РС», «ВЭРС-БК», «ВЭРС-БMК». Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков.
Мониторинг.
Тут опять выделяется «Вэрс».
Есть GSM коммуникатор, но не во все приборы он вставляется.
С сетевым преобразователем ВЭРС-LAN прибор становится IP-прибором пожарной сигнализации.
При этом становится возможной работа с веб-сервером triogsm.ru с этого ноября-месяца (и тут я пошел добавлять этот прибор в «Обзор приемо-контрольных приборов с пожарным сертификатом и облачным сервисом»).
Мобильное приложение ВЭРС Мониторинг облако. Работает с ПО «ВЭРС-LAN» и серверами ВЭРС.
Особенности питания от сети 220 В и АКБ.
Тут заключается главное отличие пожарных приборов.
Интерес к прибору «Гранд Магистр» сразу же пропадает из-за невозможности в него поместить аккумуляторную батарею более 2,2 А/ч.
Минитроник вообще не имеет встроенного источника питания.
Мало интересен и прибор «Гранит Новый» ввиду того что он вообще не заряжает АКБ.
Вот цитата из паспорта прибора «Гранит Новый»:
При питании прибора от сети осуществляется подзарядка аккумулятора, в буферном режиме, напряжением 13,8 ± 0,2 В.
Перед установкой аккумулятора убедитесь, что он полностью заряжен.
Внимание! Прибор не является зарядным устройством.
Это как автмобиль, который, внимание, не заряжает аккумулятор.
Собственно и раньше «Граниты» не заряжали аккумуляторы, но мало кто вникал в этот вопрос, когда гранит был дешевым и такой альтернативы ему не было. В результате чего АКБ в «Гранитах» всегда была дохлой.
Отмечу еще один момент, на котором сам чуть не погорел.
Считал, исходя из описаний прибора, что в прибор «Вэрс ПК» можно установить только АКБ 4,5 А/ч. Этой емкости скорее всего не хватит для обеспечения требуемого времени работы в режиме «Пожар». Нормальный токовый расчет приводил к необходимости приобретать отдельный РИП.
При внимательном прочтении паспорта оказалось, что можно устанавливать и АКБ 7 А/ч, выкусив гнезда для установки дополнительных модулей внутрь прибора.
О резервном питании приборов пожарной сигнализации.
Стандартного аккумулятора 7А/ч, под который есть место в приборах пожарной сигнализации со встроенным РИП, не хватит для питания системы пожарной сигнализации, что показано в статье «Какой емкости АКБ нужен для обеспечения требуемого времени работы пожарной сигнализации на резерве».
Все равно придется приобретать дополнительно еще РИП.
А если все равно полюбому приобретать отдельный РИП, то приборы с большим числом шлейфов «Гранд Магистр» и «Сигнал-20М» становятся тоже конкурентными в самом дешевом сегменте и достойны были бы попасть в этот обзор.
ППК, ППУ и ППКПУП.
Необходимая цитата из ГОСТ Р 53325—2012:
3.47 прибор приемно-контрольный пожарный; ППКП: Техническое средство, предназначенное для приема, обработки и отображения сигналов от пожарных извещателей и иных устройств, взаимодействующих с ППКП, контроля целостности и функционирования линий связи между ППКП и ИП или другими устройствами.
3.48 прибор управления пожарный; ППУ: техническое средство, предназначенное для управления исполнительными устройствами автоматических средств противопожарной защиты и контроля целостности и функционирования линий связи между ППУ и исполнительными устройствами.
Это означает что на любом объекте должен быть и ППУ и ППКП, ведь на любом объекте, кроме пожарных датчиков, потребуется по крайней мере и оповещение.
Шлейфа с датчиками подключаются к ППК, а линии с табло «Выход» и оповещателями — к ППУ.
Пожарный прибор может быть одновременно и ППКП и ППУ — ППКПУП.
Отличительной особенностью является то, что на панели прибора имеются кнопки «Пуск»/»Стоп» для управления, по крайней мере, оповещением.
Но самое главное — это что у прибора должен быть соответствующий сертификат.
Так вот, из рассматриваемых дешевых приборов на данный момент только у прибора «Версет» есть сертификат, что он является ППКПУП:
Остальные приборы в обзоре являются только ППКП и к их выходам можно подключать оповещатели только если они работают в составе системы верхнего уровня под управлением прибора (контроллера), имеющего сертификат что он ППКПУП.
Вывод.
В итоге оказывается у нас есть выбор всего лишь из одного дешевого самодостаточного прибора управления пожарной сигнализацией: «Версет».
Описание пожарной сигнализации Вэрс
ВЭРС — пожарная сигнализация для объектов различного назначения, от промышленных до жилых различных масштабов. Представлены модели для дымоудаления, создания систем охраны, пожаротушения, речевого оповещения.
Рассмотрим наиболее популярные модели устройств.
- ВЭРС-ПК 1ТМ-01
- ВЭРС-ПК 4П версия 3.2
- ВЭРС-ПК 8П версия 3.2
- Пример подобных устройств от конкурентов
- ВЭРС-ПК 16П версия 3.2
ВЭРС-ПК 1ТМ-01
Стоимость: 1800-1900 рублей
Приемно-контрольное устройство ВЭРС-ПК 1ТМ-01 используется на объектах различного назначения и выполняет такие функции: охранная и пожарная сигнализация, защита и контроль, комбинированная пожарно-охранная сигнализация. Используется на объектах жилого, коммерческого назначения.
Основные характеристики
- устройство оснащено одним шлейфом;
- имеется 2 режима работы: Touch Memory и регулировка скрытого выключателя;
- есть встроенная сирена;
- работает от сети 220В;
- аккумулятор – 1,2 Ач;
- рабочие температуры: от -5 до +50 градусов;
- габариты устройства: 163х135х56 мм.
Особенности
- прибор будет работать на протяжении суток без питания от сети, от резервного источника питания;
- есть возможность использовать тепловые и дымовые пожарные извещатели;
- доступно программирование для выполнения функций охраны и защиты от пожара;
- имеется защита от несанкционированного вторжения.
Пример подобных устройств от конкурентов
- Астра-712/1
- КВАРЦ 1В
- Яхонт-1И
Среди преимуществ устройства пользователи выделяют долговечность, простой монтаж и управление, компактный дизайн и невысокую стоимость.

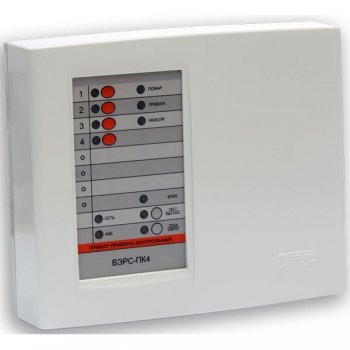

ВЭРС-ПК 4П версия 3.2
Стоимость: 3400-3600 рублей
Устройство используется для выполнения защиты и контроля, функционал применяется для создания системы защиты от пожара и вторжения. Прибор устанавливается как охранный или защитный от пожара, можно установить комбинированный режим. Используется в зданиях различного назначения.
Основные характеристики
- прибор имеет 4 шлейфа (пожарные, технологические, охранные);
- корпус модели выполнен из высококачественного пластика;
- АКБ не входит в комплектацию;
- Прибор оснащен импульсным источником питания;
- Диапазон напряжение: от 135 до 240В;
- Удобный интерфейс;
- Конфигурация устройства ВЭРС-ПК Prog;
- Система при возникновении неполадки выдает 3 типа оповещений: Тревога, Неисправность, Пожар;
- Оповещения выполняются при помощи звуков, световых сигналов;
- Возможность программировать систему индивидуально.
Сигнализация пожарная ВЭРС характеризуется простотой управления и надежностью, чувствительностью и соответствием всем нормам и стандартам.
Пример подобных устройств от конкурентов
- Варта-1/4
- Satel CSP-104
- Яхонт-4И
Пользователи рекомендуют данную модель для обеспечения пожарной и охранной функций на объектах коммерческого и жилого назначения, промышленных зданий.
ВЭРС-ПК 8П версия 3.2
Стоимость: 3600-3800 рублей.
ВЭРС-ПК 8П версия 3.2 используется в зданиях жилого и нежилого назначения. Это универсальный прибор, который выполняет такие функции: защищает от взлома, обеспечивает пожарную охрану, контролирует доступ в помещение. Работает в системе централизованного типа или автономно.
Основные характеристики
- Устройства оснащены 8 шлейфами;
- Прибор имеет качественный, компактный корпус из высококачественного пластика;
- Имеются функции звукового и светового оповещения;
- Встроенный интерфейс USB;
- Современное программное обеспечение;
- Небольшой вес и компактные параметры.
Особенности и функционал
- Устройство выполняет контроль шлейфов для обеспечения полноценной защиты;
- Прибор выдает извещения 3 типов: Тревога, Неисправность, Пожар;
- Устройство выдает звуковые и световые сигналы при помощи оповещателей;
- Прибор контролирует линии подключения оповещателей.
Пожарная сигнализация ВЭРС характеризуется точным соответствием всем норм и стандартов качества.
Пример подобных устройств от конкурентов
- Яхонт-16И
- Тирас-8П
- АРТОН-08П
Прибор рекомендуется для использования на объектах коммерческого и жилого назначения.
ВЭРС-ПК 16П версия 3.2
Стоимость: 4500-4700 рублей
Устройство используется для обеспечения охраны на объектах различного назначения – от взлома и пожара. Также прибор обеспечивает контроль доступа на объект, выполняет звуковые и световые оповещения при наличии отклонений и неполадок. Устройство считается универсальным и успешно используется на жилых и нежилых объектах.
По структуре и функционалу напоминает модели версии 3.1., но преимуществ у этой модели больше:
- Производитель расширил рамки рабочего напряжения;
- Усовершенствовано программное обеспечение;
- Устройство оснащено регистратором событий – на 1024 записи;
- В наличии эффективный источник питания;
- Удобный, продуманный интерфейс.
Пример подобных устройств от конкурентов
- Яхонт-16И
- Тирас-16П
- Гранит-16
Прибор показывает отличные результаты в работе на объектах жилого и коммерческого назначения, на промышленных объектах.
Вэрс ПК 4 подключение датчиков
Прибор предназначен для :
— контроля шлейфов сигнализации (ШС), с установленными в них охранными и пожарными извещателями;
-выдачи тревожных извещений ПОЖАР/ТРЕВОГА с помощью реле ПЦН;
-выдачи извещения НЕСПРАВНОСТЬ с помощью транзисторного ключа с открытым коллектором(О.К).
-управления звуковым, световым оповещателями посредством транзисторных ключей с О.К.
-контроля исправности (КЗ, обрыв) шлейфов внешних оповещателей.
-передачи извещений на регистратор событий и блок реле БРУ.
Прибор обеспечивает выполнение следующих функций:
— прием электрических сигналов от ШС со световой индикацией номера ШС, в котором произошло срабатывание охранного, пожарного или технологического извещателя и включением звуковой и световой сигнализации;
— тестирование работоспособности прибора с помощью кнопки «ТЕСТ»;
— постановку на охрану и снятие с охраны ШСП кнопками и ШСО ключом ТМ или кнопками прибора;
— преимущественную регистрацию и передачу на ПЦН извещения о пожаре или тревоге по отношению к другим сигналам;
— защиту органов управления от несанкционированного доступа посторонних лиц при помощи пароля;
— передачу на ПЦН сигналов извещения о нарушениях ШС с помощью реле: реле «ПОЖАР» — о пожаре (ШСП);
реле «ТРЕВОГА» — о проникновении (ШСО); реле «НЕИСПРАВНОСТЬ» — о неисправностях прибора, ШСП и ШСТ.
К неисправностям относятся:
ѓ- снятие с охраны ШСП;
— неисправность цепей взятых ШСП или ШСТ (обрыв или короткое замыкание);
ѓ- неисправность цепей внешних оповещателей (обрыв или короткое замыкание);
ѓ- вскрытие прибора
ѓ- пропадание или уменьшение ниже допустимого значения напряжения электропитания по любому вводу электроснабжения;
ѓ- прием сигнала о неисправности от внешних технических средств
(БРУ, РИП, других), взаимодействующих с прибором. Функция обеспечивается использованием ШСТ по тактике «Неисправность ВТС».
— возможность включения в один ШСП активных и пассивных ИП с нормально замкнутыми контактами;
— выдачу на внешнюю нагрузку напряжения 12В с током до 1,2А при наличии АКБ (без АКБ 0,5 А для ВЭРС ПК8 и 0,25А для ВЭРС ПК4,2); — автоматический переход на питание от встроенного аккумулятора при пропадании напряжения сети 220 В, а при наличии напряжения сети —
обеспечение его заряда. Переход осуществляется с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи; — сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.
Количество ШС, подключаемых к прибору, шт.: — — ВЭРС-ПК2 2 — —
Питание прибора: — от сети переменного тока частотой (50±1) Гц, В
— от аккумулятора, В 220 +10%15% 12 ± 15 %
Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ТРЕВОГА/ПОЖАР» от сети переменного тока, ВА, не более: «ВЭРС-ПК2», «ВЭРС-ПК4» 8 «ВЭРС-ПК8», «ВЭРС-ПК16», «ВЭРС-ПК24» 1
Максимальный ток, потребляемый прибором (без учета внешней нагрузки о цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора, А, не более: «ВЭРС-ПК2», «ВЭРС-ПК4», «ВЭРС-К8» «ВЭРС-ПК16», «ВЭРС-ПК24» 0,17 0,3
Суммарный ток внешней нагрузки прибора по цепи
12 В, А, не более «ВЭРС-ПК2», «ВЭРС-ПК4» 0,25 «ВЭРС-ПК8», «ВЭРС-ПК16», «ВЭРС-ПК24» 0,5
Максимальный ток нагрузки выходов
(электронных ключей) всех исполнений приборов для подключения выносных оповещателей (рабочее напряжение 12В), А, не более: — звуковых оповещателей (обязательно наличие встроенного аккумулятора!), А, не более: 1,0 — ключ НЕИСПРАВНОСТЬ + ключ светового оповещателя 0,4 в т.ч. ключ НЕИСПРАВНОСТЬ, не более 0,25
Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее:
— в дежурном режиме без внешней нагрузки
— при полной нагрузке
Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока без выдачи ложных извещений. При этом питание от сети индицируется светодиодом «СЕТЬ», а наличие заряженного резервного аккумулятора — светодиодом «12В».
Напряжение на аккумуляторе, при котором включается индикация разряда (мигание светодиода «12В» и гашение светодиодов ШС), В 10 ± 0,5
Напряжение на клеммах для подключения ШС, В: — в дежурном режиме — при разомкнутом состоянии ШС 19 ± 1,5 24 ± 3
Сопротивление утечки между проводами ШС, кОм, не менее — для охранного ШС 20 — для пожарного ШС 50
Сопротивление выносного резистора, кОм 7,5 ± 5%
Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более 220
Время реакции на нарушение шлейфа, мс 300
В исполнении «охранный»:
Прибор обеспечивает работу первого ШС по тактике «за-крытая дверь» с задержкой взятия под охрану первого ШС на время 60 с. В течение этого времени допускается многократное изменение состояния первого ШС (норма / нарушение).
Прибор при нарушении первого ШС обеспечивает задержку включения выносного звукового оповещателя на время 15с.
Длительность звучания внутреннего звукового сигнализатора и выносного звукового оповещателя в режимах «Внимание», «Тревога/Пожар» и «Неисправность», мин 5 Примечание: если прибор находится в режиме
«Внимание», «Тревога/Пожар» или «Неисправность» и поступила информация о нарушении еще одного ШС, то отсчет длительности включения сигнализатора и оповещателя осуществляется с этого момента (снова).
Шлейфы сигнализации прибора находятся под рабочим напряжением и автоматически обесточиваются при включении канала, ШС которого на момент включения не соответствует состоянию дежурного режима, на время 3 с. При этом токопотребляющие извещатели, включенные в цепь ШС, переходят из сработавшего состояния в дежурный режим
При полном пропадании питания прибор запоминает информацию по всем каналам и при восстановлении питания обеспечивает возобновление подачи извещений.
Прибор сохраняет работоспособность и удовлетворяет требованиям вышеперечисленного после воздействия на клеммы подключения каждого ШС: — напряжения синусоидальной формы до 50 В, частотой (50 ± 1) Гц и длительностью до 20 с; — одиночного импульса амплитудой до 300 В и длительностью до 10 мс.
Прибор помехоустойчив к воздействию на ШС наводок напряжения синусоидальной формы частотой 50Гц и амплитудой до 5В.
Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН см. п.2.3
— диапазон рабочих температур, °С; 5 … 50
— относительная влажность при температуре окружающего воздуха 25 °С, %. до 98
Габаритные размеры прибора, мм, не более: «ВЭРС-ПК2», «ВЭРС-ПК4», «ВЭРС-ПК8» «ВЭРС-ПК16», «ВЭРС-ПК24» 290х135х90 240х320х95
Масса прибора без аккумулятора, кг, не более 4 кг.
Устройство и работа прибора:
Прибор конструктивно выполнен в виде коробки, основой которого является шасси. На шасси смонтированы все основные элементы и узлы прибора, а также имеется отсек для установки аккумулятора. Для удобства монтажа приборов исполнений «ВЭРС-ПК16» и «ВЭРС-ПК24» на задней стенке шасси этих приборов имеется прямоугольное отверстие, в котором закрепляется монтажный блок, а также имеются отверстия для крепления прибора к стене. Доступ к элементам блока питания, находящимся под опасным для жизни напряжением, ограничен защитным кожухом.
Принцип работы прибора основан на контроле напряжения в ШС. Любое изменение величины напряжения, вызванное механическим повреждением ШС или срабатыванием установленных в него извещателей, превышающее заданные пределы, приводит к переходу прибора из дежурного режима. При этом переключаются контакты реле ПЦН, начинает мигать соответствующий индикатор ШС и через заданное время включается сирена.
Прибор состоит из следующих функциональных узлов: — блок питания; — монтажный блок; — блок контроллера; — блок индикации.
Блок питания обеспечивает преобразование сетевого напряжения 220 В стабилизированное напряжение 12 В, зарезервированное напряжением аккумулятора, а также дальнейшее преобразование его в стабилизированные напряжения 5 В (для питания схемы прибора) и 24 В (для питания шлейфов сигнализации).
Блок контроллера обеспечивает анализ информации, получаемой от ШС и преобразование ее в звуковую, световую информацию, а также выдачу сигналов на внешние цепи
Каждый прибор имеет следующую маркировку
-товарный знак предприятия-изготовителя;
-условное обозначение прибора;
-обозначение технических условий;
-знаки соответствия продукции.
На металлическом корпусе прибора нанесено условное обозначение заземления.
Маркировка клемм прибора произведена в соответствии со схемой
Тара и упаковка
Прибор поставляется в изготовленной из картона таре, предназначенной
для предохранения от повреждений при транспортировании.
Для предохранения от воздействия повышенной влажности при транспортировании и хранении прибор поставляется упакованным в полиэтиленовый пакет.
В потребительскую тару укладывается комплект согласно п.4.1.
В транспортную тару вместе с приборами укладывают упаковочный лист.
Изготовление электрической части
К контактам светодиодной ленты припаиваются провода, прокладывается проводка снаружи конструкции, припаиваются провода к контактам кнопки, от неё провода проходят по кабель-каналу и подключаются к прибору ВЭРС-ПК-4. Так же провод, проходящий к концевому выключателю проложен в кабель-канале и таким же образом проведен и подключен к прибору. Соединения проводов к прибору ВЭРС-ПК-4 изображены на рисунке 2.2 — Электрическая схема макета (стр.13).
ВЭРС-ПК-4П (вер.3.2) прибор приемно-контрольный охранно-пожарный на 4 шлейфа
Купить по клубной цене
- Безналичная оплата по счету
- Оплата картой по счету
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
Прибор приемно-контрольный 4 ШС (охранные, пожарные, технологические), 3 реле ПЦН, выходы ОК с током нагрузки до 1А с контролем линий оповещения, вход ТМ, RS-485, конфигурирование с помощью ВЭРС-ПК Prog, напряжение питания 220 В, вход внешнего РИП, под АКБ 12 В /4,5 Ач, пластиковый корпус
Приборы ВЭРС-ПК2/4/8 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Приборы ВЭРС-ПК2/4/8 Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК2/4/8 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:
- Внедрен высокоэффективный импульсный источник питания;
- Расширен диапазон рабочего сетевого напряжения — 135-242 В;
- Поддерживается полноценная работа с глубоко разряженной АКБ;
- Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- Разработано новое программное обеспечение для конфигурирования прибора — ВЭРС-ПК Prog;
- Уменьшен удельный вес.
Выполняет функции:
- Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
- Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- Контроль прохода через одну точку доступа;
- Контроль линий подключения оповещателей;
- Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;
Возможности и особенности:
- Гибкое программирование до 36 -х параметров прибора и ШС;
- Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
- Объединение ШС в разделы для общего управления;
- Управление ШС электронными ключами (до 255 ключей);
- Управление замком двери, обеспечение прохода по ключам доступа;
- Встроенный резервированный источник питания с АКБ 4,5А*ч;
- Возможность подключения внешнего РИП;
- Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
- Исполнение в пластмассовом и металлическом корпусах;
- Подключение внешних блоков по RS-485.
Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.
Тактики охранных ШС:
- «С задержкой на выход и вход»;
- «Задержка с открытой дверью»;
- «Тихая тревога»;
- «Автовзятие»;
- «Тревожный»;
- «Круглосуточный»;
- «Контроль снятого состояния».
Тактики пожарных ШС:
- ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
- Однопороговый и двухпороговый режим опроса извещателей;
- Алгоритм верификации (переопрос);
- Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
- «Автовзятие»;
- «Круглосуточный».
Технические характеристики:
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт
от сети переменного тока частотой (50±1) Гц, В
ТР1. Простейшая система пожарной сигнализации на базе приборов ВЭРС-ПК-2(4,8,16,24) для небольших и средних объектов
ОПИСАНИЕ РЕШЕНИЯ: Предлагаемое типовое решение (ТР) описывает построение системы пожарной сигнализации на базе прибора приемно-контрольного ВЭРС-ПК-4(8,16,24). Прибор предназначен для контроля шлейфов сигнализации (ШС) с установленными в них охранными и пожарными извещателями и выдачи извещений.
Достоинства:
— Все ШС разбиты на группы. Каждая группа может программироваться с охранными или пожарными функциями, что позволяет оборудовать охрану объекта не только от проникновения, но и от пожара. В приборах ВЭРС-ПК2-4-8 шлейфы сгруппированы в 2 группы, а в приборах ВЭРС-ПК16-24 в 3 группы.
— Каждая группа ШС имеет свой релейный выход на ПЦН, что важно при организации на объекте нескольких рубежей охраны.
— Передача раздельных извещений каждым групповым реле ПЦН:
– для пожарных ШС НОРМА / ПОЖАР;
– для охранных ШС НОРМА / ТРЕВОГА.
— Каждый шлейф управляется раздельно.
— Питание шлейфов постоянным напряжением 12 В, ток через ШС в дежурном режиме составляет 3 мА. Оконечный элемент резистор 7,5 кОм. Каждый шлейф обеспечивает питание токопотребляющих извещателей с током до 3 мА, что позволяет подключать к нему до 60 извещателей типа ИП212-41м.
— Встроенный резервный источник питания. В исполнении на 1 контролируемый ШС внутрь прибора устанавливается аккумулятор емкостью 1,2 А*ч; в исполнениях на 2-4-8 контролируемых ШС 4,5 А*ч; в исполнениях на 16-24 ШС 7 А*ч. В дежурном режиме обеспечивается работа ППК от резервного источника в течение не менее 24 часов, а в режиме тревоги не менее 5 часов.
— Автоматический переход на питание от встроенного аккумулятора при пропадании напряжения сети 220В, а при наличии напряжения сети обеспечение его заряда.
| №п.п. | Наименование оборудования | Количество | Стоимость, р. | ||||||||
| 1 | ВЭРС-ПК-24П прибор приемно-контрольный 24 ШС, под акк. 7 Ач, пластмассовый корпус | 1 | 3 460,00р. | ||||||||
| 2 | Аккумулятор 12 В, 7 Ач | 1 | 450,00р. | ||||||||
| 3 | ИП 212-3СУ Дымовой 2-х проводный, питание 9 — 28 В, 110 мкА | 1** | 250,00р. | ||||||||
| 4 | ИПР-3 СУ Извещатель пожарный ручной, питание 9 — 28 В, 100 мкА, с кнопкой, 4 схемы включения | 1** | 230,00р. | ||||||||
| 5 | Астра-10 исп.3 (С3) Светозвуковой, 103 дБ, 12 В, 150 мА | 1** | 300,00р. | ||||||||
| 6 | Молния-12В Табло 12 В, 20 мА, «Выход» | 1** | 500,00р. | ||||||||
| 7 | Кабель КМВВнг-LS 1х2х0,75 | 1м** | 18,20р. | ||||||||
| 8 | Труба ПВХ гофрир. легкая, с зондом диам. 20 мм | 1м** | 6,60р. | ||||||||
| 9 | Расходные материалы | 1** | 500,00р. | ||||||||
| ИТОГО: | 5 714,80р. | ||||||||||
** Количество данного оборудования и длина кабеля выбирается в зависимости от площади (планировки) защищаемого объекта.
Решено ВЭРС-ПК не видит шлейфы
- 3 Авг 2010
Captain
- 3 Авг 2010
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
- Диагностика
- Определение неисправности
- Выбор метода ремонта
- Поиск запчастей
- Устранение дефекта
- Настройка
Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.
Неисправности
Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:
- не включается
- не корректно работает какой-то узел (блок)
- периодически (иногда) что-то происходит
Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
- Прошивки ТВ (упорядоченные)
- Запросы прошивок для ТВ
- Прошивки для мониторов
- Запросы разных прошивок
- . и другие разделы
По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
- Схемы телевизоров (запросы)
- Схемы телевизоров (хранилище)
- Схемы мониторов (запросы)
- Различные схемы (запросы)
Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
- Справочник по транзисторам
- ТДКС — распиновка, ремонт, прочее
- Справочники по микросхемам
- . и другие .
Информация размещена в каталогах, файловых архивах, и отдельных темах, в зависимости от типов элементов.
Marking (маркировка) — обозначение на электронных компонентах
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
Package (корпус) — вид корпуса электронного компонента
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
- DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
- SOT-89 — пластковый корпус для поверхностного монтажа
- SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
- TO-220 — тип корпуса для монтажа (пайки) в отверстия
- SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
- TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
- BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
| Сокращение | Краткое описание |
|---|---|
| LED | Light Emitting Diode — Светодиод (Светоизлучающий диод) |
| MOSFET | Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора |
| EEPROM | Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память |
| eMMC | embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти |
| LCD | Liquid Crystal Display — Жидкокристаллический дисплей (экран) |
| SCL | Serial Clock — Шина интерфейса I2C для передачи тактового сигнала |
| SDA | Serial Data — Шина интерфейса I2C для обмена данными |
| ICSP | In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования |
| IIC, I2C | Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами |
| PCB | Printed Circuit Board — Печатная плата |
| PWM | Pulse Width Modulation — Широтно-импульсная модуляция |
| SPI | Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса |
| USB | Universal Serial Bus — Универсальная последовательная шина |
| DMA | Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора |
| AC | Alternating Current — Переменный ток |
| DC | Direct Current — Постоянный ток |
| FM | Frequency Modulation — Частотная модуляция (ЧМ) |
| AFC | Automatic Frequency Control — Автоматическое управление частотой |
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Кто отвечает в форуме на вопросы ?
Ответ в тему ВЭРС-ПК не видит шлейфы как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.
Как найти нужную информацию по форуму ?
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
По каким еще маркам можно спросить ?
По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.
Какие еще файлы я смогу здесь скачать ?
При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
