Кабель ftp и utp в чем разница?

Чем отличается кабель utp от ftp

При создании промышленной или домашней сети всегда используется витая пара . Но выбор между UTP и FTP зависит от технических характеристик необходимой цепи, поэтому кабеля не могут считаться взаимозаменяемыми, если эксплуатационные условия разительно отличаются.

Основные различия

Разница UTP и FTP заключается не только в сфере применения. UTP (unshielded twisted pair, неэкранированная витая пара) и FTP (foiled twisted pair, фольгированная витая пара)отличаются типом экранирования.

Разница кабеля UTP и FTP заключается в степени блокировки блокировки воздействий извне. Второй вариант часто называют фольгированной комплектующей, а кабеля, в которых экранируется каждая пара — экранированной. Теоретически при грамотном заземлении компьютера в домашней сети считается, что именно такая лучше защищена.

За исключением дренажного проводника, конструктивно они не отличаются и состоят из таких элементов:

  1. Защитная оболочка.
  2. Фольга или алюмополимерная пленка.

Из-за дренажного слоя диаметр обычно увеличивается, а сама деталь становится не такой гибкой, следовательно, при построении нелинейных систем могут возникнуть проблемы. Её диаметр зависит от толщины проводника. Внутренние помехи, которые вызывают непосредственно кабеля, успешно глушатся скручиванием, из-за которого комплектующую и называют витой. От шага скрутки зависит электромагнитная восприимчивость, поэтому он должен быть стабильным одинаковым по всей длине.

Поскольку FTP восприимчив к низкочастотному EMI-шуму, его не рекомендуется использовать на производствах и заводах с применением такого типа экранирования. Помимо этого, у такого типа отмечены низкие показатели затухания сигнала. У UTP он меньше, что сильно сказывается при формировании длинных линий, например, телефонных.

При выборе необходимо знать, чем отличается кабель UTP от FTP:

  • экранированный элемент имеет специальный экран в виде фольги, благодаря чему снижается его восприимчивость к помехам;
  • помимо покрытия, для эксплуатации такого вида пары необходимо правильное заземление;
  • комплектующая неэкранированного типа не располагает специальным дренажным проводником;
  • деталь категории FTP может быть большей в диаметре и жесткой, она используется преимущественно для квартиры;
  • несмотря на то, что FTP обязательно фольгируют, он остается восприимчив к шуму с низкими частотами.

Применение двух разных деталей может сильно отличается в зависимости от страны. В европейских странах предпочитают использовать UTP, на их основе создается большинство компьютерных линий. Фрацузы используют преимущественно FTP, в то время как в Германии вообще не применяются неэкранированные кабеля. Немцы обязательно создают для каждой пары индивидуальную защиту и экранируют всю цепь одним общим щитом.

Какой вариант лучше

Поскольку выбирать пару необходимо с расчетом на технические требования системы, которая формируется из него, именно этот момент играет решающую роль. Важные моменты, которые следует учесть:

  • при установке принимается во внимание возможность дополнительного экранирования и заземления с помощью вспомогательных технических решений (например, собственный контур заземления, что является обязательным требованием для серверов);
  • наличие силового электрооборудования на производстве мешает установке экранированной системы, для такой сети требуется надежный экран от низкочастотных помех;
  • прокладка кабелей для связи невозможна в сильном отдалении от силовых трасс, но сами комплектующие испускают наводки, что тоже учитывается при формировании сети;
  • помехи возможны от электродвигателей, индукционных элементов, коммутационных аппаратов;
  • важным момент является материал оболочки и возможность подключения дополнительных экранов по всей длине линии связи (её протяженность сильно влияет на качество сигнала);
  • при прокладке линии на открытых уличных участках необходима защита от прямых солнечных лучей — устанавливается полиэтиленовая оболочка, защищающая от солнца, температурных перепадов, осадков.

Выводы

Не существует единого мнения по поводу использования витой пары, но при наличии качественного оборудования и возможности дополнительной защиты системы, кабеля могут считаться взаимозаменяемыми в одинаковых условиях эксплуатации. При установке сети определенного типа всегда производятся расчеты, исходя из технических характеристик комплектующих, поэтому проект может изменяться в процессе разработки.

Чем отличается сетевой кабель utp от ftp.

Кабель передачи данных «витая пара». Разновидности: utp, ftp, stp и их отличия.

Выражение «витая пара» с недавнего времени стало знакомо широкому кругу людей. Так мы называем тоненький провод обычно серого цвета, который приносит в наш дом интернет. Он состоит обычно из четырех или восьми жил, свитых попарно, что позволяет значительно расширить полосу пропускания — такие кабели спокойно справляются со скоростями порядка 100-1000 МБит/с. Этой скорости предостаточно для комфортной работы с интернетом. Обычно используются кабели типов utp (без экранирования), ftp (под внешней изоляцией находится экран в виде алюминиевой фольги), либо stp (экранирована каждая пара отдельно). Следующая иллюстрация показывает разницу наглядно:

Особенности выбора.

Экран защищает от помех, но это не значит, что экранированный кабель однозначно лучше, а единственное преимущество utp — это его цена. Экран эффективен лишь в том случае, если он надежно заземлен, иначе он сам становится источником помех. Поэтому, если нет возможности эффективно заземлить экран на обоих концах линии, то есть очень большие сомнения в целесообразности применения ftp. Также экран вреден в условиях низкочастотных индустриальных помех. Поэтому при выборе нужно учитывать все вышеприведенные факторы. Изгибы, вибрации, колебания температур могут приводить к разрыву фольги, поэтому там, где есть такой риск, вместо ftp-кабеля следует применять stp.

Категории кабелей передачи данных по витой паре.

По пропускной способности витые пары делятся на категории. В настоящее время применяются категории от 1 (работает на частотах до 100 кГц) до 7 (до 1 ГГц), в разработке восьмая категория, предназначенная для 100 Гбит интернета (частота до 2 ГГц). Для более высоких скоростей обычно используют оптические кабели.

Так как задача данных кабелей не доставка электроэнергии, а перенос информации, то сечение жил у них небольшое. Напряжение тоже невелико, соответственно, слой изоляции невелик и сам провод довольно компактен. Чем выше категория, тем толще кабель (т.к. провода толще и меньше шаг скрутки). Для наружной прокладки применяется изоляция, устойчивая к воздействию солнца и атмосферных осадков. Есть варианты для пожаро- и взрывоопасных помещений, для прокладки в воде и т.д.

Материалы, монтаж, применение.

В качестве проводника используется чистая медь, омедненный алюминий или омедненное железо. Экранная фольга может быть как медной, так и алюминиевой. Поскольку при высоких частотах ток в проводнике проходит лишь по тонкому наружному слою, омедненный алюминий не значительно уступает медному в проводимости на расстояния до 30 метров. На расстояния более 30 метров используйте только медную витую пару. Кроме всего этого, алюминий очень ломкий, что повышает риск обрыва жил. Также часто в кабелях передачи данных выделяется пара или несколько пар проводов для питания маломощных устройств. А в связи с тем, что постоянный ток распределяется по всей толщине провода, нагрузочная способность омедненной жилы будет намного хуже медной. В особых случаях, когда нужна высокая гибкость, жилы делают многопроволочными.

Жилы различаются по цветам, поэтому для опытного мастера нет необходимости в прозвонке кабелей при проведении монтажных работ. Подключаются такие кабели обычно при помощи пластиковых коннекторов без применения пайки и зачистки проводов. Достаточно лишь правильно вставить изолированные жилы в коннектор и обжать с помощью специального инструмента. В нужном месте изоляция будет проколота, и жилы получат надежное соединение с контактами разъема.

Читайте также  Какой дисплей лучше ips или ltps?

В системах видеонаблюдения часто применяются витые пары категорий 5 и 6, они успешно конкурируют с коаксиальными проводами, состоящими из центральной жилы и оплетки. По одному стандартному 4-парному кабелю можно подать 4 видеосигнала с аналоговых камер, в то время как по коаксиальному кабелю только один.

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

LAN-кабели UTP, FTP и STP: особенности маркировки и различия

Виды маркировок кабельной продукции

Среди кабельной продукции часто встречается множество непонятных наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP и многие другие. Каждая маркировка на кабеле имее свое значение и очень важно знать смысл англоязычных аббревиатур.

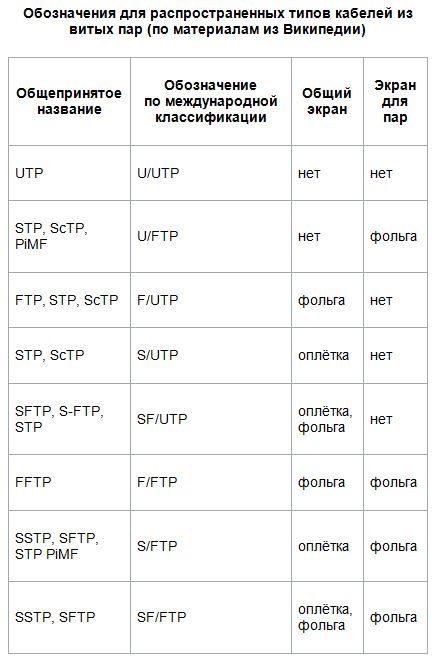

Международная классификация информационных кабелей

  • наличие общего экрана;
  • слой изоляции поверх отдельной пары проводников;
  • способ скрутки.

Особенности наименования кабеля STP

Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.

Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля — оплетка.

STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.

В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог.

Кабели UTP и FTP: основные отличия

Значение некоторых англоязычных абревиатур на LAN-кабелях

Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.

Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода. Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.

Как выбрать витую пару

Что такое витая пара.

В этом гайде рассматриваются витопарные кабеля, предназначенные для передачи цифровой информации в сетях Ethernet. Существует множество кабелей иного назначения, содержащих витые пары – к ним информация из этого гайда может быть неприменима.

В данном гайде под витой парой подразумевается кабель связи, содержащий две или четыре пары изолированных проводников, скрученных между собой. Каждая пара предназначена для передачи одного сигнала: либо передаваемых данных, либо принимаемых.

При этом по одному из проводников пары сигнал передается в противофазе к другому – это позволяет избавиться от большинства электромагнитных помех: приемник, получив два сигнала по паре проводов, вычитает один сигнал из другого. При этом полезный сигнал (т.к. он идет в противофазе) усиливается, а помеха (идущая по обеим проводам в одной фазе) устраняется. Каждая пара проводов маркирована одним цветом, при этом один из проводов пары маркируется сплошным цветом, а второй – тем же цветом, но прерывисто или полосой.

С той же целью (защиты от помех) производится и скручивание пар – это обеспечивает одинаковое воздействие помехи на оба провода независимо от направления на её источник.

Применяется витая пара для прокладки аналоговых или цифровых телефонных сетей и для прокладки локальных вычислительных сетей, использующих, в основном, протокол Ethernet.

Характеристики витой пары.

Категория.

Как правило, категория кабеля обозначена в маркировке, нанесенной на оболочку кабеля через равные промежутки.

Категории 1, 2, 4 в данный момент практически не встречаются, 4-х парный кабель категории 3 изредка используется для прокладки телефонных линий. Категория 5 от 5е отличается крайне незначительно, поэтому найти в продаже кабель именно категории 5 практически невозможно. С 2000 года, после утверждения категории 5е, все производители, практически ничего не меняя в кабеле, начали наносить на него маркировку именно 5е. Эта категория и остается наиболее популярной по сегодняшний день.

Категория подразумевает 4-х или 2-х парный кабель, который может быть использован в сетях 10BASE-T Ethernet, 100BASE-TХ Fast Ethernet (10 и 100 Мбит/с соответственно). 4-х парный кабель может применяться для прокладки сетей 1000BASE-T Gigabit Ethernet (1000 Мбит/с). Максимальная длина кабеля без усилителей сигнала составляет 100м.

Кабель категории 6 содержит 4 пары проводников и может использоваться в сетях 10GBASE-T 10 Gigabit Ethernet (10 Гбит/с). При использовании в сетях со скоростью до 1000 Мбит/с максимальная длина кабеля этой категории – те же 100 м, при использовании в сетях со скоростью 10 Гбит/с – 55 м.

Категории , 7 и подразумевают экранированные кабеля для сетей со скоростью до 10 Гбит/с и протяженностью отдельной линии до 100 м. Использование экранированных кабелей накладывает определенные требования как к оборудованию, так и к условиям прокладки кабеля (наличие качественного заземления), что часто делает более привлекательным прокладку оптоволоконного кабеля. Удешевление же оптоволоконного оборудования и упрощение технологий прокладки оптоволоконного кабеля могут в скором будущем сделать вообще бессмысленным дальнейшее развитие витопарных кабелей.

При выборе категории кабеля следует иметь в виду, что она говорит только о качестве изготовления кабеля. Часто встречающееся в сети утверждение, что «кабель категории 5е работает на частоте 125 мГц, а категории 6 – на частоте 250 мГц» некорректно. Кабель работает на той частоте, на которой работает сетевое оборудование. Замена в сети 100BASE-TX кабеля категории 5е на кабель категории 6 не позволит перейти на 1 Гбит/с без замены сетевого оборудования (роутеров, свитчей, сетевых карт). Более того, если старый кабель 5е был качественным, замена его на Cat 6 нисколько не улучшит ни качество связи, ни её скорость.

И наоборот, на небольших расстояниях (до 10 м) в сетях 10GBASE-T можно использовать качественный 4-х парный кабель категории 5e – на качество и скорость связи это не повлияет.

Число пар.

Большинство кабелей содержит 4 пары проводов. Но в сетях 10BASE-T и 100BASE-TХ используется только 2 пары, поэтому большое распространение получил кабель категории 5е с двумя парами проводников – он легче, тоньше и дешевле 4-х парного. Но для сети со скоростью 10 Гбит/с он уже не годится.

4-х парные кабеля категории 5е иногда применяются для скрытой прокладки. При этом «лишние» две пары остаются в резерве и могут быть использованы в случае повреждения основных пар. Кроме того, существует сетевое оборудование, использующее «свободные» пары, например, для передачи аудиосигнала или служебной информации – в таких сетях тоже может быть использован 4-х парный кабель категории 5е.

Читайте также  Оператор пцн что это такое?

Для частных ЛВС в квартире или частном доме можно порекомендовать скрытую прокладку провести 4-х парным кабелем категории 6, даже если предполагается устройство сети со скоростью 100 Мбит/с (вполне достаточной сегодня для большинства личных нужд). Это даст резерв для перехода на более быстрые сети без перепрокладки кабеля. А открытые участки и патч-корды можно сделать из кабеля, который наиболее оптимальным образом подходит для текущей сети. Для сетей со скоростью до 100 Мбит/с это будет 2-х парный кабель категории 5е, для скорости 1 Гбит/с – 4-парный 5е.

Тип витой пары чаще всего говорит о наличии/отсутствии экранирования и виде экрана.

Самым распространенным типом является UTP(Unshielded Twisted Pair – «неэкранированная витая пара»). Как следует из маркировки, экранирование на этом кабеле отсутствует. Часто можно услышать мнение, что кабель UTP не защищен от помех. Это не так. В кабелях UTP используется балансная защита от помех, достаточно эффективная в большинстве случаев.

FTP(Foiled Twisted Pair – «фольгированная витая пара») имеет общий экран из фольги, защищающий провода от мощных электромагнитных помех.

SFTP(Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») поверх экрана из фольги имеет также сетчатый проволочный экран. Сетчатый экран усиливает экранирование кабеля и защищает тонкую фольгу внутреннего экрана от повреждений.

В то же время, простая прокладка кабеля FTP или SFTР вместо неэкранированного не решит проблемы с действительно серьезными помехами – для эффективной работы кабеля, оба его конца должны быть заземлены, как и использующееся сетевое оборудование. Кроме того, заземление должно быть качественным, что, например, в условиях многоквартирного дома может быть неосуществимо. Длинный тонкий провод заземления может сам работать как антенна, ловя дополнительные помехи. А если заземляющая шина (или провод PE в розетках) к земле фактически не подсоединен (что порой встречается), то заземленный на эту шину экран образует вместе с ней замкнутый контур, обеспечивающий прекрасный прием всех помех в округе.

Во-вторых, экран образует приличного номинала емкость, приложенную к рабочим проводам и глушащую (демпфирующую) сигнал – затухание амплитуды сигнала на экранированных проводах выражено сильнее.

В-третьих, разделка и обжимка экранированных проводов сложнее, чем для обычного неэкранированного кабеля. Нарушение же контакта между экраном и щечками разъема для экранированного кабеля нарушит заземление экрана и превратит его в антенну для ловли помех.

В-четвертых, повреждение экрана, приводящее к разрыву контакта (особенно легко возникающее на фольгированном кабеле при чрезмерном изгибе) также сведет на ноль защиту кабеля.

С учетом вышеизложенного, в условиях жилого помещения использование экранированных кабелей представляется неоправданным.

В качестве материала проводника используется либо медь, либо омедненный алюминий, изредка омедненная сталь. Омедненный алюминий обеспечивает худшие условия передачи сигнала, чем чистая медь, зато он намного дешевле. В то же время при выборе кабеля следует рассматривать информацию о материале жил, как дополнительную к его категории. Материал жил может иметь решающее значение, например, при длине линии, немного превышающей стандарт. В этом случае использование кабелей с медными жилами с большей вероятностью позволит установить связь. В нормальных же условиях эксплуатации все кабеля одной категории должны обеспечивать одинаковые условия связи независимо от материала жил.

Проводники в кабеле могут быть многожильные и одножильные. На качество связи это особого влияния не оказывает, выбирать жильность проводников следует из условий прокладки кабеля и его эксплуатации. Многожильные проводники более устойчивы к частыми изгибам, поэтому из таких кабелей можно делать патч-корды для ноутбуков или использовать их в линиях, которые периодически приходится перемещать с места на место.

Обычный кабель витой пары имеет ПВХ-оболочку (обычно серого, иногда синего или белого цвета), разрушающуюся под действием УФ-излучения и «дубеющую» на морозе. Поэтому для прокладки вне помещения следует использовать кабель со специальной полиэтиленовой оболочкой. Чаще всего она имеет черный цвет. Если предполагается часть линии прокладывать по воздуху, в кабеле должен быть несущий трос.

Варианты выбора.

Для прокладки домовой или квартирной сети скоростью до 100 Мбит/с по минимальной цене можно использовать 2-х парный неэкранированный кабель категории 5е. Он стоит от 500 до 1200 рублей за 100м.

Для прокладки домовой или квартирной высокоскоростной сети (или сети с запасом для развития) следует использовать кабель категории 6. Такой стоит от 1300 до 3300 рублей за 100 м.

Если требуется кабель для прокладки линии связи в условиях сильных помех от производственного оборудования, обратите внимание на экранированные кабеля и озаботьтесь наличием качественного заземления в местах прокладки кабеля и установки сетевого оборудования. Экранированный кабель будет стоить от 1300 до 3500 рублей за 100 м.

Для прокладки линии связи ЛВС на открытом воздухе потребуется соответствующий кабель по цене 1500-3500 рублей за 100 м.

Если же кабель еще предполагается натягивать между опорами, то следует обратить внимание на наличие несущего троса. Стоит такой будет 2800-3500 рублей за 100 м.

В чем отличие кабелей FTP и UTP

Для создания сетей связи, компьютерных и коммуникационных, используются кабели, изготовленные по специальной технологии. Жилы их попарно скручены между собой. Такие изделия называют «витой парой». Различают два основных типа кабелей такой конструкции: ftp и utp.

UTP (сверху) и экранированный FTP (снизу)

Особенности витой пары

Главной проблемой при защите линий связи является их защита от помех. Амплитуды сигналов в линии намного меньше, чем у окружающего его электрооборудования: в силовых кабельных линиях, электрических двигателях, бытовой технике, воздушных линиях электропередач. Принимая во внимание степень развития электрификации, нетрудно представить количество электромагнитных наводок, воздействующих на кабели связи на всем пути их следования.

Кроме того, жилы внутри самого кабеля воздействуют друг на друга, создавая взаимные помехи. Когда линии связи выполнялись по той же технологии, что и электрические (в виде воздушных линий с проводами на изоляторах), наводки от соседних проводников и высоковольтных линий электропередач минимизировали, регулярно изменяя расположение проводников линий относительно друг друга. Эту техническую хитрость называют транспозицией.

Транспозиция на примере линии электропередач

Витая пара в современном кабеле является той же самой транспозицией, но выполненной с высокой плотностью. Жилы скручиваются между собой попарно. Этим достигается минимальное влияние отдельных пар жил друг на друга и увеличивается защищенность от внешних помех.

Однако защитные свойства кабелей с витой парой сводятся на нет при нарушении условий их прокладки. Радиус изгиба таких изделий строго ограничен и обычно не должен быть меньше восьми диаметров. Если это не учесть, то внутри кабеля происходят геометрические изменения, иногда не поправимые, ухудшающие его помехозащищенность.

Радиус изгиба витой пары, должен быть не меньше 8 диаметров кабеля

Экранирование кабелей связи

Однако не всегда скручивание жил помогает полностью устранить влияние помех на полезный сигнал. В этом случае помогает внедрение в конструкцию экранирующих оболочек. Экранированию могут быть подвергнуты как отдельные пары жил, так и все жилы внутри кабеля. Эти методы применяются как по отдельности, так и совместно, в этом случае экранируется каждая пара жил и, дополнительно – все жилы вместе.

Читайте также  Интервал i кадра что это?

Однако этот способ защиты эффективен лишь в том случае, если заземлены корпуса оборудования, связанные кабелем. Иначе оболочки экранов сами становятся источником помех, накапливая их на всем пути линии.

В зависимости от наличия, отсутствия и количества экранов в марку кабеля добавляется буква, означающая:

  • U – экран отсутствует;
  • S – общий экран в виде металлической оплетки;
  • F – экран из медной или алюминиевой фольги или металлизированной ленты вокруг жил каждой пары или всех в целом.

Полное обозначение марки состоит из записанных через дробь вышеуказанных букв. В числителе обозначается защита отдельных жил, в знаменателе – кабеля целиком. Далее добавляются буквы «ТР», обозначающие «twisted pair», в переводе — витая пара.

Например, обозначение U/FTP обозначает, что кабель не имеет защитного экрана отдельных пар жил, но содержит общую экранирующую оболочку. Встречаются и комбинации их двух букв, например «SF» — металлическая оплетка и фольга используются совместно.

Нужно учитывать, что при использовании фольги для экранирования наружная ее поверхность покрыта слоем диэлектрика. Поэтому при подключении экрана нужно использовать только его внутреннюю поверхность для контактного соединения.

Если экран изготовлен из фольги, то параллельно ей идет металлическая проволока небольшого сечения. Она необходима для лучшего контакта при подключении к заземляющим устройствам. Еще она ликвидирует возможные обрывы фольгированного экрана, возникающие в местах перегибов, как бы шунтируя места разрывов.

Какой кабель лучше: с экраном или без?

Какой же при прокладке сетей связи лучше использовать кабель, utp или ftp? Казалось бы, что применение экранированных кабелей решает все проблемы с помехозащищенностью, а неэкранированный справляется с задачей лишь частично.

Не тут-то было. Вспомним о способности экрана накапливать помехи при отсутствии заземления. Если оборудование, к которому он подключен, не имеет связи с контуром заземления (или собственного контура заземления, что является обязательным для серверов), то применение ftp приведет только к ухудшению ситуации.

К тому же ftp кабели очень чувствительны к низкочастотным помехам, уровень которых на производственных предприятиях достаточно высок из-за наличия силового электрооборудования. Как ни старайся, а прокладка кабелей связи все равно невозможна на достаточном удалении от существующих силовых трасс. А кабельная продукция, проходящая по ним, всегда излучает вокруг себя наводки. К тому же помехи излучают и электродвигатели, индукционные элементы. Не стоит забывать и про импульсные помехи, возникающие при работе коммутационных аппаратов.

Еще кабель utp, в отличие от ftp, имеет меньшую величину затухания полезного сигнала. Что сильно сказывается при большой длине линии связи.

Поэтому при принятии решения, какой кабель выбрать, неэкранированный или ftp, нужно ориентироваться на наличие у оборудования возможностей для подключения экрана, наличия или отсутствия низкочастотных помех и общей длины линии связи.

Еще при выборе кабеля нужно обратить внимание на материал его оболочки. Если он проходит по открытым участкам на улице, то она должна быть защищена от воздействия солнечных лучей. Для этого наружную оболочку выполняют из полиэтилена, обычно она черного цвета. Но полиэтиленовая оболочка, защищающая кабель от солнечных лучей, колебаний температур и атмосферных осадков, поддерживает горение. Поэтому внутри помещений их нельзя прокладывать открыто.

Для использования внутри зданий оболочка не должна поддерживать горение и не выделять при этом галогены (фтор, хлор, бром или йод). Они являются не только сильными окислителями, но и ядовиты для человека. Не поддерживающие горение оболочки обозначаются добавлением к маркировке кабеля букв LS (low smoke) для импортной или «нг» для российской продукции. Не выделяющие галогенов дополнительно маркируются HF (halogen free).

Еще кабельная продукция может отличаться формой: круглой или плоской, предназначенной для прокладки под покрытиями. Под наружной оболочкой иногда добавляется слой из полиэтилена для защиты от влаги, а также – элементы для заполнения внутренних пустот.
