Оптический кросс что это такое?

Оптические кроссы — оборудование оптических систем передачи

Кроссовое оборудование

Оптическое кроссовое оборудование (Optical Distribution Frame, ODF оптическое распределительное устройство) используется для концевой заделки оптических кабелей и подключения их к аппаратуре систем передачи и предназначено, как и оборудование оптических систем передачи, преимущественно для эксплуатации в помещениях. Оптические кроссы производят многие отечественные и зарубежные предприятия, специализирующиеся в области оптических технологий.

Конструктивное исполнение

Применяется несколько основных конструктивных исполнений оптического кроссового оборудования: блочное, шкафное и стоечное. Кроссы блочного и стоечного типа используются в основном для концевой заделки оптического кабеля большой емкости на объектах связи.

Стоечное исполнение кроссового оборудования представляет собой комплект блоков, устанавливаемых в стандартный каркас стойки (19-дюймовый или же шириной 600 мм). Каждый блок обеспечивает концевую заделку кабеля, состоящего из 12-96 волокон. Сам каркас стойки также используется и для размещения активного оборудования (оборудования оптической системы передачи). Кроме того, существует и стоечное исполнение кросса «узкой» конструкции в виде стоек шириной 120 или 240 мм. Эта конструкция не предусматривает разделения на этажи. Лицевая сторона таких кроссов оснащается панелями с адаптерами оптических соединителей.

Для шкафов, исполнение оптических кроссов выпускается в виде малогабаритных распределительных коробок с запирающим устройством для настенного крепления в помещениях. Такие кроссы используются на небольших объектах связи или в офисных помещениях для концевой заделки кабеля небольшой емкости. Кроме того, завод — изготовитель может поставлять оптическое кроссовое оборудование во влаго- и пылезащитном исполнении, полностью смонтированным, а также комплектовать предварительно смонтированным в заводских условиях отрезком оптического кабеля, предназначенным для муфтового соединения с линейным кабелем и т.п.

Независимо от конструктивного исполнения в комплект поставки оптического кросса обычно входят следующие устройства:

Конструктивное исполнение оптического стоечного (рэкового) кросса производства АО «ПТ плюс»

конструктивное исполнение оптического кросса производства ПТплюс

1. Отверстие для ввода оптического кабеля в корпус оптического кросса
2. Кабельный держатель (в данной серии кроссов, кабель крепится с помощью металлического хомута, входящего в крепежный комплект)
3. Крепление центрального силового элемента кабеля
4. Кронштейны для крепления корпуса оптического кросса в телекоммуникационных шкафах и стойках
5. Монтажный комплект для фиксации и распределения оптического кабеля внутри кросса
6. Сплайс-кассета (сплайс-пластина)
7. Ложемент для гильз КДЗС
8. Спиралайт ( Spiralite ) – разрезная трубка для организации кабельных жгутов
9. Оптический пигтейл
10. Маркировочная таблица, для указания адресов кроссировки волокон
11. Патч-панель (панель коммутации) для монтажа оптических розеток (адаптеров)
12. Сменный модуль, модульная конструкция реализована в 500-й серии кроссов производства «ПТ плюс»
13. Оптические розетки (адаптеры)
14. Маркировка на пигтейлах и на модуле (панели)

Несмотря на многообразие изготовителей и конструктивные отличия кроссового оборудования, все выпускаемые виды могут быть объединены в две основных группы:

В настоящее время на российских ВОЛС (Волоконно-Оптическая Линия Связи) применяется кроссовое оборудование первой группы.

Основные требования к оптическим кроссам
Основные требования к оптическому кроссовому оборудованию для применения в ВСС России определены Минсвязи России в РД 45.064-99 «Оборудование кабельное оконечное. Общие технические требования».

В соответствии с этим документом оптические кроссы должны обеспечивать:

Как правильно выбрать оптический кросс?

Наверняка, среди читателей сайте есть люди, которым приходится решать текущие задачи на производстве, связанным со сферой телекоммуникаций, кто-то руководит собственным бизнесом, предлагая услуги по строительству объектов связи и монтажу оборудования. Хорошо, если есть полученный опыт, или люди, знающие все детали данной сферы.

  • Какие оптические кроссы бывают?
  • Настенные кроссы
  • Стоечные оптические кроссы
  • Что нужно учитывать при выборе оптических кроссов?

Однако, некоторым не достает опыта, а положиться не на кого. В этом случае выбор оборудования и, в частности, оптических кроссов, ложится полностью на инженерную службу. Важно сделать правильный выбор, чтобы не подвести заказчика и собственную фирму. Если у вас есть сомнения на этот счет, данный материал поможет вам изучить материальную часть и начать говорить на равных с поставщиками.

Всего несколько минут, потраченных на чтение, принесут базовые знания, имея которые, можно не беспокоиться о том, что вас можно будет легко обмануть. Бизнес не всегда бывает честным и у поставщика может быть соблазн продать по хорошей цене то, что давно залежалось на складе и не пользуется особым спросом. Поэтому быть грамотным в вопросах выбора оборудования, знать его особенности, недостатки и преимущества есть прямая обязанность инженера.

Какие оптические кроссы бывают?

Прежде всего, нужно понимать, что такое оптический кросс, вообще. Под «оптическим кроссом» понимают специально собранное устройство, как правило в виде закрытого короба, где можно осуществить коммутацию оптических волокон.

Телекоммуникационная отрасль за годы использования технологий передачи сигналов по оптическим кабелям выделила несколько типов оптических кроссов. В зависимости от места установки они условно делятся на настенные и стоечные. Каждый из типов содержит немало разновидностей в зависимости от монтируемый кабелей, их емкости, расположению вводных каналов и розеток, материалов, используемых при производстве.

Производители готовы предложить широкий ассортимент кроссового оборудования под проекты разных уровней по ценам, которые могут существенно различаться. Так же может быть отличным и качество кроссов. Требуется быть внимательным во время выбора, чтобы практическое использование выбранной модели не привело к проблемам именно в вашем проекте.

Настенные кроссы

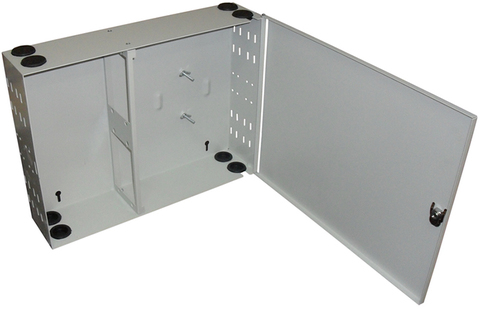

Такие кроссы оптимальны для установки на стенах. Они выполнены в виде шкафов, закрывающихся крышками так, чтобы ограничить доступ посторонних лиц. Такие кроссы устанавливаются в многоквартирных домах, на предприятиях, в чердачных помещениях. Они могут иметь, как один, так и два ввода. Наиболее популярные модели предлагаются с числом портов равным 16, или 32 порта.

Исходя из специфики (возможные попытки проникновения внутрь вандалами) лучше всего выбирать настенные кроссы в металлических корпусах. Несмотря на то, что они обойдутся дороже по цене, можно будет сэкономить на последующей эксплуатации и более высокой надежности таких кроссов.

Стоечные оптические кроссы

Как следует из наименования, такие кроссы размещаются внутри помещений объектов связи, или оборудования клиентов. Назначение таких кроссов заключается в коммутации и соединении волокон кабеля линии связи с установленным оборудованием при помощи патч-кордов. Стоечные кроссы крепятся внутрь стойки при помощи конструктивно предусмотренных держателей.

Существуют различия по количеству и типу используемых розеток, их расположению, направлению вводного отверстия (низ или верх), используемым материалам. Более дешевыми на рынке являются пластиковые оптические кроссы, но их использование не всегда оправдано большими эксплуатационными затратами и меньшей надежностью.

Что нужно учитывать при выборе оптических кроссов?

Определяя, какие оптические кроссы стоит задействовать в конкретном проекте, нужно провести предварительные консультации с тем, кто будет составлять смету. Даже при всем желании экономистов удешевить его, нужно найти оптимальное решение, не покупая банально самые дешевые кроссы из возможных вариантов. Стоит понимать, что цена оптических кроссов не является ключевым показателем качества, но может говорить о многом.

Читайте также  Ubiquiti edgerouter x sfp настройка

В своих полемиках со сметчиками стоит сделать акцент на удобстве обслуживания и ремонтопригодности кроссового оборудования. Если показатели первого и второго не высоки, во время эксплуатации и ремонта гарантированы многочасовые простои, что есть существенный минус в перспективах долгосрочного сотрудничества.

Обратите внимание на комплектацию кроссов рассматриваемых вариантов. Оптимальными являются предварительно собранные кроссы. Так же стоит ознакомиться с технической документацией на оборудование и узнать побольше подробностей о компании-производителе. В идеале нужно покупать продукцию известных фирм, предоставляющих гарантию на выпускаемое оборудование и сертификаты качества.

Оптический кросс — Что такое?

Опти́ческий кро́сс — устройство для разъёмного соединения оконцованного многоволоконного оптического кабеля и оптических шнуров с помощью специальных розеток. Оптические кроссы изготавливаются двух видов: рэковые (для установки в коммутационные шкафы и телекоммуникационные стойки) и настенные.

  • Рэковые (стоечные) кросс — это металлическая коробка с кронштейнами, имеющая на задней части кабельные вводы, а на передней (съёмной лицевой панели) гнёзда под оптические розетки, со сплайс-пластиной внутри. Как правило, рэковые кроссы выпускаются серией, в которой различные исполнения отличаются от базового этажностью — 1U, 2U, 3U (измеряется в юнитах — unit). Высота такого «этажа» — юнита составляет 44,45 мм и обусловлена шагом соединительных отверстий в шкафах и стойках. Наибольшее распространение получили 19-дюймовые рэковые кроссы, в ряде случаев они комплектуются сменными кронштейнами для установки в 23-дюймовые и метрические шкафы и стойки.
  • Настенные кроссы — устанавливаемая на стену металлическая (реже пластмассовая) коробка, снабженная дверцей (или несколькими), замком, унифицированными или специальными сплайс-пластинами, кабельными держателями. Выпускаются настенные кроссы на 16, 24, 32, 48, 72 порта (а иногда и с большим числом портов), с различными типами пыле- и влагозащиты. Такие кроссы могут иметь верхнее и нижнее расположение кабельных вводов. Как правило, настенный кросс делится розеточным модулем на две части: в одной расположены сплайс-пластины, вторая предназначена для жгута оптических шнуров.

Долгое время среди производителей и покупателей термин «оптические кроссы» использовался наряду с другим – «оптическая коробка». В ряде случаев понятие «оптическая коробка» даже преобладало, кроме того встречались и сейчас употребляются такие термины, как «оптический бокс», «оптическая панель», даже «оптический шкаф».

Под оптическим кроссом в самом общем значении понимается соединительная коробка, предназначенная для коммутации оптических волокон. Но такое определение требует уточнения, так как под него подпадают и оптические муфты, а они, как правило, служат лишь для сварного соединения оптических кабелей, и это уже отдельный класс изделий.

Лишь незначительное количество оптических кроссов используется на практике только для неразъемных соединений кабелей. В основной массе многоволоконный кабель соединяется через подваренные к отдельным волокнам полувилки (пигтейлы) с одноканальными оптическими шнурами.

Сейчас все чаще используются готовые многоканальные кабельные сборки, имеющие заказную длину, где уже установлены коннекторы и подварка полувилок не нужна. В таком случае не требуются и сплайс-пластины, предназначенные для фиксации комплекта для защиты сварки. И получается, что в комплектацию помимо держателей кабеля и кабельных стяжек будут входить лишь оптические розетки в зависимости от числа коммутируемых каналов (+ резервные).

Следовательно, под кроссом оптическим в большинстве случаев подразумевается коробка для разъемного соединения оконцованного многоволоконного кабеля и оптических шнуров посредством оптических розеток. КОНСТРУКЦИЯ Конструктивно кросс оптический представляет собой корпус различного форм-фактора – панель, коробка, стойка – начиненный всем, что необходимо для концевой заделки и распределения оптических кабелей.

ТИПЫ

Кроссы оптические делятся на три типа:

  • Настенные коробки. Использование кроссов настенного типа: для реализации небольших СКС; в качестве абонентских оптических кроссов при небольшом числе рабочих мест или в пространственно ограниченных помещениях. Устанавливаются на стену.
  • Стоечные оптические кроссы. По конструкции корпус кросса стоечного типа представляет собой рэковую коробку стандартных размеров для инсталляции в телекоммуникационные шкафы и стойки.
  • Отдельно стоящие оптические коммутационные стойки стандарта ETSI (300 мм).

ПРИМЕНЕНИЕ
Используются кроссы оптические в кроссовых помещениях, кроме того – для подключения компьютеров конечных пользователей, а также различного активного сетевого оборудования.
Обязательным является использование кроссов для реализации СКС на базе ВОЛС. Это связано с хрупкостью оптоволокна, из-за чего при демонтаже и эксплуатации его можно легко повредить. Благодаря оптическим кроссам обеспечиваются удобство, простота, надежность процесса инсталляции СКС и защита инфраструктуры в будущем.
Также в оптических кроссах реализованы специальные каналы, а по ним можно прокладывать оптические кабели. Это позволяет избежать значительных перегибов волокон, при которых образуется эффект рассеивания оптической мощности.

Как правильно выбрать оптический кросс?

Виды оптических кроссов
Оптический кросс используется для оконечивания современных оптических кабелей и надежной сварки волокон друг с другом. На сегодняшний момент предлагается множество разнообразных модификаций кроссов, однако в обычной операторской деятельности применяется ограниченное число видов.Выделяют следующие типы оптических кроссов: кросс оптический настенный (закрепляются на стену) и кросс оптический стоечный (устанавливаются в стойки либо ящики). Последние имеют схожую форму, а конструкция настенных предполагает более широкий выбор форм.

Размер оптического кросса может быть, как маленьким, так и большим. Они могут отличаться формой дверки, ее размещением и другим. Остальные параметры характерны для обоих типов. Аналоги всех типов кроссов вы можете купить у специалистов компании AVS Electronics.

Число юнитов
Этот параметр с трудом относится к общим, ведь большинство настенных кроссов являются одноюнитовыми, поэтому двух-, трехюнитовые модели считаются для них абсолютным нонсенсом. У стоечных кроссов, наоборот, это считается нормальным.
Зачастую используются именно одноюнитовый, однако порой может понадобиться большее число юнитов — два либо три. Оптические кроссы с большим числом юнитов можно найти, но их почти никто не использует.
Число входных отверстий для ввода кабелей, их тип и место расположения. Прежде всего количество данных отверстий зависит от величины и типа оптического кросса. В стоечных всегда имеется одно широкое отверстие в задней стенке.

Адаптеры и передняя панель

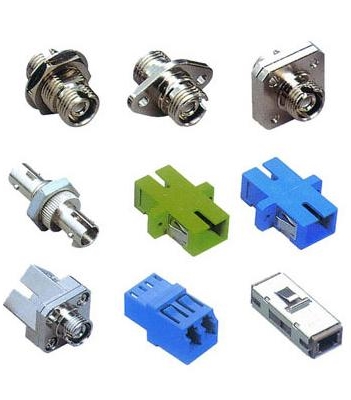

Современные оптические адаптеры бывают следующих видов: LC, SC, ST, а также FC. Зачастую применяются только SC и LC. Данный тип разъемов присутствует в сетях FTTx, PON и HFC. Остальные типы используются лишь в частных ситуациях (разъемы на измерительных устройствах) либо ответственных случаях (современные магистральные линии связи). Все необходимые типы адаптеров Вы сможете найти и купить на официальном сайте AVS Electronics.

Какие кроссы где применять?
В зависимости от технологии сети и места установки определяется необходимый тип оптического кросса. Стоечные кроссы применяются в современных телекоммуникационных шкафах стоечного типа с сетью FTTB либо HFC. А настенные кроссы используются только для PON либо FTTH сетей, в местах с ограниченным пространством, которое не позволяет поставить полноценный шкаф.

Почему нужно устанавливать именно стоечный кросс?
Малый кросс не предназначен совершенно для кабелей больших размеров, ведь в ядре сети либо узле сходится огромное число кабелей. Поэтому разварить огромные кабеля возможно лишь в больших оптических кроссах. Зачастую работа с данным кроссом просто невыносимая и сложная, а при возникновении аварийной ситуации обычно выходит из строя значительная часть сети.
С адаптерами намного легче. Во всех случаях, когда не нужна высокая надежность, можно применять SC UPC для передачи всевозможных данных, а также SC APC SM для установления сигнала кабельного телевидения. Поэтому сразу исчезает потребность в использовании сменных планок, необходимых для передней панели оптического кросса. Их придется применять лишь в ситуации, когда в одном единственном кроссе одновременно будут использованы различные виды разъемов.
Как правило, специальные сплайс-кассеты идут в дополнение к самому оптическому кроссу с необходимой для него емкостью. Однако если неожиданно понадобится еще несколько кассет, то это совершенно не создаст никакой проблемы. В огромном ассортименте компании AVS Electronics представлены все необходимые качественные оптические компоненты, которые можно приобрести по оптовым ценам. На сайте компании Вы найдете всю необходимую информацию о предлагаемом товаре, сможете выбрать оптический адаптер и купить кроссы у наших специалистов.

Читайте также  Порошковые огнетушители предназначены для тушения загораний

Особенности оптических кроссов + инструкции по укладке кабеля

30 сентября 2020 17:34

В статье рассказываем, для чего используют оптические боксы, а также о видах моделей. Читайте и узнаете, как правильно уложить оптоволоконный кабель в такой распределительный короб.

Назначение оптического бокса

Для подключения и оконечивания кабелей с несколькими волокнами используется оптический кросс. При этом распределительный короб, как правило, можно разместить и в помещении, и вне его.

Достоинства оптических кроссов:

  • защита оптоволокна от различных повреждений как во время монтажа, так и во время использования;
  • устойчивость к воздействиям окружающей среды, в частности пыли и влаги, ультрафиолета;
  • предотвращение чрезмерного перегиба кабеля, которое приводит к рассеиванию оптической мощности;
  • быстрый доступ к кабелям и, как следствие, упрощение обслуживания;
  • возможность установить пассивное оборудование типа мультиплексоров, оптических делителей и циркуляторов.

Виды и особенности оптических кроссов

Все модели можно разделить на два вида:

  1. стоечные — представлены оптическими коммутационными панелями;
  2. отдельно стоящие — монтируются на столбах, стенах — собственно распределительный короб.

Стоечная модель (патч-панель) — по сути, то же самое, что отдельно стоящий оптический бокс, защищенный металлом с четырех сторон. Единственная разница — особенности монтажа. Спереди такого устройства расположены адаптеры, а сзади — места, куда вводят волоконно-оптический кабель, внутри корпуса находится сплайс-кассета. Она предназначена для распределения запасов волокон, а также слотов для разветвителей и подложки для размещения гильз.

Настенный же оптический кросс — это короб с крышкой, такой же, как и стоечный вариант. Изготавливают его из прочного пластика. Встречаются и варианты в металлическом корпусе.

Каждый бокс оснащается:

  • выводами под разветвленные волокна — максимум 48 шт.,
  • вводами для кабелей многоволоконного типа — максимум 10 шт.;
  • местом для адаптеров.

Рекомендуем: если вам надо вводить больше 10 кабелей, то лучше купить стоечную модель — патч-панель.

Отметим, что оптоволокно, которое вводится в кросс-бокс или же патч-панель, сваривается с пигтейлом. На одно волокно нужен один пигтейл. Другая же сторона пигтейла оснащается коннектором-вилкой. Он ставится в адаптер, размещенный внутри бокса. Также для коммутации используются патч-корды, они подключаются к наружной стороне. Причем нередко эти соединительные шнуры оснащены более износостойкими, чем у пигтейла, наконечниками. Это нужно для надежного соединения: если случайно зацепиться за патч-корд, соединение не нарушится.

Примечание: у моделей могут быть такие адаптеры, как SC, FC, LC, ST. Они отличаются и способами полировки — APC, UPS.

Стоит сказать, что производители часто комплектуют модели разными аксессуарами для:

  • крепления — винты, дюбели;
  • фиксации проводов и их упорядочивания — стяжки, хомуты;
  • защиты волокон — гильзы, резиновые уплотнители.

Классический оптический бокс обычно оснащается замком, который закрывается с помощью ключа. Это обеспечивает защиту от несанкционированного доступа.

Стоит отметить, что коммутационная панель и распределительный бокс, которые комплектуются пигтейлами, пользуются популярностью. Такая комплектация позволяет не тратить время и средства на покупку этих аксессуаров.

Примечание: некоторые боксы имеют антивандальные корпуса — без дополнительных отверстий и со специальной прокладкой, повышающей герметичность. Они обеспечивают более надежную защиту волокон. Нередко антивандальные боксы ставят на улицах, в подъездах и прочих слабозащищенных помещениях.

Итак, мы разобрались с особенностями распределительных коробов. Теперь перейдем к укладке кабеля.
