Опыта в охранной сигнализации мало — надеюсь на коллективный разум.

Здание офисное о 3-х этажах. В нем кабинетов штук 30-40. Заказчик хочет, чтобы около каждого кабинета стоял считыватель (Touch memory, или «карточный» неважно) и каждый работник мог подойти и своим ключом взять на охрану/снять с охраны конкретный кабинет.

Есть такой вопрос:

Можно ли это сделать как то иначе чем через C2000-4 Болида (по числу кабинетов, или 1 прибор на 2 кабинета)? Т.е. каким то образом на С2000-КДЛ и адресных охранных датчиках. Куря мануал КДЛ увидел что считыватель подключить можно только один.
Может есть еще какой-нибудь изготовитель охранного оборудования, более подходящий под эту задачу.

Если я правильно понимаю, то при использовании С2000-4 Адресные извещатели использовать уже невозможно. т.е. брать «аналоговые» и делать шлейф «геркон(дверь)-объемник-геркон(окно)»?

1. Какой смысл ставить адресные, если ППКОП на каждое помещение свой?

Затея «Считыватель на каждую дверь + Адресность» ИМХО реализуема только при использовании КДЛа на ОПСку и контроллеров С2000-2 на каждые два кабинета.

Не забываем, что еще нужна индикация режима — взят/невзят/тревога, т.к. без индикации смысл всей затеи теряется. Значит над каждым кабинетом маяк вешать надо, а это нужен релейный выход. Поэтому без С2000-2, ИМХО, никуда.

Хотя я бы на этаже где-нибудь разместил один считыватель и С2000-БИ. И не парился.

>>>ничего не мешает подключить несколько ТМ-считывателей на один вход КДЛа

1. Какой смысл ставить адресные, если ППКОП на каждое помещение свой?
2. Адресные имеют маленькую номенклатуру; ругаются монтажники на отсутствие подходящих герконов, а пуско-наладчики на низкую чувствительность объёмников, а заменить-то и нечем.

— Согласен. Склоняюсь в С2000-2 (или С2000-4), и пороговые охранные извещатели. И плюс 1-2 КДЛ с пожарными.

С2000-К?
— К сожалению только через карточку или ключ-таблетку. Было бы возможно — использовал бы.

Что касатеся считывателей, то на КДЛ реально (теоретически) повесить 3-4 считывателя при расстояниях не более 8 метров. (то есть посередине между кабинетами ставить.
Я так думаю, ничего не мешает подключить несколько ТМ-считывателей на один вход КДЛа. (естественно без индикации). Но опять же не бесконечное множество.

— В паспорте на КДЛ, к сожалению написано что подключать можно только 1 считыватель.

Не забываем, что еще нужна индикация режима — взят/невзят/тревога, т.к. без индикации смысл всей затеи теряется. Значит над каждым кабинетом маяк вешать надо, а это нужен релейный выход. Поэтому без С2000-2, ИМХО, никуда.
— Да вот это то как раз и не обязательно)))

>>>ничего не мешает подключить несколько ТМ-считывателей на один вход КДЛа

Может есть еще какой-нибудь изготовитель охранного оборудования, более подходящий под эту задачу.

Делаете адресную ОПСку, двери оборудуете отдельно считывателями на базе С2000-2. Можете на каждую дверь замок вдогонку прицепить, если надо.

Окучить одним контроллером 4 кабинета не просто, а очень просто:
считыватель один на 2 кабинета, 2 считывателя — 4 кабинета (при условии, что охранка сделана на КДЛ).

Шлейфов-то у С2000-2 всего лишь два! Как на них четыре кабинета повесить

при условии, что охранка сделана на КДЛ.

И считыватель один на два кабинета как узнает, какой кабинет с охраны снять?

Ну подключите Вы его к охранке и что? Типа, нарушение ТШС — блокировка для ОС? А если дверь сломают — но блокировки нет, сработает геркон?

Но это ж АРМ нужен. Хотя может и дешевле выйдет.

Я ничего не имею вВиду, я просто в Виду Вашего [13.08.2013 10:45:20] спрашиваю — Какой толк нам от этого считывателя?

А-ля интеграция на релейно-шлейфном уровне?

Итого решение — 1200 (200 р. за 1 ШС АР2) на дверь. На 50 дверей — 60 000р.

ЕСли тоже пересчитать на С2000-2 (по 1 на 4 каб.) получим: 13 контроллеров = 49 т.р. и плюс считыватели — proximity стоят от 500р.
В итоге — 74 т.р.

Если пересчитать на считыватели TM — варианты сравняются.
Но в первом варианте — есть индикация, а во втором нет.

Ничего интересного для Автора — бери КОДОС, прощай Болид =)

С2000-4 прибор приемно-контрольный охранно-пожарный

Описание

Прибор приемно-контрольный охранно-пожарный. Контроль 4 шлейфов, возможность программирования параметров, два релейных выхода (с функциями управления сиреной, лампой, ПЦН, замком и т.д.), вход Touch Memory (до 2048 ключей), внутренний буфер – 255 событий,

Прибор приемно-контрольный охранно-пожарный. Контроль 4 шлейфов, возможность программирования параметров, два релейных выхода (с функциями управления сиреной, лампой, ПЦН, замком и т.д.), вход Touch Memory (до 2048 ключей), внутренний буфер – 255 событий,

С-2000-4 — Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.
Основные особенности:
Программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный тепловой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
Отображение состояния шлейфов сигнализации и состояния прибора на 5 встроенных индикаторах
Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
Настраиваемый контроль взлома и блокировки входной двери
Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
Программируемые временные зоны для доступа и управления шлейфами сигнализации
Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (37 тактик управления)
Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
Управление выходами прибора по интерфейсу RS-485 в ИСО «Орион»
Запоминание событий в буфере при потере связи по интерфейсу RS-485
Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 4
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС,
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» 20 кОм для охранных ШС,
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА
(с общим током потребления до 1.2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 24 В ÷ 19 В при установке оконечного резистора 4.7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0.5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26.5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6.8 В)
Световая индикация тревог и неисправностей 1 индикатор состояния прибора и 4 индикатора состояния каждого из ШС
Энергонезависимый буфер событий 4088 сообщений
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микроконтакт
Интерфейс RS-485
Питание прибора от внешнего источника постоянного тока
Напряжение питания 10.2 ÷ 28.4 В постоянного тока
Количество вводов питания 2
Потребляемый ток 110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным).
Сигнал управления «+5В КМОП» с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Есть. Сигнал управления «+5В КМОП»
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) 4096
Выходы 4 шт.
Электромагнитные реле 2 шт.: 30 В, 7 А, 100 Вт постоянного тока
Ключи (транзисторные) 2 шт.: 12 или 24 В (определяется напряжением питания прибора), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1.0 мА), защита от перегрузки по току
Рабочий диапазон температур от -40 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 156×107×39 мм
Вес прибора не более 0.3 кг
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный навесной или на DIN-рейку
Читайте также  Rs 485 интерфейс подключение к компьютеру

Сроки доставки

Выберите регион , чтобы увидеть способы получения товара.

Записки на память. Интересные моменты.

Интересные и актуальные комментарии.

01.05.2011

4) программирование пользовательских паролей

Добавление и редактирование паролей выполняется на вкладке «Пароли» программы «pprog.exe».

При вводе пароля необходимо задать:
1. номер идентификатора
2. значение кода
3. уровень доступа.

Также можно задать текстовый идентификатор (имя) пользователя.

Все указанные параметры задаются в соответствующих графах окна инспектора.
Для ввода нового пароля нужно нажать кнопку «Добавить пароль» и в окне инспектора в графе «Номер» ввести номер идентификатора, в графе «Код» – код идентификатора, в графе «Пользователь» – текстовое описание (имя) пользователя, в графе «Уровень доступа» – уровень доступа пароля. Для редактирования параметра нужно нажать два раза левую клавишу мыши на соответствующей графе и ввести (или выбрать) новое значение.

Номер пользователя представляет собой число от 1 до 511, которое вместе с текстовым описанием идентифицирует пользователя в системе.
Этот номер идентифицирует пользователя в сообщениях, передаваемых «С2000-ИТ» и «УО-Орион».

Пароль с номером 1 – это всегда главный пароль (пароль установщика).
Заводское значение этого пароля –
ЗАПИШИТЕ ЕГО. ПРИ УТЕРЕ ПОТРЕБУЕТСЯ ПОЛНОЕ ПЕРЕПРОГРАММИРОВАНИЕ СИСТЕМЫ. Как сбросить пароль.
Он имеет тип «Гл. пароль» (PIN-код от 1 до 8 цифр) и используется только для программирования.

Пользовательские пароли могут иметь номера от 2 до 511.
Имя пользователя – произвольная текстовая строка длиной не более 16 символов. Она идентифицирует пользователя в сообщениях, отображаемых и печатаемых на принтере пультом, вместо менее информативного номера пользователя.

Пульт поддерживает два способа идентификации пользователей: PIN — кодом (цифровым паролем) с пульта, клавиатур «С2000-К» или «С2000-КС» и ключом Touch Memory или Proximity- картами с приборов «С2000-4», «С2000-2», «С2000-КДЛ» и «Сигнал-20П SMD».

Соответственно,различают два типа идентификаторов: PIN – код (пароль клавиатур «С2000-К», «С2000-КС» и пультов «С2000» и «С2000М») и ключ Touch Memory или Proximity – карты (пароль приборов «С2000-4» и «С2000-2»).

Тип идентификатора определяется программой автоматически и для пользовательских паролей может иметь значение «Пароль» (это любые PIN-коды) или «Ключ» (для ключей Touch Memory или Proximity — карт).

Пароль, который будет вводиться с клавиатур «С2000-К», должен содержать 4 цифры.
Если пароль будет вводиться с пульта «С2000», он может содержать от 1 до 8 цифр.
Максимальная длина пользовательских паролей для пульта «С2000» определяется значением параметра «MAX.ПАРОЛЬ».
Пульт автоматически завершает ввод пароля при вводе количества символов, заданного этим параметром.
Параметр «MAX.ПАРОЛЬ» может быть изменен в диапазоне от 1 до 8 символов (см. п. 2.2.4.4).

Код идентификатора может заноситься в конфигурацию пульта либо вручную, с клавиатуры компьютера, либо с опрашиваемых программой «pprog.exe» приборов «С2000-К», «С2000-КС», а также «С2000-4», «С2000-2», «Сигнал-20П SMD» версии 2.01 и выше и «С2000-КДЛ» версии 1.15 и выше.

Занесение идентификатора с опрашиваемых приборов особенно актуально для занесения в конфигурацию Proximity-карт, на которых не указан их код.

Для ввода кода идентификатора с прибора необходимо, чтобы он опрашивался программой «pprog.exe». Если прибор не опрашивается программой, необходимо выполнить его поиск на вкладке «Приборы» в окне «Поиск». Для ввода кода с прибора нужно на вкладке «Пароли» нажать кнопку «Считать ключ» и прикоснуться ключом Touch Memory (поднести Proximity-карточку) к считывателю прибора. Значение кода ключа (карточки) должно считаться в поле «Код». Если таким способом вводится PIN-код, нужно набрать на клавиатуре пульта «С2000-КС» или клавиатуры «С2000-К» 4 цифры пароля. Коды паролей можно запрограммировать без программы «pprog.exe», с самого пульта «С2000М».

Для задания приборам прав управления разделами нужно в программе «pprog.exe» выбрать вкладку «Привязка управления«.
В верхнем окне «Привязка управления» показываются добавленные в базу данных приборы, где у каждого прибора есть список разрешенных для управления разделов.
В нижнем окне «Разделы» показан список разделов.
Чтобы разрешить управление разделом с прибора, нужно «перетащить» этот раздел из окна «Разделы» на значок этого прибора в окне «Привязка управления».

Примечания:
1) Уровень доступа ключа (пароля типа «Ключ») должен иметь права управления только одним разделом, так как возможность выбора пользователем раздела из списка доступных для управления существует только в пульте и в клавиатурах «С2000-К» и «С2000-КС».
Такой ключ может иметь права управления несколькими разделами, если права приборов, с которых выполняется управление (например, «С2000-4»), заданы таким образом, чтобы данный ключ имел право управления только одним разделом с каждого из считывателей. Это дает возможность управлять различными разделами с разных считывателей одним ключом.
2) Пульт поддерживает управление разделами с клавиатур «С2000-К» версий 1.02 и выше и приборов «С2000-4» версий 1.03 и выше.

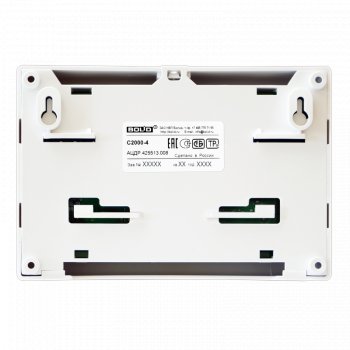

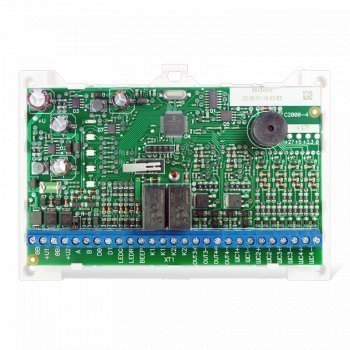

С2000-4 прибор приемно-контрольный охранно-пожарный

Купить по клубной цене

  • Безналичная оплата по счету
  • Оплата при получении
  • Оплата картой при оформлении заказа
  • Описание
  • Доставка
  • Документация
  • Отзывы
  • Консультация

Прибор приемно-контрольный охранно-пожарный. Контроль 4 шлейфов, возможность программирования параметров, два релейных выхода (с функциями управления сиреной, лампой, ПЦН, замком и т.д.), вход Touch Memory (до 2048 ключей), внутренний буфер – 255 событий,

С-2000-4 — Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет управление от считывателя Proximity-карт или ключей Touch Memory, встроенную индикацию и релейные выходы.

Основные особенности:

  • Программируемый выбор типа шлейфов сигнализации:
    • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
    • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
    • тип 3: пожарный тепловой двухпороговый
    • тип 4: охранный
    • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
    • тип 6: технологический
    • тип 7: охранный входной
    • тип 11: тревожный
    • тип 12: программируемый технологический
    • тип 16: пожарный ручной
    • тип 17: водосигнальный
    • тип 18: пожарный пусковой
  • Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах
  • Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
  • Настраиваемый контроль взлома и блокировки входной двери
  • Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
  • Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
  • Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
  • Программируемые временные зоны для доступа и управления шлейфами сигнализации
  • Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (41 тактика управления)
  • Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
  • Управление выходами блока по интерфейсу RS-485 в ИСО «Орион»
  • Запоминание событий в буфере при потере связи по интерфейсу RS-485

Технические характеристики:

Количество радиальных неадресных шлейфов сигнализации (ШС)

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС,
100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй»

Читайте также  Как подключить телефонный кабель к интернет розетке?

20 кОм для охранных ШС,
50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Неадресные охранные извещатели, питающиеся от ШС

с общим током потребления до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

Напряжение на каждом входе ШС

24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация тревог и неисправностей

1 индикатор состояния блока и 4 индикатора состояния каждого из ШС

ППКУП «Сириус» — достойная замена С2000-АСПТ

В павильоне №2 МВЦ «Крокус Экспо» 16 апреля 2021 года завершилась крупнейшая в России и странах СНГ Международная выставка технических средств охраны и оборудования для обеспечения безопасности и противопожарной защиты Securika Moscow.

Особый интерес для посетителей мероприятия представлял ассортимент противопожарной автоматики, разработанной производителями в соответствии с требованиями нового свода правил «СП 484.1311500.2020. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования», вступившего в силу 1 марта 2021 года.

НВП «БОЛИД» на выставке презентовал несколько новинок, четыре из них раннее мы уже анонсировали на нашем сайте. Напомним, что речь идет о ППКУП «Сириус», блоках индикации приемно-контрольных и управления ИСО «Орион» с речевым оповещением, а также адресных шкафах управления трехфазной нагрузкой с резервированным RS-485 в сериях «ШКП-RS» и «ШУЗ» и шкафах пожарной сигнализации для монтажа средств пожарной автоматики с внешним резервированным интерфейсом RS-485 из серии «ШПС» в исполнениях 10, 11 и 12. Все эти модернизированные технические средства для обеспечения противопожарной защиты полностью соответствуют новому СП 484.1311500.2020.

В этот раз подробнее остановимся на ППКУП «Сириус» (см. рис. 1), который можно рассматривать как наилучшую замену морально устаревшему «С2000-АСПТ» — пульту, проверенному временем и сотнями (если не тысячами) реализованных проектов для объектов защиты малой, средней и повышенной сложности.

Рис. 1. Слева — модернизированный ППКУП «Сириус», справа — устаревший ППКУП «С2000-АСПТ»

Прибор приемно-контрольный и управления пожарный «Сириус» представляет собой абсолютно самодостаточное устройство с большим потенциалом масштабирования и включает в себя сетевой контроллер для создания блочно-модульных ППКУП. В частности, «Сириус», при включении в конструктив двух модулей «С2000-КДЛ-С» может обслуживать 254 адресных прибора на двух независимых кольцевых линиях длиной до 3 км в 4 зонах пожаротушения, а с использованием в системе блоков «С2000-ПТ» — в 127 зонах пожаротушения.

ППКУП «Сириус» предназначен для контроля и управления:

· системой пожарной сигнализации (АУПС);

· системой оповещения и управления эвакуацией людей при пожаре (СОУЭ);

· автоматическими установками газового, порошкового, аэрозольного пожаротушения (АУПТ) или тушения тонкораспыленной водой;

· системой дымоудаления и вспомогательным инженерным и технологическим оборудованием, участвующим в обеспечении пожарной безопасности.

Рис. 2. Внутренне устройство ППКУП «Сириус»

Внутри металлического корпуса ППКУП «Сириус» установлены (см. рис. 2): резервированный источник питания «МИП-24» (2), материнская плата (3) с одним или двумя установленными модулями «С2000-КДЛ-С» (4). Кроме того, предусмотрено место под установку двух АКБ (5).

На внутренней стороне дверцы (под кожухом) расположена плата управления (1) с единичными световыми индикаторами, кнопками управления, цветным БЦД в центре передней панели и считывателем ключей Touch Memory.

На дисплей выводится информация в интуитивно понятной форме (см. рис. 3):

· текущие дата и время (в верхнем колонтитуле слева);

· текстовое название режима отображения информации: «Главный экран», «Основное меню», «Авторизация пользователя», «Информация о входе», «Сетка всех зон», «Список всех зон», «Зоны с пожарами», «Зоны группы зон», «Элементы зоны», «Мультисостояние», «Журнал событий», «Информация о событии» (в центре верхнего колонтитула);

· сервисные сообщения о режимах работы (значки в верхнем колонтитуле справа);

· показания счетчиков зон с тревожными состояниями: пусками, пожарами, неисправностями и отключениями автоматики (в нижнем колонтитуле), которые при нулевых значениях (как иконка, так и значение счетчика) отображаются нейтральным (серым) цветом;

· состояния групп зон;

· журнал событий (на 65 000 событий) с расшифровкой параметров зон;

· меню настройки параметров ППКУП.

Рис. 3. Органы индикации и управления на фальшпанели ППКУП «Сириус»

Масштабирование системы пожарной безопасности обеспечивается за счет прямого подключения к двойному интерфейсу RS-485 дополнительных функциональных модулей и/или блоков, среди которых:

1) контроллеры «С2000-КДЛ-С» (см. рис. 4) — точные аналоги внешних корпусных «С2000-КДЛ-2И исп.01» (которые тоже могут использоваться в системе), но представленные в виде интегрируемой платы расширения, устанавливаемой в модернизированный блок ППКУП «Сириус» в составе ИСО «Орион». Функционально они используются для:

· охраны объектов от проникновения и пожаров посредством контроля состояния адресных входов (пожарных извещателей);

· управления адресными выходами и контроля различных систем противопожарной защиты и исполнительных устройств, подключенных к сигнально-пусковым блокам.

Устойчивы к единичным неисправностям, таким как обрыв, короткое замыкание и снижение сопротивления изоляции. Поддерживают двухпроводную линию связи (ДПЛС) по интерфейсу RS-485 и имеют гальваническую развязку между линиями ДПЛС и прибором «Сириус». Каждый контроллер обслуживает до 127 адресных устройств.

Рис. 4. Слева — «С2000-КДЛ-С», справа — «С2000-КДЛ-2И»

2) блоки контрольно-пусковые ШКП-RS (см. рис. 5) — аналоги классической линейки шкафов «ШКП», но c резервированным RS-485 (4RS, 10RS, 18RS, 30RS, 45RS, 75RS, 110RS с УПП, 250RS с УПП); предназначены для формирования сигнала и управления двигателями вентиляторов системы дымоудаления, световыми и звуковыми пожарными оповещателями или иным инженерным и технологическим оборудованием, а также для контроля 7 входов технологической сигнализации;

3) шкафы управления задвижкой «ШУЗ» (см. рис. 5) — предназначены для работы с АУПТ и в системах дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380В, управляются подачей сигнала по интерфейсу RS-485;

4) приемно-контрольные блоки «Сигнал-10 вер.2.00» — используются в составе комплексов технических средств пожарной сигнализации и автоматики, СОУЭ 1 и 2 типов, а также охранной, тревожной и технологической сигнализации; имеют поддержку 17 типа входа (водосигнального) и 18 типа входа (пожарного пускового);

Рис. 5. Блоки: слева — контрольно-пусковой «ШКП-RS», справа — управления задвижкой «ШУЗ»

5) блоки индикации «С2000-БИ исп.02» (см. рис. 6) — применяются для дополнительного информирования о состояниях зон АУПС, СОУЭ и противодымной вентиляции, отображают состояние 60 разделов, предусмотрено подключение внешнего считывателя с интерфейсом Wiegand (для охранных систем);

6) блоки управления речевым оповещением «Рупор исп.03» и «Рупор-300 модернизированный» (см. рис. 6) — предназначены для воспроизведения записанных в блок или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других ЧС (работают только в составе ИСО «Орион»); имеют два интерфейса RS-485 и двойной интерфейс Ethernet, работающий в параллельном режиме, для обеспечения отказоустойчивости линии связи с «Микрофонной консолью-20»;

Рис. 6. Слева — блок индикации «С2000-БИ исп.02», справа — «Рупор-300» модернизированный

7) блоки индикации системы пожаротушения «С2000-ПТ вер. 3.00» (см. рис. 7) — работают в составе газовой, порошковой, аэрозольной, водяной АУПТ, используют резервированный интерфейс RS-485, отображают 5 направлений пожаротушения (разделов); с их помощью можно выполнить расширение зон пожаротушения до 127 в составе системы управления на базе ППКУП «Сириус»;

8) блоки индикации и управления «Поток-БКИ вер. 3.00» (см. рис. 7) — предназначены для работы в составе оборудования насосной станции или спринклерных, дренчерных, пенных АУПТ или пожарного водопровода; отображают состояние пожарных разделов, входов запуска пожаротушения, датчиков выхода на режим, датчиков управления жокей-насосом, датчиков аварийных уровней, концевых выключателей задвижек на 16 индикаторах; подключаются по 2-х проводному интерфейсу RS-485.

Заметим, что ППКУП «Сириус» имеет четыре выхода с контролем на короткое замыкание и обрыв, но подключать АУПТ допускается только к 3 и 4 выходу, а все 4 выхода можно задействовать, например, для подключения табло и сирен. Однако в этом случае необходимо рассчитывать нагрузку: ведь защита по каждому выходу составляет 2А, но ток одновременно сработавших выходов и выхода «для питания внешних устройств» (не более 0,3А) суммарно не должен превышать 2,5А. При этом, если оповещатели подключаются на все четыре выхода, то должен рассматриваться самый пессимистический сценарий, при котором все они сработают одновременно.

Читайте также  Подключить видеорегистратор к компьютеру напрямую

Рис. 7. Блоки индикации: слева — «С2000-ПТ вер. 3.00», справа — «Поток-БКИ вер. 3.00»

Итак, по соотношению параметров «функциональность-надежность-цена» приборы приемно-контрольные и управления пожарные «Сириус» сегодня являются едва ли не самыми привлекательными на рынке. Современный ППКУП «Сириус» — это и пульт, и «С2000-КДЛ», и «С2000-АСПТ», и модифицированный «С2000-КПБ», и «С2000-Ethernet» и интеллектуальный блок питания в едином конструктиве. Кроме того, дополнительно к нему можно подключить до 122 адресных устройств. На сложных объектах защиты до 32 приборов ППКУП «Сириус» можно объединить в децентрализованную систему по резервируемому интерфейсу RS-485 верхнего уровня, что позволит управлять выходами одного прибора по факту срабатывания пожарных извещателей другого, управлять зонами всех приборов, объединенных в сеть, с любого ППКУП или блока индикации, подключенного к любому прибору, а также выводить состояния зон разных ППКУП на любом «Сириусе» или его блоках индикации.

Сертификаты соответствия требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) на ППКУП «Сириус» и блоки контрольно-пусковые ШКП-RS были получены 5 апреля 2021 года. Научно-внедренческое предприятие «БОЛИД» завершает подготовку оборудования к серийному производству.

В свою очередь, Альянс «Комплексная безопасность» начинает предзаказ модернизированных ППКУП «Сириус» и заключение договоров на проектирование систем противопожарной автоматики с учетом новых, более строгих требований свода правил СП 484.1311500.2020. Первые поставки нового оборудования намечены на июнь 2021 года.

Контроллер доступа двухпроводной линии в СКУД

Если необходимо обеспечить управление персоналом путем считывания специальных кодов на идентификаторах, нужно использовать специальный контроллер доступа.

Такие контроллеры доступа управляют всевозможными запирающими устройствами, которые могут иметь вид электромагнитных либо электромеханических замков, турникетов или шлагбаумов. Роль идентификаторов могут выполнять специальные ключи Touch Memory либо Proximity карты.

На фото вы видите изображение контроллера доступа

Роль контроллеров в системе СКУД

С помощью специальных систем управления доступом можно наделить определенных людей правами, позволяющими проходить в разнообразные помещения или на территории, заблокировав такую возможность посторонним лицам.

Большинство современных СКУД являются сложными комплектами оборудования (среди которого считыватели, контроллеры доступа и многие другие), а также комплексом технических, программных и организационных мероприятий. Их управление является полностью автоматизированным и не нуждается в привлечении отдельных сотрудников.

Основой большинства систем являются контроллеры, которые нужны для управления доступом. Заданием таких устройств является принятие решений о пропуске конкретного человека либо запрете прохода.

Для двухпроводной линии нужно использовать специальные устройства.

Когда в память устройства будут занесены определенные данные, контроллер доступа будет абсолютно готов к использованию.

Изображение схемы СКУД

Прибор подключают к устройствам, считывающим коды (ими могут быть специальные клавиатуры, бесконтактные или биометрические считыватели), а также к исполнительным приборам – замкам, шлагбаумам, турникетам либо автоматическим воротам, необходимым для управления доступом.

Основные технические характеристики

Контроллер С2000 КДЛ используют путем идентификации кодов с предъявляемых ключей, карты либо PIN-кодов.

Это лучший вариант для двухпроводной линии. Сначала происходит проверка ограничений и прав на прохождение, после чего контакты реле, которые управляют запорными устройствами, замыкаются либо размыкаются.

Контроллер С2000 КДЛ используют автономно либо в составе ИСБ «Орион».

Контроллер C2000 2 устанавливают внутри охраняемого объекта, где он работает круглосуточно. Устройство питается от постоянного внешнего источника.

Мощность 2000 2 составляет не больше 2 Вт. Прибор потребляет максимум 1210 мА.

Поскольку это контроллер двухпроводной линии, то он обеспечивает управление парой считывателей. Максимальное расстояние между считывателем и контроллером равно 100 метрам.

Схема работы контроллера

Функциональные особенности прибора

Контроллер C2000 2 занимается анализом состояния пары охранных ШС. Шлейфы сигнализации можно снять с охраны с помощью ключей Touch Memory, Proximity-карточек, PIN-кодов либо воспользовавшись интерфейсом RS-485. По интерфейсу передаются данные так же, как и по шлейфу.

C2000 2 используют для работы:

  • Турникета;
  • Дверей для входа;
  • Шлюза;
  • Шлагбаума.

Принцип работы турникета вы сможете увидеть в этом видео:

Контроллер 2000 2 дополнительно поддерживает такие режимы:

  • Режим «Простого доступа» – можно пройти, предъявив «основной» идентификатор;
  • Режим «С использованием дополнительного кода» – можно пройти, предъявив пару ключей-идентификаторов (резервный и основной);
  • Режим «Централизованного доступа» – можно пройти, используя идентификатор, которого нет в самой базе, но решение может принять оператор;
  • Режим «Закрытый» – при этом нет доступа;
  • Режим «Открытый» – при этом C2000 2 позволяет проходить всем.

Анализируя право прохождения конкретного сотрудника, контроллером C2000 2 учитываются все факторы ограничения: права доступа данного ключа в зону, отсутствие его блокировки, срок его действия, нарушение запрета повторного прохода, окно времени.

Работа контроллера

Какие еще бывают виды контроллеров?

Не менее популярным является контроллер Z 5R.

Известно, что Z 5R используют в современных СКУД в роли автономного контроллера. Его часто устанавливают, чтобы ограничить посещения подъездов обычных жилых домов, помещений промышленных предприятий либо административных учреждений.

Z 5R контролирует электромеханические, а также электромагнитные замки.

Благодаря своим габаритам, Z 5R можно устанавливать непосредственно внутрь замка или использовать отдельно.

Z 5R работает с RFID брелоками или картами, а также ключами Touch Memory серии DS1990А.

С помощью контроллера Z 5R можно подключить такое оборудование:

  • Блоки питания;
  • Электромеханические либо электромагнитные замки;
  • Датчики открытых дверей;
  • Внешние зуммеры или светодиоды;
  • Считыватели;
  • Кнопки открытия замков.

В этом видио показано как произвести монтаж контроллера Z 5R:

Особенности работы устройств

2000 2 могут работать в специализированных режимах для разных групп пользователей, осуществляя такие функции:

  • Возможность доступа С2000 с дополнительными кодами, при этом используются считыватели с разными идентификаторами;
  • Правило двух лиц;
  • Подтверждение – посредством управления доступом после предъявления нескольких идентификаторов разных пользователей с нужными уровнями доступа.

Во время управления доступом для нескольких разных групп пользователей ограничивается посещение по времени для всех зон. Система поддерживает такие дополнительные возможности:

  • Перенос нескольких рабочих дней;
  • Можно объявить определенный день праздником (в этот день временные интервалы отличаются от тех интервалов, которые заданы для каких-либо других дней, и все изменения будут внесены в 2000 2);
  • Создать сложный скользящий рабочий график;
  • Создать сложный график, который не будет обладать выраженным периодом повторения.

Чтобы обширный круг лиц с идентификаторами, которые сложно либо вообще невозможно внести в память конкретного контроллера, имел возможность управления доступом, нужно использовать специальные шаблоны.

На фото изображен сетевой контроллер версия 2000

Существуют специальные схемы, решающие задачи организации посещения банкоматов при банковских отделениях.

Данный контроллер двухпроводной линии может передавать тревожные извещения в случае попытки несанкционированного открытия, а также блокировать дверь.

Усовершенствование использования устройств

Сейчас С2000 КДЛ очень часто используют, и опытным путем было доказано, что объема их памяти иногда не хватает. Всего он может запомнить 4096 идентификаторов.

Если устройство используют на двухпроводной линии большого предприятия либо университета, ему приходится «запоминать» огромное количество идентификаторов.

Именно поэтому компанией Болид был выпущен контроллер 2000 2 с увеличенным объемом памяти ключей, а также большим объемом энергонезависимого буфера произошедших событий.

Новый 2000 2 использует такую же версию программного обеспечения, как и его предшественник.

Подробную информацию об этом контроллере вы сможете просмотреть в этом видео:

С2000 КДЛ выпустили в новом корпусе, они обладают усовершенствованной конструкцией. Их можно крепить на специальную DIN-рейку и им присуща безвинтовая фиксация крышки.

Можно сделать вывод, что контроль доступа с помощью C2000 2 является отличным решением для малых или средних компаний.Начало формы
