Подключение клапанов дымоудаления к пожарной сигнализации

Управление клапанами дымоудаления

На воздуховодах могут монтироваться противопожарные и дымоудаляющие клапаны. Первые находятся в постоянно открытом положении и служат для предотвращения распространения огня, а вторые в постоянно закрытом. Управление клапанами выполняется при помощи датчиков дыма и механизмов привода заслонки. Электрическая аппаратура размещается в специальных шкафах.

Технические требования и правила размещения шкафа управления вентилятором дымоудаления и клапанов прописаны в нормативных документах, таких как ПУЭ «Правила устройства электроустановок”. Для повышения надежности они должны иметь дистанционное, местное и автоматическое управление положением заслонки. Во время автоматического управления используется электрический сигнал датчика сигнализации, напряжение подается на отдельный независимый расцепитесь автоматического включателя привода. При снятии напряжения заслонка возвращается в исходное положение.

В качестве местного управления используется пост кнопочного управления, при нажимании на нее контакты размыкаются, заслонка перемещается в рабочее положение. Кнопка типа «грибок» красного цвета, есть фиксация положения. При возврате кнопки в исходное положение она снимается с фиксации. Для улучшения доступа кнопка монтируется с наименее опасной стороны на минимальном расстоянии от привода клапана. В зависимости от типа кнопка может иметь до 6 групп контактов и управлять таким же количеством клапанов.

Пока клапаны закрыты происходит блокировка запуска работы вентиляторов системы. При наличии аварийного вентилятора он также подключается к пульту. Аварийное электрическое снабжение должно производиться по самой высшей (первой) категории надежности. Распределительные щиты нужно размещать в специальных технических помещениях, при невозможности они монтируются в любом помещении, кроме тех, на которые распространяются специальные требования (складские, взрывоопасные и т. д.).

Клапаны для удаления дыма классифицируются по:

  1. Месту монтажа. Есть настенные и канальные виды. Первые устанавливаются для каждого помещения, вторые могут обслуживать несколько комнат. Настенные являются границей между помещением и вентиляционной шахтой. В дополнение имеют декоративные решетки.
  2. По геометрии. Бывают круглые, прямоугольные и квадратные. Подбираются с учетом геометрии каналов и воздуховодов.
  3. Типу привода. Электромагнитные, электромеханические и пружинные. В зависимости от принципа срабатывания подбирается арматура управления. Разнообразие приводов позволяет выбирать во время расчетов наиболее приемлемый вариант конструкции.

Скорость срабатывания клапана зависит от технических параметров и места расположения датчиков, приборы настраиваются по параметрам температуры или задымленности. Правильный выбор модели и места установки влияет на оперативность срабатывания системы в случае возникновения чрезвычайных ситуаций.

Управление системой дымоудаления при пожаре

После поступления тревожного сигнала система должна:

  1. Включить сигналы аварийного оповещения людей. Сигналы могут быть звуковыми, световыми или совмещенными. Одновременно подается сигнал на центральный пульт противопожарной охраны.
  2. Опустить лифты на первый этаж и открыть в них двери, остановить функционирование общеобменной вентиляции, если таковая имеется.
  3. Закрыть огнезадерживающий клапан и открыть для дымоудаления. В зависимости от особенностей схемы последовательность управления может изменяться, но замена не играет критической роли для безопасности людей и помещения.
  4. Последовательно включать вентиляторы подпора и дымоудаления. Первым подается подпор, а потом удаляется дым. Одновременное включение большого количества электрических двигателей может вызвать перегрузку сети и срабатывание предохранительной арматуры.

Управление агрегатами должно выполняться таким способом, чтобы исключать пневмоудары и выход из строя оборудования. Если есть возможность, то автоматическое управление дублируется ручным. К щитовым, где должны устанавливаться кнопки управления клапанами дымоудаления и вентиляторами, должны иметь доступ уполномоченные сотрудники предприятий или охранники.

Система дымоудаления: типы и техническое обслуживание

В случае возникновения пожара, особенно на начальной его стадии, максимальная опасность для человека представляется не от огня и увеличенной температуры, а от дыма. Быстрое задымление помещений может вызывать панику в людей, которые в таком случае теряют возможность ориентации в пространстве, что приводит к еще большей опасности травматизма и летальных исходов. Кроме этого, наличие дыма с большой концентрацией смога и прочих ядовитых для человека веществ, может привести к его удушью и потере сознания, что в большинстве случаев заканчивается сильным отравлением или смертельным исходом. Чтобы минимизировать опасность для человека со стороны дыма на объектах устанавливается специальная система дымоудаления (СДУ). Наличие таких систем позволяет локализировать области с задымленностью и угарным газом, а также эффективно удалять дым и прочие продукты горения.

Как работает система дымоудаления?

Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.

Основные функции систем дымоудаления

Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:

  • минимизировать задымленность на эвакуационных путях;
  • предотвращать возможность распространения очагов пламени с места начала пожара;
  • поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
  • обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
  • контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
  • автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
  • поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.

Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.

Условно этапы работы СДУ можно разделить на следующие:

  1. при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
  2. сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
  3. система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
  4. в областях возгорания происходит открывание клапанов дымоудаления;
  5. параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.

Виды СДУ

Система дымоудаления, входящая в состав противопожарных комплексов объектов, может быть двух типов:

  • статические;
  • динамические.

Статические СДУ

В случае использования статических СДУ выполняется экстренное отключение обычных систем вентиляции здания. В этом случае исключается проникновение дыма и продуктов горения в другие помещения объекта – он, как бы, локализируется в одном месте. Такого рода системы наиболее дешевые, но малоэффективные, поскольку не обеспечивают должного отвода дыма вне зоны объекта.

Динамические системы

СДУ этого типа позволяют эффективно удалять накопившийся дым, гарь и прочие продукты горения из помещений, а также обеспечивать приток воздуха в определенные зоны объекта. Функционирование такого рода систем базируется на применении специальных вентиляторов, которые способствуют вытягиванию дыма за пределы здания, а также обеспечивают приток воздуха извне. Монтаж систем дымоудаления может осуществляться с применением одного вентилятора, который поочередно функционирует в 2-х направлениях – на отвод дыма и последующую подкачку воздушных потоков или с использованием разных вентиляторов, каждый из которых по отдельности выполняет перечисленные функции.

Выбор того или иного типа системы дымоудаления зависит от конструкционных и архитектурных особенностей объекта.

Компоненты и составляющие СДУ

Процедура дымоудаления осуществляется с использованием существующих на объекте шахт вентиляции, на внутреннюю поверхность которых в обязательном порядке наносится специальный огнезащитный состав. Оптимальным же вариантом является раздельная система дымоудаления, когда в процессе проектирования здания были заложены и сделаны отдельные противопожарные коммуникации, оснащенные отдельными воздухопроводами и вентиляторами.

К ключевым элементам, которые обеспечивают функционирование динамических СДУ, относятся следующие.

Вентилятор дымоудаления. Это специальный агрегат, с повышенной рабочей мощностью, который обеспечивает эффективное удаление дыма и продуктов горения, а также поддерживает работу приточной вентиляции. Отличительной чертой этого оборудования является то, что оно способно отказоустойчиво функционировать при очень высоких температурах, обеспечивая минимальный расход воздуха 20 тыс. м 3 /час.

Вентиляторы систем СДУ устанавливаются на крышах здания. Некоторые из моделей могут поддерживать две функции – удаления дыма и подачи чистого воздуха.

Вентилятор воздушного подпора. Эти устройства применяются с целью того, чтобы создать требуемый перепад избыточного давления, что позволит исключить задымление и загрязнение продуктами пожара шахт лифтов, на лестничных клетках, тамбуров и шлюзов.

Читайте также  Сигнализация для дачи с сиреной с датчиком

Пожароустойчивые клапаны. Этот позволяет блокировать распространение дыма и огня на большую территорию объекта. По своему функциональному назначению клапаны делятся на 4 категории.

  1. Нормально-открытые огне задерживающие клапаны. Они устанавливаются внутри общей вентиляционной системы, в каналах кондиционирования и отопления. В нормальных условиях эксплуатации они находятся в открытом состоянии, а при возгорании происходит их автоматическое закрывание, что препятствует переносу продуктов горения в разные зоны объекта.
  2. Дымовые клапаны. Работа системы дымоудаления с этими устройствами нацелена на перенаправление дыма в соответствующие шахты для его вывода за пределы здания.
  3. Нормально-закрытые клапаны. Эти узлы устанавливаются внутри систем противодымной приточной вентиляции. Изначально клапаны являются закрытыми, а при возникновении пожара происходит их автоматическое открытие, обеспечивая выведение дыма.
  4. Клапаны двойного воздействия. Эти узлы устанавливаются внутри основной вентиляционной системы. В процессе пожара они закрыты и играют роль огне задерживающего устройства, а после прекращения горения открываются, для удаления дыма и продуктов горения из здания.

Люки дымоудаления. Эти приспособления располагаются на крышах зданий и в случае возникновения пожара они самостоятельно открываются, обеспечивая эффективный дымоотвод. Роль таких люков могут выполнять обычные зенитные фонари, используемые на объектах для освещения и вентиляции помещений.

Вентиляционные каналы. Они представляют собой стальные воздуховоды с большим сечением. Которые обеспечивают вывод разогретого дыма и газообразных продуктов горения.

Применение СДУ в частном доме

Согласно пожарным нормам в частных жилых домах не нужно устанавливать системы СДУ. Для эффективного удаления дыма и продуктов горения достаточно будет открытых окон.

Иначе обстоит дело с частными домами, которые могут использоваться для ведения профессиональной деятельности – например, использования в качестве отелей, пансионатов, хостелов, частных клиник или школ. В таком случае на объекте должны присутствовать соответствующие системы дымоудаления, как этого требуется согласно нормам пожарной безопасности.

Если у владельцев жилых домов есть желание увеличить уровень пожарной безопасности, то можно позаботиться об установке соответствующих пожарных сигнализаций, к которым будут подключены системы автоматического открывания окон при пожаре.

Нормы пожарной безопасности для установки СДУ

Согласно нормам пожарной безопасности, установка системы дымоудаления обязательна:

  • в многоэтажных жилых строениях;
  • в торговых и офисных центрах независимо от количества этажей в здании;
  • в производственных помещениях;
  • в учебных заведениях, клиниках, больницах;
  • на других объектах массового пребывания людей.

Монтаж и обслуживание систем дымоудаления

Условно процедуру монтажа СДУ можно разделить на следующие этапы:

  • разработка и утверждение технической документации будущей СДУ;
  • прокладка сварных металлических воздуховодов на объекте;
  • обработка поверхности воздуховода специальным защитным слоем, который исключает их возгорание;
  • установка противопожарных клапанов;
  • монтаж вентиляторов;
  • подключение воздуховодов к вентиляторам;
  • наладка и проверка функционирования вентиляторов и пожарных клапанов (работоспособность клапана нужно проверять как в ручном, так и автоматическом режиме).

Обслуживание систем дымоудаления осуществляется в соответствии с разработанным графиком и инструкциям, которые предоставляются компанией установщиком. Своевременное обслуживание СДУ исключит их выход из строя и позволит защитить объект и людей в случае возникновения пожара.»

Различают ежемесячные и ежеквартальные обслуживания систем дымоудаления.

Ежемесячные работы включают в свой состав:

  • проверку технического состояния и функциональности пожарной сигнализации;
  • техническую диагностику устройств, входящих в состав СДУ;
  • визуальную оценку состояния противопожарных клапанов и других устройств;
  • проверку креплений конструкционных элементов;
  • устранение выявленных неисправностей.

Ежеквартальные работы включают:

  • проведение комплекса работ, которые входят в ежемесячную проверку;
  • осмотр и чистка функциональных элементов СДУ;
  • детальная техническая диагностика всего оборудования;
  • проверка работоспособности системы от резервных источников питания;
  • проверка состояния кабельных линий подачи питания и сигналов управления;
  • техническое обслуживание и ремонт систем дымоудаления.

Заключение

Наличие на объекте систем удаления дыма позволит уберечь людей от травматизма и летальных исходов, которые случаются при пожаре. Учитывая эти важные факторы, следует уделять большое внимание выбору соответствующих систем СДУ. Чтобы правильно выбрать оборудование и выполнить его монтаж следует обратиться за помощью к специализированным компаниям. Они владеют профессиональными сотрудниками и соответствующим оборудованием, чтобы построить высокоэффективную систему СДУ в соответствии с действующими нормативными документами по пожарной безопасности. Кроме этого, эти компании могут выполнять периодическое обслуживание и ремонт системы дымоудаления.

Видео: зачем нужна система дымоудаления?

Системы Безопасности

Блог Эдуарда Валитова

Сегодня-это завтра о котром мы позаботились вчера

Клапан дымоудаления, требования и виды

  1. Согласно каким требованиям работает клапан дымоудаления
  2. Каким образом функционирует
  3. Как устроен
  4. Схема работы
  5. Виды изделий и их габариты
  6. Приводы
  7. Как подключаются
  8. Общие правила
  9. Заключение

Здравствуйте, дорогие друзья!

Всем хорошо известно, что при сооружении как промышленных, так и жилых строений эвакуации людей при пожаре уделяется особое внимание.

Чтобы спасти человеческие жизни, применяют любые эффективные системы защиты от огня.

Дело в том, что для обеспечения безопасности мало найти источник возгорания и оповестить об этом всех, нужно еще создать все условия для оперативного покидания помещения.

Этому всегда препятствует дым.

Чтобы бороться с ним и нужны клапаны дымоудаления и огнезащитные клапаны.

Согласно каким требованиям работает клапан дымоудаления

По той причине, что данные технические устройства являются частью вентиляционной системы,

главным нормативным документом, который устанавливает требования к ним – СП 60.13330.2012 — «Отопление, вентиляция и кондиционирование воздуха».

(отредактированная версия СНиП 41-01-2003). 2017 стал годом, когда в него внесли некоторые изменения.

Каким образом функционирует

Клапан дымоудаления представляет собой технический прибор, обладающий определенной стойкостью к воздействию огня.

Его принцип работы заключается в том, что он принимает дым.

Данное предназначение позволяет устройству для аварийных систем быть инструментом,

который дает возможность большому количеству людей, находящихся в общественных зданиях и

на производственных объектах своевременно покинуть потенциально опасное место вблизи области возгорания.

Клапаны для устранения продуктов горения являются обязательным элементом приточно-вытяжных систем.

При нахождении источника тления, из поста управления исходит сигнал команды и клапаны открываются.

Как устроен

Данный элемент состоит из следующих частей:

  1. Корпус изготовлен из оцинкованного металла или нержавейки. Его установка производится в наружных стенах, перегородках и перекрытиях.
  2. Подвижная заслонка. Их может быть разное число: как одна, так и несколько.
  3. Приводы. Представляют собой механизмы разного типа и тактики действия. Они приводят заслонку в открытую позицию.

Схема работы

Клапаны дымоудаления проходят обязательную сертификацию.

Она является непременным условием для всех противопожарных изделий, которые выпускаются в России.

Приборы способны выдерживать воздействие огня в течение часа, полутора или двух в зависимости от модели.

Буквенное обозначение данного показателя выражается латинскими символами El.

Схема действия заключается в следующем: когда поступает сигнал от приемно-контрольного прибора, происходит открытие заслонки.

По причине этого продукты горения благодаря системе вентиляции удаляются из помещения.

Виды изделий и их габариты

По способу установки клапаны дымоудаления бывают:

  • Стеновыми.
    Обл адают одним присоединительным фланцем, позволяющими совершать установку в монтажном проеме в воздуховоде, стене, подвесном потолке, перегород ке. Привод располагается во внутренней части корпуса.
  • Шахтные (канальные). Данный вид устройств обладает двумя фланцами по каждой стороне. Их монтируют в шахтах или соединяют ими короба каналов для вывода дыма наружу. Управляются внутренними или внешними приводами.

По принципу срабатывания:

  • Нормально закрытые. К такому типу относятся почти все отечественные клапаны дымоудаления. Их устанавливают на воздуховоды общеобменной вентиляционной системы, что объясняет высокую популярность таких устройств.
  • Нормально открытые. Эксплуатируются лишь в составе систем дымоудаления противодымной защиты.
  • Двойного действия. Такие клапаны являются одновременно открытыми и закрытыми, что делает их универсальными для всех вентиляционных систем.

  • Общепромышленные. Предназначены для очищения воздуха в помещениях с нормальными условиями.
  • Устойчивые к коррозионным воздействиям. Используются для установки в вентиляционных системах, которые контактируют с повышенной влажностью и химически агрессивным воздухом.
  • Взрывозащищенные. Применяются для монтажа в производственных помещениях и складах, а также в зданиях с высоким риском взрывопожарной опасности.

Устройства для удаления дыма имеют разные размеры: от сечения 10×10 до 50×90 сантиметров.

Выбор габаритов зависит от итогов расчета удаления дыма с объекта, которые проводят сотрудники проектных организаций, ориентируясь на площадь, конфигурацию здания, объема выводимых дымовых газов и поступающего свежего воздуха.

Приводы

В клапанах для удаления дыма одними из самых распространенных являются приводы Belimo.

Их можно эксплуатировать как с возвратными пружинами, так и без таковых.

В первом варианте перемещение клапана в исходную позицию происходит благодаря действиям пружины.

Во втором варианте клапан возвращается по причине работы электрического мотора.

Читайте также  Объемные датчики движения охранной сигнализации

Приводы Belimo имеют следующие достоинства:

  • простота использования;
  • долгий срок службы;
  • небольшие габариты;
  • превосходная прочность.

Как подключаются

Способ подключения противодымных приборов такой же, как и противопожарных клапанов.

Графическое обозначение принято согласно 1.6 стандарта СТО НП АВОК 1.05-2006

Прибор обладает кодом 1.6.06.

Общие правила

Установка системы вентиляции в общем осуществляется в соответствии с определенным правилами:

  1. Во в ремя возведения помещений от подвалов и выше будущей крыши оборудуются вертикальные вентиляционн ые шахты, которые наделены высокой стойкостью к воздействию огня, потому что в основном делаются из кирпича.
  2. Сквозь здание прокладывают в горизонтальном положении воздуховоды. Их короба изготавливают из оцинкованной стали. Система подвергается обработке огнестойкой штукатуркой, пеной и базальтовым материалом.
  3. Монтаж клапанов дымоудаления должен проводиться бережно, чтобы избежать повреждения корпуса. В противном случае заслонка не будет работать.

Заключение

Клапаны дымоудаления – необходимые устройства в вентиляционной системе, которые позволяют безопасно вывести людей из помещения в случае возникновения пожара.

Они эффективно очищают воздух от продуктов горения, тем самым избавляя организм человека от отравления дымом.

Их установка должна проводиться специалистами, которые могут гарантировать высокое качество монтажа.

Желаю вам всего доброго!

И не забывайте рекомендовать данный материал для ознакомления друзьям и знакомым.

Подключение клапанов дымоудаления к пожарной сигнализации

Схему управления вентсистемами и шкафы управления вентиляцией и дымоудалением проектируете Вы.
АПС формирует вообще сигналы «Внимание», «Пожар» и «Неисправность»+ возможно формирование задержек и сигналов управления оповещением в определенном виде. но все это сигнал «Пожар». Все остальное — алгоритм работы уже АСУ вентсистем, систем диспетчеризации лифтов и т.д.
Возможно формирование адресных сигналов «Пожар» 1,2,3 и т.д. В зависимости от зон где необходимо управление той или иной системой в данной зоне. Но это как парвило выдается с тех.заданием на проектирование АПС.

Ясно. как выражается наш шеф «пытаетесь объять необъятное»
Согласованием систем (АПС, АСУ вентсистемами, диспетчеризация лифтов, АСУ дымоудалением, подпорами, клапанами, дверями) у нас занимаются все соответствующие отделы, при этом выдают друг другу тех. задания на выдачу тех или иных сигналов.
Действительно подавать сигнал «Пожар» с необходимыми задержками — задача проектировщиков АПС и СОУЭ.
В данной конфе — получилось так что уже предупреждают о закрытии клапанов раньше отключения вентиляторов, расчет нагрузки при одновременном включении. Моё мнение это уже задача проектировщиков соответствующих систем, кабы у них там что не сгорело или посыпалось. насколько я помню автоматика управления клапанами задвижками и вентиляторами вентсистем. предусматривает такие случаи и закрывать клапан раньше отключения вентилятора. или неверный расчет нагрузки . это грубая ошибка проектировщиков АСУ и тех самых шкафов управления . и никак не относится к АПС. Не заню вообще как по сигналу АПС можно управлять различными элементами ДРУГОЙ системы. в частности дымоудалением. вот например здесь.

«2 этап (через 10 сек. после сигнала «ПОЖАР»)
— закрытие огнезадерж. клапанов (там, откуда «ПОЖАР»)
— открытие клапанов дымоудаления (там, откуда «ПОЖАР»)
3 этап (через 20 сек. после сигнала «ПОЖАР»)
— включение вентиляторов дымоудаления»

Если в здании предусмотрена СИСТЕМА ДЫМОУДАЛЕНИЯ. то согласование работы ее узлов никак не зависит от работы АПС. и задержки должны предусматриваться внутри нее.
Грубо говоря, вы даете сигнал запуска. а не управляющие сигналы.

Если в здании система управления дымоудалением и вентиляцией НЕ ПРЕДУСМОТРЕНА. а лишь даны клапана, задвижки и прочие вентиляторы. то пожалуйста занимайтесь))))) Штука сложная, интересная и чреватая последствиями.

К вышеперечисленному могу добавить сигнал в пожарную часть. Часто требуют.

Важно у проектировщика по дымоудалению узнать зоны дымоудаления. В этих зонах предусмотреть установку нужного количества датчиков по нормативам для запуска дымоудаления (смотря какая система).
Запуск дымоудаления — это, чаще всего, самый сложный пункт в концепции. И обязательно в концепции указать количество датчиков в зонах и тоже это согласовать.

При пожаре необходимы сигналы:
1. Пожар.
2. по одному сигналу на каждую зону дымоудаления (клапана открывают, запускают нужные вентиляторы специалисты по автоматике дымоудаления).

В любой организации у зам. директора должена быть папочка с документами по названием «Положение об отделе. »
В них четко расписаны обязанности, права и функции. отделов.
На крайний случай подарите ГИПу документ РД 25.952-90 почитать.

Я делаю проще печатаю экземпляр РД 25.952-90
Достаю по всем приложениям необходимые данные. для АПС
Если сам не могу заставляю ГИПа. только после этого проектируем АПС.
При этом на ТЗ стоят все подписи.

Ни слова о размножении сигналов там кроме.

4, Для формирования командного импульса на отключение вентиляции и технологического оборудования предусмотреть выходы аппаратуры пожарной сигнализации:
а) общий
б) по шлейфам

По ТЗ Вам нужно сделать пожарку и оповещение.
И все.
Если кто-то говорит, что надо дать сигнал на запуск дымоудаления, Вы отвечайте: «Скажите (в письменной форме), где должно быть возгорание, чтобы сработало реле, и я сделаю».
Вентиляционщик скажет: «А я не знаю, как надо».
В отвечаете: «я тоже, мое дело просигнализировать о пожаре».

Если Вы видите, что никому ничего не надо и заданий нет, то пишите письмо заказчику, что обычно по пожарной сигнализации запускается дымоудаление, а сейчас это никто не требует с меня.

На сложном объекте разработка концепции и согласование с пожарным похорошему делается отдельным договором.
Часто заказчик это не понимает, и начинает вешать на кого-то.
Важно вовремя откреститься и показать, что в договоре этого нет.

1. Вам необходимо знать зоны. для которых необходимо вырабатывать сигналы АПС «Пожар1», «Пожар2», «Пожар3″и т.д. Задание выдает ОВ.

2. Вам придется расчитывать не только время запуска для управления. но и все технические параметры «железа» примененного в данных системах, нагрузки на приводах клапанов, нагрузки на вентиляторах, обеспечивать безопасное включение отключение, развязки . К тому же там тоже необходим контроль за исполнением. команд с выходов реле, то есть проверка не заклинило где то и проверка исправности всех приводов.
Конструктивно это представляет собой шкаф напичканый релейными устройствами, контрольно-измерительными приборами и множеством различного электрооборудования. Данный шкаф должен принимать сигналы «пожар1, 2, 3» и т.д. и в соответствии с ними закрывать нужный клапан или отключать вентилятор. Это и есть АВТОМАТИЧЕСКАЯ система управления дымоудалением.

Если Вы хотите запроектировать АПС с выдачей сигналов «Пожар 1,2,3» по зонам. а потом через релейные усилители подключить к ним различные виды устройств . якобы. предназначенных для дымоудаления. Это не автоматическая система управления дымоудалением. а схема запуска исполнительных устройств и приводов от АПС. При этом управляет ей именно АПС. а не специальная система управления(АСУ). Данные схемы никак не описаны в НПБ. Есть только упоминание о ФОРМИРОВАНИИ КОМАНД.

Еще забыл. что выше я писал . о зонном запуске дымоудаления..это обязанность проектировщиков АПС. так как это зависит от работы АПС 9именно извещателей в той или иной зоне)

2 Фрай. С точки зрения заказчика важно, в первую очередь, не задохнуться ядовитым дымом при пожаре, а какие конкретно элементы автоматики и инженерии обеспечат выполнение этого условия — глубоко вторично. И, что характерно, нигде производственной автоматике, невзирая на всю её псевдоинтеллектуальщину, не доверяют исполнение противопожарных функций. Везде таковые реализуются отдельными (под)системами. С помощью «болидовских погремушек» можно строить (если ruki.sys правильно заточены :-)) весьма крупные и очень гибкие автоматизированные системы противопожарной защиты, каковые, если выполнят свою задачу — защитить людей от действия ОФП — как раз и обеспечат вам репутацию отличного специалиста. От дизайна шкафов, который, к слову сказать, можно сделать любым за соответствующее вознаграждение со стороны заказчика, репутация зависит слабо.

2 beda911 «Алгоритм работы автоматики вентсистем — это дело специалистов по вентсистемам!» — исключая дымоудаление и противопожарные клапана, потому что зачастую вентиляционщики просто не обладают нужной квалификацией. Как в вашем случае с «тётей». Ну не сталкиваются они с дымом и высокой температурой в вентканалах, не их опыт, не их ответственность.

2 Фрай. При чём сечение кабеля к напряжению? Если какой-то рассчёт в проекте неправильный, неважно какой, виноват в общем случае ГИП: не проверил работу подчинённых ему направленцев. Характерно, что, если вдруг 1-я категория электроснабжения, учтённая вами, окажется 3-й, вы свалите ответственность на электриков, не так?

Большая часть этого треда проистекла из нежелания некоторых российских проектировщиков нести какую бы то ни было ответственность за работоспособность проектов в целом. Весьма распространена привычка так называемых ГИПов браться за пожарные подсистемы, не напрягаясь необходимостью обеспечить согласование частей друг с другом и обязательностью выполнить главную задачу — проектным решением защитить жизнь людей. Типа прибор подсоединён (на схеме, реалии, как обычно, не в тазик) — проектант АПС в шоколаде, вентилятор подключён — проектант ДУ в шоколаде, насос прицеплен — гидравлик в шоколаде и т.д. А сам ГИП вообще ни при чём. А люди ежели всё-таки сгибли — так это не наша, видите ли, отрасль, не наша компетенция или ещё чего там, такой в этом треде подтекст.

Читайте также  Сигнализация датчик движения с сиреной

Подключение клапанов дымоудаления к пожарной сигнализации

При проектировании систем приточно-вытяжной противодымной вентиляции и пожарной безопасности систем общеобменной вентиляции и кондиционирования, следует руководствоваться требованиями и рекомендациями различных нормативных документов: федеральные законы, технический регламент, своды правил, государственные стандарты и т.д.

Шкафы управления исполнительными устройствами пожарной автоматики систем противодымной вентиляции (противопожарные НО и НЗ клапаны, вентиляторы ДУ и ПД) являются компонентами блочно-модульного прибора управления пожарного (ППУ) (п. 7.2.6 Изменение № 1 к ГОСТ Р 53325-2012), и подлежат обязательной сертификации на соответствие требованиям пожарной безопасности (ФЗ № 123 Статья 145 п. 4).

Основными нормативными документами, регулирующими производство шкафов управления и устанавливающих нормативный контроль за исполнение требований пожарной безопасности, являются:

  1. Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
  2. ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний»;
  3. СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Согласно СП 7.13130.2013 Раздел 4 пп. 4.3: При реконструкции и техническом перевооружении действующих производственных, жилых, общественных и административно-бытовых зданий допускается использовать существующие системы отопления, вентиляции и кондиционирования, в том числе противодымной вентиляции, если они отвечают требованиям настоящих правил.

СП 7.13130.2013 п. 7.1: Противодымную вентиляцию следует предусматривать для предотвращения поражающего воздействия на людей и (или) материальные ценности продуктов горения, распространяющихся во внутреннем объеме здания при возникновении пожара в одном помещении на одном из этажей одного пожарного отсека.

Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками, и систем вытяжной противодымной вентиляции, предназначенных для защиты атриумов и пассажей, не имеющих конструктивного разделения на пожарные отсеки. Системы приточной противодымной вентиляции должны применяться только в необходимом сочетании с системами вытяжной противодымной вентиляции. Обособленное применение систем приточной противодымной вентиляции без устройства соответствующих систем вытяжной противодымной вентиляции не допускается.

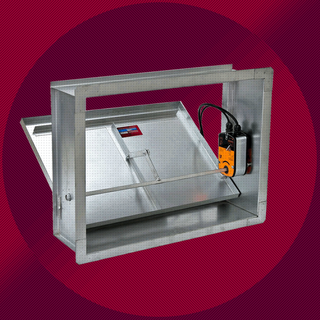

Огнезадерживающие (НО) и противодымные (НЗ) клапаны

Противопожарные нормально открытые (огнезадерживающие) клапаны предназначены для предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем общеобменной вентиляции и кондиционирования воздуха зданий и сооружений (Раздел 6 СП 7.13130.2013 и п. 7.13а)

СП 7.13130.2013 п. 6.24: Для зданий и помещений, оборудованных автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией, следует предусматривать автоматическое отключение при пожаре систем общеобменной вентиляции, кондиционирования воздуха и воздушного отопления (далее — системы вентиляции), а также закрытие противопожарных нормально открытых клапанов.

Отключение систем вентиляции и закрытие противопожарных НО клапанов должно осуществляться по сигналам, формируемым автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией, а также при включении систем противодымной вентиляции в соответствии с п. 7.19.

Противопожарные нормально открытые (огнезадерживающие) клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая неразрывность противопожарной преграды.

Противопожарные нормально закрытые (дымовые, противодымные) клапаны предназначены для систем вытяжной и приточной противодымной вентиляции (Раздел 7 СП 7.13130.2013 п. 7.11в, п. 7.17д), а также для систем удаления дыма и газа после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях (без пожара) клапаны закрыты. При пожаре нормально закрытые клапаны переходят в рабочее состояние — открываются — для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, а также для удаления дыма и газа после тушения пожара газовыми, аэрозольными или порошковыми установками пожаротушения.
В системах вытяжной противодымной вентиляции (системы дымоудаления) клапаны НЗ должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

Для управления исполнительным механизмом (заслонкой) противопожарных нормально закрытых и дымовых клапанов должны устанавливаться приводы, управляемые подачей напряжения, — электромагнитные приводы и реверсивные электроприводы, которые удовлетворяют требованию п. 7.19 СП 7.13130.2013.

Согласно п. 7.19 СП 7.13130.2013 Исполнительные механизмы противопожарных нормально закрытых (дымовых) клапанов должны сохранять заданное положение заслонки клапана при отключении электропитания привода клапана.

Также, согласно СП 60.13330.2012 п. 12.4 Дымовые и противопожарные клапаны, дымовые люки, фрамуги (створки) и другие открывающиеся устройства шахт, фонарей и окон, предназначенные для противодымной защиты, должны иметь автоматическое, дистанционное и ручное (в местах установки) управление.

Электроприводы противопожарных клапанов

На противопожарных клапанах устанавливаются следующие типы приводов:

  1. электромеханические приводы с возвратной пружиной;
  2. реверсивные электроприводы;
  3. электромагнитные приводы.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы:

  • назначение клапана (нормально открытый, нормально закрытый и дымовой);
  • нормативные требования к способам управления срабатыванием клапана при пожаре;
  • место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре;
  • затраты на эксплуатацию клапанов.

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

1. Электромеханические приводы с возвратной пружиной

Применение: устанавливаются на противопожарные нормально открытые (огнезадерживающие) клапаны

Пример: приводы BELIMO: BF230; BLF230; BF24; BLF24

Управляющим сигналом на срабатывание клапанов с электромеханическим приводом является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение.

При подаче напряжения на привод, электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность.

2. Реверсивные электрические приводы

Применение: устанавливаются на противопожарные нормально закрытые (дымовые) клапаны

Пример: приводы BELIMO: BE230; BLE230; BE24; BLE24

На дымовых и нормально закрытых противопожарных клапанах устанавливаются реверсивные электроприводы, предназначенные для работы в условиях повышенных температур окружающей среды.

Эти приводы перемещают заслонку клапана из исходного положения (закрыта) в рабочее (открыта) и обратно при помощи электродвигателя. Управляющим сигналом на срабатывание клапана в данном случае является подача напряжения на соответствующие клеммы питания привода.

Преимуществом реверсивных приводов является невозможность перемещения заслонки противопожарных клапанов из исходного положения в рабочее при любых вариантах отключения напряжения на объекте, в том числе при тушении пожара подразделениями противопожарной службы. По этой причине противопожарные клапаны с реверсивным электроприводом используются исключительно в приточно-вытяжных системах противодымной вентиляции, имеющих несколько клапанов с адресным управлением, например, в системах дымоудаления зданий повышенной этажности, в системах приточной противодымной вентиляции незадымляемых лестничных клеток типа НЗ и т.п.

3. Электромагнитные приводы

Применение: устанавливаются как на нормально открытые (огнезадерживающие), так и на нормально закрытые (дымовые) противопожарные клапаны

Примеры: приводы ПЭМ 038, ПЭМ 091, ПЭМ 119, ЭМ-01-ТМ, ЭМ-25 и прочие

Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой. Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и НЗ клапанов в положении «закрыт», для НО (огнезадерживающих) клапанов — «открыт»).

Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана, посредством реле времени, напряжение 220 В с электромагнита снимается, для обеспечения безопасности людей и сохранения работоспособности привода.

Преимуществом электромагнитного привода является быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение, а недостатком — необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.
