Кнопка ручного пуска установок системы дымоудаления

УДП 513-11 ПУСК ДЫМОУДАЛЕНИЯ, ЦВЕТ ОРАНЖЕВЫЙ Устройство дистанционного пуска

Купить по клубной цене

  • Описание
  • Характеристики
  • Доставка
  • Документация
  • Отзывы
  • Консультация

Устройство дистанционного пуска электроконтактное адресное. Цвет оранжевый, надпись ПУСК ДЫМОУДАЛЕНИЯ. для ручного включения исполнительных устройств в системах противопожарной защиты и охранно- пожарной сигнализации., : питания от адресной линии связи; ток потребления – не более 170 мкА; диапазон рабочих температур – от -40 до +60 °С.

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 предназначено для ручного формирования сигнала на запуск различных инженерных систем противопожарной защиты в адресных системах пожарной и охранно-пожарной сигнализации .

Особенности:

Технические характеристики
Напряжение питания от АЛС (24±4) В
Усилие нажатия на приводной элемент, не менее 25 Н
Степень защиты оболочки извещателя IP 31
Габаритные размеры извещателя, не более 88?85?46 мм
Диапазон рабочих температур минус 40 до плюс 60 °С
Средний срок службы 10 лет

Технические характеристики УДП 513-11 ПУСК ДЫМОУДАЛЕНИЯ:

УДП 513-11 работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-4А» или «Рубеж-2ОП» и предназначено для ручного включения следующих исполнительных устройств системы: МПТ-1, МДУ-1, РМ, РМ-К, МРО-2М, ШУЗ, ШУ.

Питание и информационный обмен устройства дистанционного пуска осуществляются по двухпроводной адресной линии связи. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие средние и крупные коммерческие объекты.

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Адресное устройство дистанционного пуска УДП 513-11 состоит из основания, корпуса и защитной крышки. В крышке имеется выпадающий элемент. Для обеспечения доступа к приводному элементу кнопки следует нажатием на центр выдавить выпадающий элемент крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Устройство дистанционного пуска УДП 513-11 приводится в действие путем нажатия кнопки. Кнопка и оптические индикаторы информации о режимах работы устройства дистанционного пуска и состоянии обмена по двухпроводной адресной линии находятся под защитной крышкой. В центре кнопки расположено отверстие под ключ для возврата кнопки в исходное состояние. Для возврата кнопки необходимо вставить ключ до упора в отверстие. Ключ входит в комплект поставки.

Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод который в состоянии НОРМА промаргивает с частотой 1 раз в 5 секунд, а в режиме сработки частота промаргивания составляет 2 раза в 1 секунду.

Характеристики УДП 513-11 ПУСК ДЫМОУДАЛЕНИЯ:

  • Тип адресного устройства: Устройство дистанционного пуска
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет

Задайте вопрос специалисту о УДП 513-11 ПУСК ДЫМОУДАЛЕНИЯ, ЦВЕТ ОРАНЖЕВЫЙ Устройство дистанционного пуска

Как работает кнопка ручного пуска пожаротушения

Во время возгорания автоматика иногда срабатывает не сразу. Это зависит от характеристик системы, степени удаленности датчиков от очага пожара. На такой случай при обнаружении пламени предусмотрены кнопки ручного пуска пожаротушения. Но они используются и для других целей.

Рассмотрим, для решения каких задач устанавливается ручное управление противопожарными агрегатами, принцип действия кнопок, технические характеристики и нормативные требования к ним.

  1. Устройство дистанционного пуска
  2. Что это
  3. Описание
  4. Назначение
  5. Принцип действия
  6. Технические характеристики
  7. Разновидности
  8. Схема подключения
  9. Область применения
  10. Нормативная документация и сертификаты
  11. Выводы

Устройство дистанционного пуска

Любая автоматическая установка оснащена стартовыми механизмами. Обычно работа систем начинается при достижении определенных параметров окружающей среды. Но иногда возникает необходимость принудительного запуска, в этом случае устанавливается пуск пожаротушения ручной.

Что это

Фактически устройство дистанционного старта является переключателем, принудительно замыкающим цепь, по которой проходит сигнал к системе управления. Производится пуск пожаротушения.

Описание

Дистанционный переключатель представляет собой небольшой контейнер, окрашенный в яркий цвет (зависит от того, включение какой функции производится), защищенный от случайного воздействия крышкой. Внутри находится кнопка пуска пожаротушения.

Агрегаты дистанционного старта противопожарных механизмов обозначаются табличками, размещенными возле них в виде наклеек или надписей (указывается принцип вскрытия защитной крышки, функция кнопки).

Назначение

Такие устройства устанавливаются для разных целей. В зависимости от того, какая система активируется при приведении их в действие, футляры окрашиваются в разный цвет.

Чаще всего можно увидеть коробочки красного цвета. Внутри размещены устройства ручного пуска пожаротушения. После нажатия такой кнопки включается оповещение о возгорании (извещатель), отправляется сигнал на диспетчерский пульт, производится пуск оборудования, предназначенного для тушения огня. В большинстве зданий это спринклерная или дренчерная подача воды.

В некоторых случаях можно увидеть кнопки в коробочке другого цвета. Они запускают установки дымоудаления, насосы, световые знаки эвакуации и др.

Устройства пуска входят в общую противопожарную конфигурацию, дублируя автоматические механизмы запуска.

Также системы дистанционного старта используются для контроля исправности электрических сетей и пусковых механизмов.

Принцип действия

При нажатии кнопки (перемещении рычага) происходит замыкание сигнальной цепи. Электрическая команда отправляется на пульт пожарной охраны. Параллельно подключаются системы пожаротушения, дымоудаления, сигнализации, подсветка эвакуационных знаков – все те мероприятия, на которые рассчитан конкретный пожарный извещатель.

Принцип действия устройства дистанционного пуска

Технические характеристики

Рассмотрим параметры наиболее популярных приборов. В таблице описаны устройства пуска средств пожаротушения (УПСП), которые дают старт системам гашения пламени в ручном режиме и позволяют произвести диагностику оборудования и дистанционное включение автоматики для дымоудаления, огнезащиты с передачей сигнала на приборы систем.

Наименование Напряжение питания, вольты Температуры эксплуатации, градусы Цельсия Габариты: высота/ ширина/ глубина, миллиметры
УПСП 12.02, УПСП 24.02, УПСП 12–24.01 12–36 –60/+60 86/52/28
УДП 513-10 пуск пожаротушения желтый 9–30 –40/+60 88/85/46
УДП-И пуск пожаротушения 9–28 –40/+70 108/100/27
УДП 513-11 24 –40/+75 88/85/46

Такие устройства могут осуществлять ручное включение любых систем ликвидации огня – водяных, пенных, порошковых, газовых, аэрозольных.

Разновидности

Футляр для ручного пуска пожаротушения, кнопка включения окрашиваются в разные цвета в случае различного предназначения:

  • красный – оповещение о пожаре;
  • желтый – тушение возгорания;
  • оранжевый – подключение систем дымоудаления;
  • зеленый – снятие блокировки с эвакуационных путей;
  • синий, белый – не регламентируется, используется для предоставления дополнительных возможностей, назначение указывается на табличке рядом, например, «вызов полиции», «охрана».

УПСП 12.02

Устройства дистанционного пуска классифицируются по возможности определения места, из которого пришло сообщение:

  • адресные, позволяющие идентифицировать точку, из которой подан сигнал;
  • пороговые, отправляющие команду без указания расположения места активирования кнопки.

УДП 513-10

Схема подключения

В зависимости от выбранной системы автоматического пожаротушения может быть два варианта присоединения ручного пуска:

  1. Отдельное встраивание устройств в прибор для пожаротушения или дымоудаления, подпора воздуха, администрирования инженерных коммуникаций сооружения. При этом приборы связаны между собой по сети и используют единое адресное пространство (например, оборудование «Рубеж»).
  2. Дополнительная система проводов от одного сетевого контроллера к другому, от контактов сигнально-пускового блока на шлейфы управляющих приборов (система «Болид»).

В строениях с разветвленной системой пожаротушения предпочитают установку специального шкафа, в котором предусмотрена возможность пуска любой противопожарной цепи.

Область применения

Сейчас автоматические системы пожаротушения устанавливаются практически во всех возводимых зданиях: на производствах, складах, в торговых центрах, социальных учреждениях, высотных многоквартирных жилых домах.

В любом строении, где установлено оборудование для пожаротушения, предусматривается монтаж ручной подачи сигнала как дополнительной тревожной системы.

Дистанционные устройства помогают проверить работоспособность всех цепей и агрегатов схемы.

Автоматическое противопожарное оборудование не исключает размещение огнетушителей в местах вероятного возникновения огня.

Монтаж устройств ручного пуска – это дополнительные расходы. Цена на них варьируется от ста до нескольких тысяч рублей.

Устройство дистанционного пуска

Нормативная документация и сертификаты

Установка кнопок извещателей о пожаре и включения противопожарных систем регламентируется целым рядом законов и подзаконных актов.

Во-первых, такие устройства относятся к приборам управления и должны корреспондировать с требованиями 123-ФЗ, на соответствие которым необходима сертификация.

Во-вторых, технические условия к деталям установок пожаротушения прописаны в ГОСТ Р 50969-96.

В-третьих, нормы проектирования тоже регулируют необходимое количество кнопок ручного запуска оборудования в СП 5.13130.2009.

В-четвертых, ГОСТ 12.4.009 обозначает обязательное размещение дистанционного пуска установок возле эвакуационных выходов. Более подробные правила расположения прописаны в ГОСТ 12.4.009-83 ССБТ.

В-пятых, ГОСТ 53325 указывает на обязательность сертификации УДП.

Выводы

Устройства дистанционного пуска систем пожаротушения должны присутствовать в определенных нормативными документами точках.

Обязательно цветовое обозначение места расположения кнопок и наличие табличек или наклеек с инструкцией по их использованию.

Выбор систем ручного пуска производится после анализа совместимости со смонтированным противопожарным оборудованием (на основании сравнения цен).

Предлагаемые устройства должны быть сертифицированы.

Кнопка ручного пуска установок системы дымоудаления

Сделано
в России

Устройство дистанционного пуска надпись ДЫМОУДАЛЕНИЕ оранжевый адресный встроенный изолятор КЗ (УДП 513-3АМ исп.02)

  • Код товара 4471803
  • Артикул УДП 513-3АМ исп.02
  • Производитель Болид

Сделано
в России

Устройство дистанционного пуска УДП 513-10 ПУСК ДЫМОУДАЛЕНИЯ оранжевый (УДП513-10 ПУСК ДЫМ оран)

  • Код товара 5980136
  • Артикул Rbz-121224
  • Производитель Рубеж/УДП

Сделано
в России

Устройство дистанционного пуска УДП 513-11 »ПУСК ДЫМОУДАЛЕНИЯ», цвет оранжевый Адресная система (УДП513-11 ПУСК ДЫМ оран)

  • Код товара 6302929
  • Артикул Rbz-121723
  • Производитель Рубеж/Адресная система

Сделано
в России

Модуль автоматики дымоудаления МДУ-1С прот.R3 Адресная система R3 (МДУ-1С R3)

  • Код товара 7191580
  • Артикул Rbz-119542
  • Производитель Рубеж/Адресная система R3

Сделано
в России

Адресный модуль управления клапаном дымоудаления МДУ-1 прот. R3 (версия ПО 1.18) (МДУ-1 прот.R3)

  • Код товара 5684870
  • Артикул Rbz-070956
  • Производитель Рубеж/Адресная система R3

Сделано
в России

Устройство дистанционного пуска УДП 513-11 прот. R3 »ПУСК ДЫМОУДАЛЕНИЯ», цвет оранжевый Адресная система R3 (УДП513-11-R3ПУСК ДМ оран)

  • Код товара 1320904
  • Артикул Rbz-122220
  • Производитель Рубеж/Адресная система R3

Сделано
в России

Модуль дымоудаления МДУ-1 исп.01 R1 Адресная система R1 (МДУ-1 исп.01 R1)

  • Код товара 9904187
  • Артикул Rbz-070957
  • Производитель Рубеж/Адресная система

Сделано
в России

Модуль дымоудаления МДУ-1 исп.02 Адресная система R1 (МДУ-1 исп.02 R1)

  • Код товара 6382725
  • Артикул Rbz-070958
  • Производитель Рубеж/Адресная система

Сделано
в России

УДП 535-50 Дымоудаление (00-00002303)

  • Код товара 1420456
  • Артикул 00-00002303
  • Производитель Магнито-Контакт

Сделано
в России

Модуль автоматики дымоудаления МДУ-R2 (исп.220В ) (МДУ-R2 исп.220)

  • Код товара 6521887
  • Артикул Rbz-070966
  • Производитель Рубеж/Адресная система Global

Сделано
в России

Модуль автоматики дымоудаления МДУ-R2 (исп.24В) (МДУ-R2 исп.24)

  • Код товара 9165453
  • Артикул Rbz-070967
  • Производитель Рубеж/Адресная система Global

Сделано
в России

УДП 535-26 Север Дымоудаление (00-00001518)

  • Код товара 4783447
  • Артикул 00-00001518
  • Производитель Магнито-Контакт

Сделано
в России

УДП 535-26 Север Дымоудаление с ИВС-2 (00-00002221)

  • Код товара 1316147
  • Артикул 00-00002221
  • Производитель Магнито-Контакт

Сделано
в России

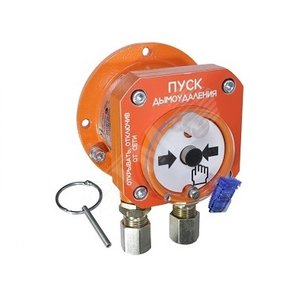

Устройство дистанционного пуска дымоудаления (00000005740)

  • Код товара 2088536
  • Артикул 00000005740
  • Производитель Спектрон

Сделано
в России

Устройство дистанционного пуска УДП 535-50 Дымоудаление МКВ М20К (00-00002441)

  • Код товара 5027380
  • Артикул 00-00002441
  • Производитель Магнито-Контакт

Сделано
в России

Устройство дистанционного пуска УДП 535-50 Дымоудаление МКВ М20Т1/2 (00-00002444)

  • Код товара 5016422
  • Артикул 00-00002444
  • Производитель Магнито-Контакт

Сделано
в России

Устройство дистанционного пуска УДП 535-50 Дымоудаление МКВ М20Т3/4 (00-00002445)

  • Код товара 8043339
  • Артикул 00-00002445
  • Производитель Магнито-Контакт

Сделано
в России

Устройство дистанционного пуска УДП 535-50 Дымоудаление МКВ М20Б2 (00-00002440)

  • Код товара 1268843
  • Артикул 00-00002440
  • Производитель Магнито-Контакт

Сделано
в России

Устройство дистанционного пуска УДП 535-50 Дымоудаление МКВ М20КМ15 (00-00002446)

  • Код товара 2100170
  • Артикул 00-00002446
  • Производитель Магнито-Контакт

Сделано
в России

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Шкафы управления системой дымоудаления: модели, работа, обслуживание

Блоки управления дымоудалением и клапанами противопожарными, а также подпором воздуха в помещения строительных объектов, расположенных на путях эвакуации, в шахты пассажирских, пожарных лифтов, объединяются в общем корпусе шкафа управления дымоудалением.

Этот вид оборудования противопожарной автоматики является неотъемлемой частью систем принудительного дымоудаления, которыми должны оснащаться большинство объектов защиты по указаниям раздела 7 «Противодымная вентиляция» СП 7.13130, введенного в 2013 году, о требованиях пожарной безопасности ко всем видам отопительных, вентиляционных систем.

Шкаф управления дымоудалением ШКП Болид

Типовой/стандартный шкаф управления вентиляторами дымоудаления, подачи наружного воздуха, содержит блок контроля, запуска от 1 до 4 вытяжных вентиляторов удаления дымовых газов или приточных вентиляторов подпора воздуха.

Поэтому для нормального функционирования установки противодымной защиты необходимо включать в проектную схему как минимум два шкафа для управления вентиляторами дымоудаления и подачи чистого наружного воздуха, а команды на срабатывание противопожарных клапанов подавать от приборов систем сигнализации, установок тушения пожаров.

Многофункциональные, а также нестандартные шкафы/щиты управления противодымной защитой, заказываемые по разработанным проектам систем дымоудаления и подпора воздуха для крупных общественных, производственных строительных объектов, кроме типового набора вышеперечисленного оборудования, содержат в корпусах изделий дополнительные блоки контроля, запуска исполнительных механизмов, электроприводов:

  • Огнезадерживающих клапанов, установленных на воздуховодах общеобменной вентиляции объекта защиты.
  • Клапанов дымоудаления, являющихся приемными устройствами для летучих, газообразных продуктов процесса горения перед транспортировкой по огнестойким коробам, шахтам для выброса в атмосферу.
  • Противопожарных фрамуг.
  • Зенитных фонарей, люков дымоудаления.

Виды шкафов управления противодымной защитой по месту установки:

  • В пожарных постах, диспетчерских, помещениях охраны, пультовых централизованного наблюдения, где смонтировано оборудование систем безопасности.
  • В помещениях, находящихся вне обслуживаемых системами дымоудаления пожарных отсеков объекта защиты.

Уточнения:

Шкаф противодымной вентиляции – когда управление осуществляется из многофункционального шкафа не только дымоудалением, но и подпором воздуха, противопожарными клапанами.

Но, если шкаф управляет только 1 вентилятором дымоудаления, 1 огнезадерживающим клапаном – это шкаф управления дымоудалением.

Компании производители как только свою продукцию не называют – это:

  • шкафы управления дымоудалением;
  • шкафы/блоки/приборы управления противодымной вентиляцией;
  • шкафы пожарной автоматики дымоудаления и т. п.

Шкаф управления вентилятором дымоудаления или подпора воздуха ШУВ-1

Принцип работы

В шкафу контроля за работоспособностью систем дымоудаления происходит управление всем входящим в состав оборудованием, исполнительными устройствами, механизмами, в соответствии с указаниями пункта 7.20 СП 7.13130, по следующему алгоритму:

  • В автоматическом режиме – по командному сигналу от централизованных, пожарных приемно-контрольных приборов установок сигнализации, блоков/приборов управления системами тушения огня.
  • В дистанционном режиме – из помещения пожарного поста, пульта охраны, дежурной смены диспетчерской; или от кнопок ручного пуска.
  • Отключение всего оборудования вентиляционных систем воздухообмена, кондиционирования с закрытием противопожарных огнезадерживающих клапанов.
  • Включение вытяжной системы дымоудаления с открытием клапанов дымоудаления.
  • Обязательная задержка от 20 до 30 с, затем включение приточных установок подачи чистого воздуха, входящих в состав систем противодымной защиты объекта.

Опережающее включение установок удаления дыма вызвано как необходимостью первоочередной инфильтрации летучих токсичных продуктов процесса горения из помещений, так и действенным способом избежать пневматических ударов, перегрузки системы электроснабжения объекта, вполне возможной при одновременном запуске всего комплекса оборудования – электроприводов клапанов, электродвигателей вентиляторов.

Порядок обслуживания

Вся ответственность за работоспособное состояние, своевременное проведение испытаний, проверок технического состояния; за выполнение работ по сервису оборудования установок противодымной защиты, включая шкафы управления дымоудалением, возложена ППР в РФ на руководство объектов, что оборудованы такими инженерными системами.

Оценку технического состояния оборудования противодымной защиты при вводе в эксплуатацию новостроящихся зданий, а также в ходе сервисных работ проводят на основании регламента испытаний, изложенного в ГОСТ Р 53300-2009, в котором указано, что испытания таких систем следует производить периодически – не реже 1 раза в два года.

Однако в сроки, что установлены РД 25964-90, регламентирующего производство работ по сервису систем безопасности, обслуживание должно проводиться более часто – ежемесячно, ежеквартально; с обязательной записью результатов в журналах наблюдения/контроля специалистами организаций, что обладают действующими лицензионными разрешениями МЧС на данный вид услуг.

Модели

Конструкция шкафов управления дымоудалением довольно проста – это навесные металлические корпуса, с запирающимися на замок дверцами.

На внешней стороне изделия находятся индикационные световые панели, сигнализирующие о наличии электропитания, включении автоматического режима, пуска вентиляторов дымоудаления/подачи воздуха, противопожарных клапанов; других исполнительных устройств, механизмов, входящих в состав шкафа управления.

Кроме того, на корпусе изделия смонтирована нажимная кнопка/тумблер ручного запуска оборудования, дублирующая автоматический/дистанционный режим пуска.

Среди известных товарных марок от компаний производителей, изготавливающих востребованные, популярные у специалистов проектных, монтажно-наладочных организаций, эксплуатационных служб объектов шкафы управления, следует выделить несколько моделей изделий:

  • Пожарные приборы управления серии «Шквал-200», выпускаемые компанией «ВЕЗА» из Москвы, предназначены для вытяжных, приточных установок систем противодымной защиты объектов.
  • Шкафы «Шквал-200» осуществляют управление до 4 вентиляторов мощностью до 11 кВт каждый, до 4 противопожарных клапанов в нормально закрытом исполнении, проводя непрерывный контроль неразрывности линий связи между шкафом управления, двигателями вентиляторов, противопожарными клапанами, приборами сигнализации/пожаротушения.
  • В линейке изделий «Шквал-200» выпускаются семь моделей с нумерацией от 211 до 234, с различными конфигурациями блоков управления, позволяющими использовать это оборудование для всех современных проектных решений построения схем противодымной вентиляции защищаемых объектов.
  • Именитая компания «Болид», производящая практически весь спектр оборудования систем безопасности, выпускает модели типовых контрольно-пусковых шкафов линейкой от ШКП-4 до ШКП-250, где цифра обозначает мощность управляемого электродвигателя в кВт.

  • Шкафы в настенном навесном исполнении предназначаются для эксплуатации в составе систем дымоудаления, водяных установок пожаротушения для управления 1 электродвигателем вентиляторов, пожарных насосов, приводов исполнительных устройств.
  • Размеры шкафа – от 400х400х170 до 1000х500х350 мм, масса изделия – от 20 до 70 кг. Степень защиты – от IP 30 до IP
  • Инерционность включения после командного сигнала – не больше 1 с. Температура эксплуатации шкафов от – 30 до 50℃, при влажности до 98% при 25℃.
  • Шкафы управления противодымной защитой/щиты автоматики дымоудаления от производственной компании «Эффективная вентиляция» из Москвы, чье предназначение – это управление в автоматическом/ручном режиме асинхронными электрическими двигателями вентиляторов дымоудаления и/или подачи воздуха, а также противопожарными клапанами, после поступления команды от приборов сигнализации, тушения.
  • Типовая продукция компании – это навесной щит управления дымоудалением, изготовленный в металлическом корпусе, с запираемой дверцей, с нижним подводом кабеля электропитания, проводов коммутации 12/24 В. Управление 1 вентилятором того или иного вида мощностью от 5,5 до 45 кВт, 1 противопожарным клапаном.
  • Напряжение

380/220 В, 50 Гц; степень защиты – от IP 33 до IP 66 в зависимости от предстоящих условий эксплуатации, в том числе во влажных, запыленных помещениях. Температурный диапазон эксплуатации – от 0 до 50℃, с опцией подогрева внутри корпуса изделия – от – 40 до 50℃.

  • Компания на заказ производит шкафы управления группами вентиляторов дымоудаления/подачи, группами противопожарных клапанов, с обеспечением плавного запуска электрических двигателей мощностью больше 11 кВт, в том числе позволяющие вести управление по нескольким зонам задымления на объекте защиты.
  • Аналогично поступают все ведущие компании производители, изготавливая по техническим заданиям и проектным решениям практически любые по набору блоков управления вентиляторами, клапанами, люками, фрамугами, зенитными фонарями дымоудаления шкафы/щиты, контролирующие запуск, надежную работу систем дымоудаления и подачи воздуха.

    Норма П.Б.

    ОБСУЖДЕНИЕ И РАЗЪЯСНЕНИЕ НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ

    дистанционный запуск СОУЭ

    дистанционный запуск СОУЭ

    Доброго времени суток всем Постоянным Читателям нашего сайта и коллегам по цеху! Тема статьи сегодня — дистанционный запуск СОУЭ в частности, а так же в общем, каким именно образом СОУЭ следует запускать. Тема данной статьи возникла из-за спора, который возник между проектировщиками, при конструировании кнопок для запуска оповещения в помещении не пожароопасной категории. Но не будем сразу забегать вперед, а будем разбираться тщательно и постепенно.

    Итак, мы имеем одно этажное производственное помещение категории «Д», то есть не пожароопасное. Согласно приложения «А» к СП5.13130.2009, пункта А.4, помещения категории В4 и Д не подлежат защите автоматическими установками. По этой причине в здании, в котором расположено это производственное помещение, отсутствует система автоматической пожарной сигнализации. Однако, в этом же производственном помещении имеется в наличии система СОУЭ, т.е. система оповещения и управления эвакуацией людей при пожаре. Почему она там есть? Все просто. Согласно СП3.13130.2009, таблице 2, пункта 17, производственные помещения категорий А, Б, В, Г, Д должны оборудоваться 1 типом СОУЭ. Ну вот по этому, и запроектирована в данном помещении СОУЭ 1 типа. Все вроде правильно, все в пределах действующих норм.

    В процессе проектирования возникает следующий вопрос — как именно организовать дистанционный запуск СОУЭ на данном объекте? Ответ быстро находится — наставим кнопки для запуска на эвакуационных путях. Кнопки эти подключим на шлейф приемо-контрольного прибора, который будет контролировать цепи шлейфов данных кнопок на «короткое» и «обрыв», а также будет формировать сигнал запуска звуковых оповещателей СОУЭ, при активации любой из этих кнопок. А сами кнопки применим в виде обычных ИПР. Все вроде ровно «сходится», система управления СОУЭ получается надежной и полностью сама себя контролирует. В общем — красота. Однако, не все так просто! Мы же в России живем! Как выясняется на объекте есть системы вентиляции, воздушного отопления и кондиционирования. Системы эти смонтированы на объекте и успешно работают. Возник «дурацкий» вопрос — нужно ли отключать перечисленные системы вентиляции от кнопок, которые запускают систему СОУЭ? И вот тут «понеслась» — сколько людей столько и мнений! Казалось, бы — что тут особо спорить? Есть абсолютно конкретно описанный пункт в СП3.13130.2009, который регламентирует дистанционный запуск СОУЭ, при отсутствии на объекте автоматических систем пожарной сигнализации или пожаротушения. Раз в раз — наш случай! Приведу пункт дословно.

    3.3 СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматиче ской установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.
    Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям.
    В СОУЭ 3-5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения. Выбор вида управления определяется организацией-проектировщиком в зависимости от функционального назначения, конструктивных и объемно-планировочных решений здания и исходя из условия обеспечения безопасной эвакуации людей при пожаре.

    Из подчеркнутой части нормативного пункта понятно, что в приведенном случае, кнопки для запуска СОУЭ называются «пусковые элементы» и выполнены и размещены они должны быть, как пожарные извещатели. Собственно, почему «КАК»? Даже обидно. Именно ими они и могут являться — почему бы нет. Кнопки для дистанционного пуска на рынке есть — как не быть. К примеру есть устройство дистанционного пуска дымоудаления. Вот ниже фото.

    Есть устройство дистанционного пуска для автоматической разблокировки замков на эвакуационных путях, а также устройство дистанционного пуска для системы пожаротушения. Вот ниже фото таких кнопок.

    Но, что удивительно, заводского устройства дистанционного пуска, для того чтобы корректно организовать дистанционный запуск СОУЭ, я не нашел нигде — ни у Рубежа, ни у Болида, ни у Систем-Сенсор, ни у других производителей. Что это значит? Может это значит, что дистанционный запуск СОУЭ , следует организовывать посредством самого обычного ручного пожарного извещателя? Ну, коли написано в приведенном пункте норм, что выполнено данное УДП должно быть, в соответствии с требованиями к ИПР. Видимо, это касается и внешнего вида и конструкции. По сути, это УДП должно являться ИПР, но использоваться по назначению УДП. Все так? Нигде я душой не покривил и норм не «подмял». Если кто заметил не соответствие — напишите обязательно в комментариях. Итак, вот такого вида УДП мы применять должны, для того чтобы организовать дистанционный запуск СОУЭ , в обсуждаемом нами случае (варианты по производителям могут быть самыми разными — не сочтите за рекламу Рубежа):

    Ну вот, с внешним видом и конструкцией кнопки для дистанционного пуска мы разобрались. Теперь поговорим о инженерной конструкции самого запуска. Как я уже писал выше, кнопки подключены на контролируемый шлейф приемо-контрольного прибора, который своими контролируемыми цепями управления запускает непосредственно звуковые оповещатели на объекте. К слову сказать, контроль работоспособности соединительных линий СОУЭ, согласно п. 3.4 СП3.13130.2009, должен быть обеспечен (почему то) только для радиоканальных и речевых соединительных линий СОУЭ. Для СОУЭ 1 и 2 типа (почему то) этого контроля работоспособности соединительных линий не требуется. Для меня эта избирательность давно является загадкой и вменяемо ответить на вопрос «ПОЧЕМУ ТАК?» не смог еще ни один функционер противопожарных служб. На самом деле — цепи речевых оповещателей надо контролировать на «обрыв» и «короткое», исправлять неисправность в самые сжатые сроки, если появляется извещение о неисправности. А вот звуковое оповещение — пусть с ним! Оборвались или закорочены цепи звукового оповещения никого не интересует, и тех кто сочинял нормы — в первую очередь. Вот так вот все. Ну ладно, вернемся к нашим баранам, то бишь — кнопкам для запуска. В общем, организован контроль шлейфа и контроль цепей управления — все как лучше сделано и нарушений норм не наблюдается. Остался вопрос, который мы уже ставили выше — следует ли от наших описанных кнопок организовывать отключение систем вентиляции, кондиционирования и воздушного отопления.

    Для того чтобы ответить на данный вопрос, мы открываем СП 7.13130.2013 и читаем дословно пункт 6.24:

    6.24. Для зданий и помещений, оборудованных автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией , следует предусматривать автоматическое отключение при пожаре систем общеобменной вентиляции, кондиционирования воздуха и воздушного отопления (далее — системы вентиляции), а также закрытие противопожарных нормально открытых клапанов.

    Отключение систем вентиляции и закрытие противопожарных нормально открытых клапанов должно осуществляться по сигналам, формируемым автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией, а также при включении систем противодымной вентиляции в соответствии с пунктом 7.19.

    Необходимость частичного или полного отключения систем вентиляции и закрытия противопожарных клапанов должна определяться в соответствии с технологическими требованиями.

    Требования пункта 6.24 не распространяются на системы подачи воздуха в тамбуры-шлюзы помещений категорий А и Б.

    Ну что же — написано вполне внятно — следует отключать от «автоматических систем». А если систем таких нет, по причине не пожароопасности помещения, то и спросу, как говорится, тоже нет. На самом деле — какой очаг пожара может разгореться от систем вентиляции в помещении не пожароопасном, в котором априори гореть нечему? Зачем, в этом случае что то отключать? Но погодите, я сейчас продолжу свой рассказ о том как далее развился и закончился спор проектировщиков, о котором я упомянул в самом начале статьи.

    Итак, что делает проектная организация, дабы решить суть спора — она пишет письма в ГУ МЧС и ВНИИПО для того чтобы эти именитые организации разъяснили как именно организовать дистанционный запуск СОУЭ, при отсутствии на объекте автоматической системы ПС. Приведу текст письма дословно, прикрыв наименования адресатов, из соображений культурности, щепетильности, толерантности и еще какой то ……….ности.

    Ну а что — описали ситуацию вроде вполне внятно — как есть, на самом деле, так и написали. Чтобы прочитать письмо в качественном варианте — щелкните мышкой по картинке.

    Вот что ответило ВНИИПО на данное письмо.

    А вот какой ответ отправило ГУ МЧС:

    Чтобы прочитать письмо в качественном варианте — щелкните мышкой по картинке. Собственно, нет комментариев! ВНИИПО в своем ответе пишет о том, что на объекте есть пожарная сигнализация и в составе этой пожарной сигнализации есть ручной пожарный извещатель. И вот от этого пожарного извещателя, также как в прочем и от всей остальной пожарной сигнализации на объекте, следует отключать вентсистемы, дабы очаг пожара не разгорелся. Низкий Вам поклон за ответ — разве Вас об этом спрашивали? Ну написано же в письме-вопросе — что делать, когда на объекте установлены только ИПР, которые включают СОУЭ. Не написано, что вообще на объекте есть пожарная сигнализация. А ответ ГУ МЧС? Вы прочитайте внимательно какой смысл кроется, если отбросить всю воду из их ответа. Они пишут, что если вообще есть такая деталь как ручной пожарный извещатель, то все — шиздец — на объекте есть автоматическая пожарная сигнализация. Это на том простом основании, что ручной пожарный извещатель входит в состав системы автоматической пожарной сигнализации. Прикиньте? Если есть колесо у какого то оборудования, значит это оборудование является автомобилем, так как автомобили с колесами. А то что вдруг это колесо от тачки садовой никого не интересует. Это если кто то захочет приколотить ИПР возле входной двери, для того чтобы использовать его в качестве дверного звонка, то он будет обязан отключить от этого звонка системы вентиляции, так как ИПР — это обязательно есть автоматическая пожарная сигнализация! Это клиника какая то! Ну как после таких писем можно относится к чиновникам? Вопрос риторический. А вот итог совсем не риторический — итог практический. На основании этих вот ответов ВНИИПО и ГУ МЧС, проектировщики запроектировали отключение вентиляционных систем от системы дистанционного пуска СОУЭ.

    На этом, статью « дистанционный запуск СОУЭ » завершаю. Буду рад, если статья оказалась Вам интересной и полезной. Описанная ситуация далеко не единственная, так как наша нормативная база требует не только тщательного изучения, но и подробного разъяснения. Даже если все написано ясно и понятно и казалось бы, какие могут быть вопросы — все равно, наши чинуши найдут новое, неожиданное решение.

    Читайте наши публикации в социальных сетях:
