Как подключить кситал к котлу?

Схема подключения Кситал GSM

Система КСИТАЛ использует незначительный трафик, поэтому предпочтительно использовать тариф без абонентской платы. Однако необходимо помнить, что многие операторы сотовой связи не допускают, чтобы в течение длительного времени не производилось пользование платными услугами. Контролируйте состояние счета и не допускайте его блокирования.

Вы можете использовать источник бесперебойного питания 12В вместо резервного аккумулятора и сетевого адаптера. Но в этом случае контроллеру становится недоступной информация о пропадании напряжения 220В и, соответственно, не отправляются SMS о пропадании напряжения.

Настройки системы и список телефонов рассылки хранятся на SIM-карте. Поэтому, при смене SIM-карты необходимо заново сформировать список телефонов и отредактировать настройки как при первоначальном запуске системы.

Если удалить в записной книжке номер основного телефона, записанный в 10-й ячейке, то при последующем запуске системы весь список рассылки будет заменен пустыми шаблонами.

Перед запуском системы необходимо стереть все SMS на SIM-карте, которая будет установлена в КСИТАЛ-GSM. Во время работы, система будет следить за тем, чтобы вновь поступившие SMS своевременно удалялись.

Для большей надежности и скорости доставки SMS старайтесь использовать одного оператора сотовой связи для отправки и получения SMS. При необходимости использования услуг различных операторов, убедитесь сначала, что между ними существуют соответствующие соглашения. Также полезно проверить практически устойчивость доставки и отсутствие искажений в сообщениях.

При написании SMS-команд необходимо пользоваться латинской кодировкой текста. В противном случае, отправленное Вами SMS может быть не распознано контроллером как исполняемая команда.

Рекомендации по составлению SMS-команд
При составлении SMS-команд следует обращать внимание на кодировку, в которой они составляются.

Многие русифицированные телефоны по умолчанию предлагают писать текст кириллицей или смешанной кодировкой, в которой английские буквы дополнены русскими, не имеющими аналогов в английских. При этом, набранный Вами текст, несмотря на то, что выглядит как английский, тем не менее, имеет отличия в кодах символов и может быть не воспринят контроллером как исполняемая команда.

Для корректного формирования SMS-команд, пересылаемых с некоторых телефонов, например фирмы NOKIA необходимо, чтобы в настройках данного телефона был выбран язык сообщений — английский.

После составления команды и сохранения ее в памяти для последующего использования следует убедиться практически, что команда распознается и исполняется контроллером.

Сирена может быть подключена по приведенной ниже схеме. В связи с тем, что сирена может являться слишком мощной нагрузкой для внутреннего источника питания контроллера КСИТАЛ-GSM, подключать ее следует не к клеммам Общ. и +12В контроллера, а непосредственно к резервному аккумулятору.

Если необходимо подключить мощное устройство с питанием от 220В или 380В, делать это следует через промежуточное реле ( пускатель) соответствующей мощности.

Подключение ИК датчиков движения

Ниже приведены типовые практические схемы подключения популярных ИК датчиков движения.

В случае, если необходимо подключать более одного датчика к одному входу контроллера КСИТАЛ GSM, сделать это можно руководствуясь следующими принципами:

1. Если датчики имеют « нормально замкнутые» исполнительные контакты, то все контакты соединяются последовательно в одну цепочку.

2. Контакты питания ( +12В и Общ.) всех датчиков в группе соединяется параллельно.

3. Резистор 3,6 кОм располагается около или внутри самого дальнего ( по проводке) датчика. Это позволит контроллеру следить за исправностью проводки.

Подключение датчиков задымления
Ниже приведены типовые практические схемы подключения популярных датчиков задымления.

2. Контакты питания ( +12В и Общ.) всех датчиков в группе соединяется параллельно.

3. Резистор 3,6кОм располагается около или внутри самого дальнего ( по проводке) датчика. Это позволит контроллеру следить за исправностью проводки.

Подключение датчиков утечки бытового газа
Как правило, такие датчики имеют релейный выход с нормально замкнутыми контактами. Это позволяет подключить датчик обычным способом, аналогично датчикам движения и прочим.

Особенностью датчиков утечки бытового газа является повышенное энергопотребление. В связи с этим, для питания такого датчика может потребоваться отдельный источник питания 12В.

При оценке емкости резервного аккумулятора также следует иметь в виду большой потребляемый датчиком ток, который будет еще больше при установке датчика в помещение с пониженной температурой.

Рекомендации по использованию выносного микрофона

Микрофоны, которые можно подключать к контроллеру должны иметь встроенный усилитель, который позволяет подключать микрофон длинным неэкранированным проводом. Не рекомендуется использовать микрофоны с АРУ ( автоматической регулировкой усиления).

Одни из самых популярных моделей микрофонов для подобного применения — микрофоны серии серии МКУ. ( МКУ-Э, МКУ-2).

Подключение производится к соответствующим клеммам контроллера:Микрофон Цвет провода Контроллер
+ 12В Красный + 12В
Выход Желтый Вход
Общ. Синий Общ.

Не следует располагать микрофон ближе 3-х — 5-ти метров от контроллера в связи с большим уровнем помех от GSM-передатчика.

Если при прослушивании помещения с помощью микрофонов серии Шорох ( Шорох-1, Шорох-3, Шорох-5) наблюдается посторонний фон или помеха, следует:

к выводам питания +12В и Общ., в непосредственной близости от микрофона, подключить электролитический конденсатор, емкостью 50 — 100мФ с рабочим напряжением не менее 25В.
Можно также дополнительно включить в разрыв питающего провода +12В резистор сопротивлением 1 — 10кОм таким образом, чтобы емкость оказалась подключена со стороны микрофона.

надежно соединить металлический « стакан» микрофона с общим проводом.

Ответы на часто возникающие вопросы
Контроллер не отсылает SMS на прямой номер BeeLine
Обратите внимание, что при отправке SMS необходимо указывать номер в федеральном формате. Как правило, для прямых номеров БиЛайн, необходимо прибавлять слева +7 903 ( не +7 495!! !). Как в точности должен выглядеть тот или иной номер можно узнать посмотрев его в полученном с этого номера SMS или воспользовавшись определителем номера ( функция АОН телефона).

Контроллер не отсылает SMS
Причин может быть несколько.
1. Закончились средства на счете.
2. Неправильно указан номер СМС-центра. В редких случаях оператор может изменить номер SMS-центра, предупредив об этом своих абонентов с помощью СМС-рассылки. Поскольку подобное сообщение не будет являться для контроллера командой, оно будет проигнорировано и удалено. Далее, в указанный оператором срок, « старый» номер перестанет действовать и контроллер потеряет возможность отправлять СМС.
3. Неправильный или неполный номер в списке рассылки.
4. Отсутствует или очень низкий уровень сигнала базовой станции. В т.ч. отсутствие, неплотный контакт в разъеме или неисправность антенны, обрыв или пережатие ( например между оконной створкой и рамой) антенного кабеля, неправильное размещение антенны ( на металлическом предмете или в зоне радио-тени).

Чтобы проверить работоспособность СИМ-карты проще всего вставить ее в обычный сотовый телефон, отправить SMS, совершить звонок и убедиться, что на балансе осталось достаточно средств для продолжения работы.

Полезно удалить все записи в телефонной книге на СИМ-карте и проделать все действия как при первом включении:
— вставить очищенную СИМ-карту в контроллер
— подать питание на контроллер
— дождаться, когда на считывателе ключей зажгутся оба светодиода
— позвонить на контроллер ( система определит Ваш номер и запишет его)
— позвонить на контроллер еще раз ( запрос отчета по звонку)
— получить СМС с отчетом
Таким образом, на СИМ карте будут записаны настройки « по умолчанию» и только один номер для рассылок. Далее можно вносить изменения в настройках или в списке рассылки и дозвона с периодическим контролем работоспособности системы, как дистанционно ( с помощью СМС-команд), так и непосредственно ( вставляя СИМ-карту в сотовый телефон и изменяя записи).

Контроллер не работает. Происходит периодическая инициализация системы. Светодиоды на считывателе электронных ключей периодически начинают попеременно мигать.
Наиболее вероятная причина — потеря контроллером сигнала сотовой станции. При этом индикатор GSM-сети на контроллере должен часто мигать.

В редких случаях, при слабом, неустойчивом сигнале базовой станции или проблемах в конкретной соте может наблюдаться ситуация, когда индикатор GSM-сети на контроллере говорит о наличии регистрации ( редко мигает), в то время как, при попытках позвонить на контроллер, оператор сообщает о том, что данный абонент в настоящее время недоступен.

Во избежание подобных проблем, настоятельно рекомендуется пользоваться услугами сотового оператора с наилучшими условия приема и размещать антенну контроллера в месте, где сотовый телефон показывает стабильный и хороший уровень приема ( желательно максимальный

Более подробную информацию Вы можете посмотреть на сайте производителя www.ksytal.ru.

24.01.2011, 10275 просмотров.

—>Кситал —>

Монтаж системы КСИТАЛ производится в соответствии с требованиями, предъявляемыми к монтажу слаботочной аппаратуры и охранно-пожарной сигнализации.

Для подключения выносных термодатчиков, блоков расширения и считывателя электронных ключей к контроллеру должен быть использован неэкранированный 4-х жильный кабель с сечением проводов не менее 0,15 мм2 и суммарной длиной не более 100 метров.

В случае необходимости кабель нужной длины можно изготовить в соответствии с таблицей:

К считывателю Touch Memory	К контроллеру КСИТАЛ GSM
1	1
2	2
3	3
4	4

Для подключения различных датчиков к контроллеру должен быть использован неэкранированный 2-х или 4-х жильный кабель с сечением проводов не менее 0,22 мм2 .

ВЫБОР МЕСТА УСТАНОВКИ

Место установки контроллера выбирается из следующих соображений:

• исключено попадание влаги на контроллер и адаптер питания;
• вблизи должна быть электрическая розетка 220В;
• в месте расположения контроллера или выносной антенны должен быть уверенный
прием сигнала от сотовой станции.

Уровень сигнала можно оценить с помощью сотового телефона, в который установлена SIM-карта того же оператора сотовой связи, что и в контроллер. Уверенный прием — это 4 — 5 делений (из 5-ти) по индикатору сотового телефона.

Считыватель электронных ключей обычно размещается за входной дверью, внутри помещения.

Металлическая часть выносного датчика температуры, если это необходимо, может быть закреплена непосредственно на трубе с теплоносителем.

При размещении резервного аккумулятора стоит иметь в виду, что при низких (отрицательных) температурах, его емкость (заряд) может значительно снизиться.

ПОДКЛЮЧЕНИЕ

СЧИТЫВАТЕЛЬ КЛЮЧЕЙ ТМ, ВЫНОСНЫЕ ТЕРМОДАТЧИКИ И БЛОКИ РАСШИРЕНИЯ

Перед подключением дополнительных выносных термодатчиков и блоков расширения их следует предварительно зарегистрировать. Для подключения необходимо соединить выносные термодатчики, считыватель ключей ТМ и блоки расширения между собой и с входом «Считыватель электронных ключей Touch Memory» контроллера имеющимися в комплекте кабелями или изготовленными в соответствии с таблицей (см. выше).

Не рекомендуется использовать схемы подключения, отличные от линейных. Все устройства должны быть соединены в одну цепочку, без разветвлений провода.

Все входы термодатчиков, считывателя ключей и блоков расширения равноценны. Последовательность расположения и соединения данных устройств не имеет значения.

Кабель от считывателя ключей ТМ желательно проложить скрытно, чтобы не демаскировать контроллер.

Аккумулятор подключается к специально предназначенному для этого гнезду контроллера с помощью шнура, входящего в комплект поставки («+» подключается к наружному контакту, а «–» к внутреннему). Контроллер обеспечивает эффективную зарядку аккумулятора емкостью не более 7,2А/ч.

Новый аккумулятор продается, как правило, заряженным и не требует никакой подготовки перед подключением.

На контролируемом объекте может быть выделено до 4-х зон. Каждая из зон может быть представлена любым необходимым количеством датчиков, соединенных в один охранный шлейф.

При подключении датчиков к контроллеру необходимо проделать следующее:

• смонтировать датчики в соответствии с прилагаемыми к ним инструкциями;
• подвести питание (чаще всего с клемм контроллера «Общ.» и «+12В») к датчикам,
требующим внешнего источника напряжения;
• при количестве датчиков, превышающем количество входов контроллера,
объединить датчики в группы по назначению или по расположению;
• соединить выходы (контакты реле) всех датчиков одной группы (зоны контроля) в
одну цепь (охранный шлейф) и подключить ее к входу контроллера;
• включить в схему шлейфа добавочный резистор от 2 до 5 кОм (рекомендуется 3,6кОм).

Датчики, имеющие выход типа «нормально замкнутый сухой контакт» соединяются последовательно друг с другом и с добавочным резистором.

Датчики, имеющие выход типа «нормально разомкнутый сухой контакт» или «открытый коллектор» соединяются параллельно друг с другом и с добавочным резистором.

Датчики, контролирующие входную дверь или помещение за входной дверью (прихожую), необходимо подключать к зоне №1, имеющей программируемую задержку на срабатывание.

При комбинированном подключении в одном шлейфе датчиков с разными типами контактов, можно различить срабатывание «замыкающих» датчиков и «разрывающих» по символам L или H в строке состояния входов тревожного сообщения.

После монтажа, подав питание на контроллер, измерьте напряжение между клеммами «Общ.» и «Вход» по каждой зоне.

Состояние шлейфа	Сопротивление шлейфа	Напряжение между клеммами «Общ.» и «Вход»
Шлейф замкнут	0 Ком	0 Вольт
Шлейф в норме	3,6 Ком	около 7 Вольт
Шлейф разорван	Бесконечное	около 14 Вольт

Не забудьте активировать нужные входы (см. раздел «Управление активностью входов (зон контроля)»), иначе контроллер не будет реагировать на срабатывание подключенных к этому входу датчиков.

К контроллеру КСИТАЛ GSM могут подключаться любые беспроводные датчики в комплекте с предназначенным для них приемником.

Как правило, один приемник способен работать с несколькими радиодатчиками различных типов (движения, задымления и пр.).

Контроллер обеспечивает бесперебойное питание приемника напряжением +12В.

Встроенные в контроллер реле позволяют управлять различными устройствами в цепях постоянного и переменного тока напряжением до 250В.

Состояние контактов реле в исходном (выключенном) состоянии указано на крышке.

В качестве примера подключения исполнительных устройств можно воспользоваться приведенными ниже вариантами:

Во избежание необратимых повреждений печатной платы контроллера, в случае ошибок при монтаже цепей с питанием 220В, полезно хотя бы один из проводов в цепи исполнительного устройства в непосредственной близости от клемм блока, пропустить через плавкий предохранитель с током срабатывания до 5А.

Если необходимо управлять мощными устройствами, то следует использовать промежуточные реле или контакторы соответствующего типа.

Для управления системой отопления обычно используется подключение встроенного в КСИТАЛ-GSM реле №2 к цепи внешнего термостата (регулятора температуры) отопительного котла.

Типичный вариант подключения совместно с комнатным термостатом для котла, который включается размыканием входа управления (Вариант 1) или для котла, который включается замыканием входа управления (Вариант 2):

При таком подключении КСИТАЛ-GSM поддерживает дистанционно задаваемое значение температуры (см. раздел «Задание температуры, автоматически поддерживаемой в помещении «) в помещении ниже установленной на автономном термостате.

Как правило, более низкая температура в помещении задается во время продолжительного отсутствия хозяев, с целью экономии.

Если комнатный термостат не используется (не подключен для Варианта 1 или заменен перемычкой для Варианта 2), контроллер управляет температурой во всем диапазоне.

Дистанционное управление температурой в помещении с помощью электрического нагревателя любой мощности можно организовать, например, по следующей схеме:

Если будет использоваться режим автоматического включения сирены (сигнального устройства, прожектора и т.д.) при нарушении контролируемой зоны (см. раздел «Автоматическое включение сирены (реле №3)»), то сирену необходимо подключить к реле №3.

Подключение микрофона к контроллеру производится через специальное гнездо (см. рисунок на стр.3), помеченное соответствующей надписью.

Для подключения микрофона «Кситал-МК» его выход просто соединяется с входом контроллера 10-метровым шнуром, входящим в комплект микрофона.

При необходимости к входу этого микрофона может быть подключен ещё микрофон «Кситал-МК». В такой цепочке допускается соединять до 3 шт. микрофонов «Кситал-МК», которые будут работать одновременно.

Микрофон другого типа может быть подключен только один.

Такой микрофон следует подключать, руководствуясь инструкцией к микрофону, назначением контактов в гнезде контроллера и нижеприведенной таблицей соединений.

Микрофон	Цвет провода (типично)	Контроллер
+12В	Красный	+12В
Выход	Желтый	Вход микрофона
Общий	Синий	Общий

Из-за наличия сильных помех от GSM-передатчика, не следует располагать микрофон ближе 3-х — 5-ти метров от контроллера и антенны GSM.

Если при прослушивании помещения с помощью микрофона наблюдается посторонний фон или помеха, следует:

• максимально удалить микрофон от контроллера и антенны GSM;
• использовать выносную антенну GSM и максимально удалить ее от контроллера и
микрофона;
• обеспечить максимальный уровень сигнала сотовой станции за счет более удачного
расположения контроллера и антенны или сменив оператора сотовой связи;
• к выводам питания «+12В» и «Общ.», в непосредственной близости от микрофона,
подключить электролитический конденсатор, емкостью 50 — 100мФ с рабочим
напряжением не менее 25В.

АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ИСПРАВНОСТИ ШЛЕЙФА

Автоматический контроль исправности активного шлейфа и подключенных к нему датчиков будет тем эффективней, чем дальше от входа контроллера будет размещен добавочный резистор 3,6кОм.

Выполнение этого условия позволит блоку зафиксировать неисправность проводки (разрыв или замыкание) на протяжении от резистора до входа контроллера.

В случае неисправности проводки, система сообщит о недопустимом сопротивлении шлейфа в момент постановки на контроль (см. раздел «Неисправный шлейф при запуске системы или постановке на

Кситал GSM-T — максимум комфорта и экономии

ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Кситал GSM-4

Монтаж системы Кситал GSM-4 производится в соответствии с требованиями, предъявляемыми к монтажу слаботочной аппаратуры и охранно-пожарной сигнализации. Для подключения выносных термодатчиков и считывателя электронных ключей к контроллеру должен быть использован неэкранированный 4-х жильный кабель с сечением проводов не менее 0,15 мм2 и суммарной длиной не более 40 метров.Для подключения различных датчиков к контроллеру должен быть использован неэкранированный 2-х или 4-х жильный кабель с сечением проводов не менее 0,22 мм2 .

ВЫБОР МЕСТА УСТАНОВКИ КОНТРОЛЛЕРА Место установки контроллера выбирается из следующих соображений:• исключено попадание влаги на контроллер и адаптер питания• вблизи должна быть электрическая розетка 220В• в месте расположения контроллера или выносной антенны должен быть уверенный прием сигнала от сотовой станции Уровень сигнала можно оценить с помощью сотового телефона, в который установлена SIM-карта того же оператора сотовой связи, что и в контроллер.Уверенный прием — это 4 — 5 делений (из 5-ти) по индикатору сотового телефона. Контроллер крепится на стене с помощью саморезов за крепежные ушки корпуса.

ПОДКЛЮЧЕНИЕ ВЫНОСНЫХ ТЕРМОДАТЧИКОВПеред подключением выносных термодатчиков их следует предварительно зарегистрировать (см. раздел «Регистрация дополнительных датчиков температуры»). Для подключения необходимо соединить выносные термодатчики между собой и с входом «Считыватель электронных ключей Touch Memory» контроллера имеющимися в комплекте кабелями или изготовленными в соответствии с таблицей (см. раздел «Монтаж считывателя и подключение к контроллеру»). Оба входа термодатчика равноценны. Последовательность расположения и соединения термодатчиков не имеет значения.

ПОДКЛЮЧЕНИЕ РЕЗЕРВНОГО АККУМУЛЯТОРААккумулятор подключается к специально предназначенному для этого гнезду контроллера с помощью разъема, входящего в комплект поставки («+» подключается к наружному контакту, а «–» к внутреннему). Контроллер обеспечивает эффективную зарядку аккумулятора емкостью не более 7,2А/ч. Новый аккумулятор продается, как правило, заряженным и не требует никакой подготовки перед подключением.

ИЗМЕНЕНИЕ СОСТАВА СИСТЕМЫПользователь может самостоятельно изменять состав системы, подключая дополнительные выносные датчики температуры, дополнительные электронные ключи Touch Memory.

РЕГИСТРАЦИЯ ДОПОЛНИТЕЛЬНЫХ ДАТЧИКОВ ТЕМПЕРАТУРЫЗарегистрированные дополнительно термодатчики получат номера: №2, №3, №4, №5, №6. Для того чтобы зарегистрировать в системе дополнительный термодатчик следует проделать следующее:• выключить питание контроллера• отключить все устройства кроме считывателя ключей от разъема «Считыватель электронных ключей Touch Memory» и подключить к нему только вновь регистрируемый датчик температуры• включить питание контроллера Через некоторое время на номер 00 SMS будет отправлено сообщение с указанием номера вновь зарегистрированного термодатчика.Зарегистрированному термодатчику автоматически присваивается возрастающийпорядковый номер. После успешной регистрации не забудьте пометить датчик его номером.

УПРАВЛЕНИЕ СИСТЕМОЙКонтроллер анализирует поступающие SMS и входящие звонки. Во избежание переполнения памяти SIM-карты все поступившие SMS стираются после дешифрирования. Если в поступившем SMS содержится команда нужного формата и правильный пароль системы, то команда выполняется.Для корректного формирования SMS-команд, пересылаемых с некоторых телефонов, например фирмы NOKIA, необходимо, чтобы в настройках данного телефона был выбран язык сообщений — английский. Предполагается, что SMS с командами управления подготовлены заранее и пользователь просто отправляет в случае необходимости нужное SMS. Для удобства пользования многие команды позволяют включать в себя произвольный текст. Это позволяет сделать команду более ясной и запоминающейся.

Да, это то что мне надо, скачать инструкцию на систему оповещения и управления Кситал GSM-4

Преимущества

Кроме контроля функционирования узлов отопительного оборудования, сигнализации Кситал GSM 4Т позволяют проводить оповещение с помощью SMS-сообщений и голосового дозвона о срабатывании сенсоров/датчиков, подключенных к входам электронного блока Кситал 4Т. Это могут быть сенсоры движения, датчики открытия окон/дверей, разбития стекол, сенсоры наличия утечки газа, воды, присутствия задымленности и пр. Как подключить датчики к сигнализации описывает инструкция, предлагаемая в комплектации.
Текст в SMS-сообщении может быть индивидуален для каждого из имеющихся входов. Он адаптируется под тип датчика, который подключен к соответствующему входу. При потребности текстовые сообщения могут дублироваться голосовым вызовом с оповещением «Тревога». Рассылка СМС-сообщений осуществляется на телефонные номера, которые записываются в память сим-карты во время того, когда производится настройка Кситал GSM 4T.
Для управления работой оборудования, контролируемого GSM-сигнализацией, используются специальные сервисные SMS-сообщения. Они воздействуют на контроллер, включающий или отключающий релейную систему, управляемую внешними механизмами. Для корректного использования сервисными командами Кситал GSM 4T инструкция по эксплуатации детально описывает их правильное написание и функциональное предназначение.

Технические характеристики

Параметры	Значения
Страна производитель	Россия
Гарантия	1 год
Напряжение питания	12 VDC
Резервное питание	внешний аккумулятор
Рабочая температура	— 25 ° C…+ 50 ° C
Число номеров оповещения	10
Число проводных зон	4
Число термодатчиков	1 встроенный, до 5 выносных (2 в комплекте)
Измеряемая температура	— 55 ° C…+ 125 ° C
Число выходов	3 (тип «релейный» 5А/220VAC)
Микрофон	Выносной (в комплект не входит)
Габаритные размеры	150 × 111 × 40
Вес	850 г

Как работает сигнализация?

Системы Кситал GSM 4T владеют в своем составе одним встроенным и 5-ю выносными температурными датчиками, которые выполняют непрерывное измерение температурного режима в помещении. Электронный блок, которым владеет GSM сигнализация Кситал, собирает информацию со всех сенсоров/датчиков и проводит ее анализ в соответствии со специальным алгоритмом.

Если температура в одной из зон, контролируемых температурными сенсорами, выйдет за установленные пределы произойдет оповещение об опасности на избранные номера телефонов. Устройства этой серии позволяют осуществлять одновременный контроль 4-х зон. Для увеличения числа контролируемых зон может использоваться сигнализация Кситал серии 12T.

Для повышения отказоустойчивости и надежности систем, контролирующих отопительное оборудование и ситуацию на объекте, практикуется применение 2-х Кситал-систем, которые используются как «устройства-партнеры». Например, вместе с Кситал 4T может применяться Кситал GSM 12T – инструкция детально описывает возможность спаренного использования двух сигнализаций.

Какие исполнительные устройства подключаются?

GSM сигнализация Кситал GSM 4T позволяет подключать к себе до 3-х исполнительных устройств. Это могут быть звуковые сирены, светоизлучатели, клапаны и запорные механизмы, приборы управления системами кондиционирования, принудительной вентиляции, дымоудаления и прочее.

Управление подключенными устройствами осуществляется автоматически с помощью микроконтроллера, которым оснащена сигнализация Кситал GSM 4T или через сервисные SMS-команды, отправляемые с мобильного телефона.

Кто может проводить монтаж?

Установка Кситал GSM 4Т проводится специально обученными специалистами компаний, которые специализируются на установке пожарных и охранных систем.

Кроме этого, пользователи, которые «хорошо знакомы» с электроникой могут самостоятельно провести монтаж и настройку сигнализации Кситал GSM 4 – инструкция поможет произвести эти процедуры быстро и безошибочно.

Функции мониторинга температурных режимов

GSM сигнализация Кситал GSM 12T владеет одним встроенным температурным датчиком и может поддерживать до 5-ти внешних. С их помощью осуществляется непрерывный сбор данных о величине температуры в контролируемой области. В случае выхода температуры за установленные граничные значения, сигнализация осуществит рассылку СМС-сообщений на записанные номера мобильных телефонов.

Кроме этого, сигнализацией поддерживается также возможность автоматической корректировки оптимального температурного режима посредством управления работой системы отопления. Для этой цели используются встроенные реле, которые при потребности отключают или повторно включают систему отопления.

Комплектация сигнализации

Сигнализация GSM-12Т включает в вой состав следующие элементы:

управляющий контроллер с интегрированным GSM-адаптером;
приемо-передающая антенна GSM-стандарта;
автономный 12-вольтовый источник питания;
сетевой адаптер питания;
мастер-ключ Touch Memory и считыватель такого вида ключей (поставка ключей осуществляется отдельно).
вспомогательные устройства (внешние термодатчики, звукоизвещатели, аудиомикрофоны, модули расширения – поставляются отдельно).

Как подключить Кситал GSM 12T?

Установка сигнализаций Кситал должна выполняться в соответствии с правилами, которые предъявляются к пожарно-охранным сигнализациям. Для Кситал GSM 12T подключение выносных температурных сенсоров, модулей расширения и считывателя Touch-ключей применяются неэкранированные 4-жильные кабеля, общая длина которых не должна быть больше 100 м.

Место для расположения контроллера сигнализации должно выбираться из следующих принципов:

отсутствует вероятность попадания влаги на сам контроллер и его сетевой адаптер;
должна присутствовать возможность подключения к сети 220 В;
в месте установки GSM-антенны должен быть уверенный и стабильный сигнал сотовой связи.

Устройство считывания электронных ключей традиционно устанавливается внутри помещения сразу за входной дверью.

При использовании выносных термодатчиков и модулей расширения в системах Кситал GSM 12T их подключение должно происходить через предварительную регистрацию этих устройств. Для этого следует соединить температурные датчики, устройство считывания ключей и модуль расширения между собой, а далее с входом контроллера, через который осуществляется считывание электронных ключей Touch-Memory.

Автономная аккумуляторная батарея подключается к специальному разъему, через который осуществляется и подзарядка аккумулятора, когда контроллер работает от внешней сети 220 В.

Схема GSM сигнализации Кситал 12Т

Сигнализация Кситал поддерживает контроль 12-ти активных зон объекта. Для каждой из зон может применяться нужное число датчиков, которые соединяются в один охранный шлейф, подключаемый к контроллеру сигнализации. Кроме проводных датчиков система Кситал GSM 12Т поддерживает работу и с беспроводными устройствами.

Ставим прибор диспетчеризации Кситал.

Приветствую коллеги! Хочу рассказать и показать как смонтировать прибор диспетчерезации Кситал. Монтаж произвожу на газовой котельной. Этот прибор не проектный, мы его настоятельно рекомендуем всем своим заказчикам. В отличии от аналогов, типа Альтоники или Гранита, он обладает рядом преимуществ для нас: у него есть обратная связь, т. е на него можно позвонить и придет смска- отсчет о состоянии шлейфов и температуры. Бывают случаи, когда авария «уходит» и наш диспетчер примает решение, нужно ли ехать на объект — котельная встала или все нормально.

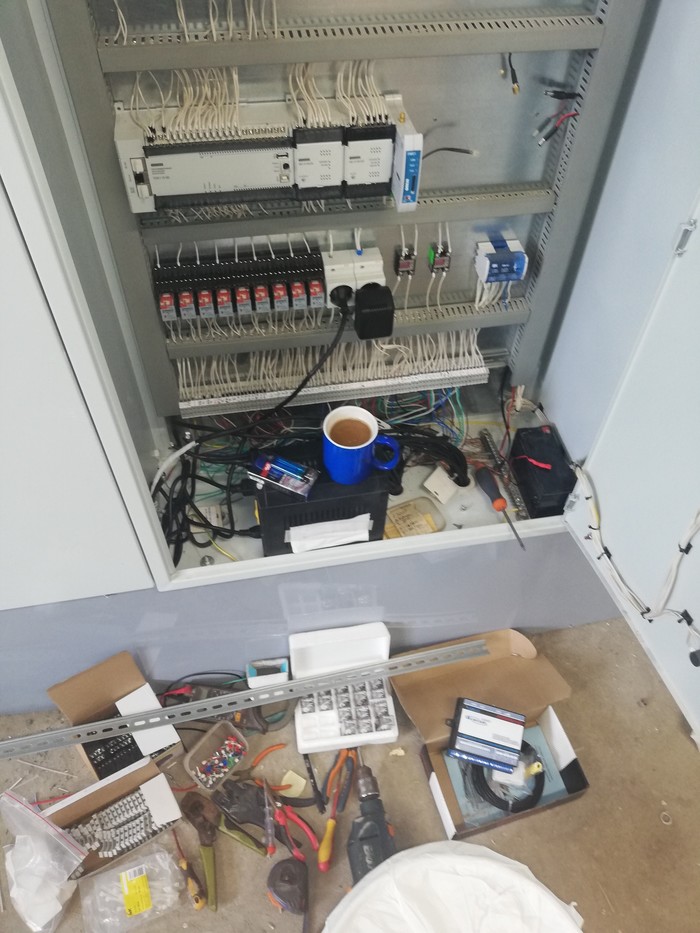

И так выкладываем все что нужно для монтажа:

Ставим сам прибор. Но вот тут у него есть существенный конструктивный недостаток: что бы вставить симку его нужно открыть с тыльной стороны. Если вдруг меня читают представители Кситала — ну сделайте вы его на Динрейку и что б его открывать можно было с передней стороны! Короче крепим его в таком состоянии:

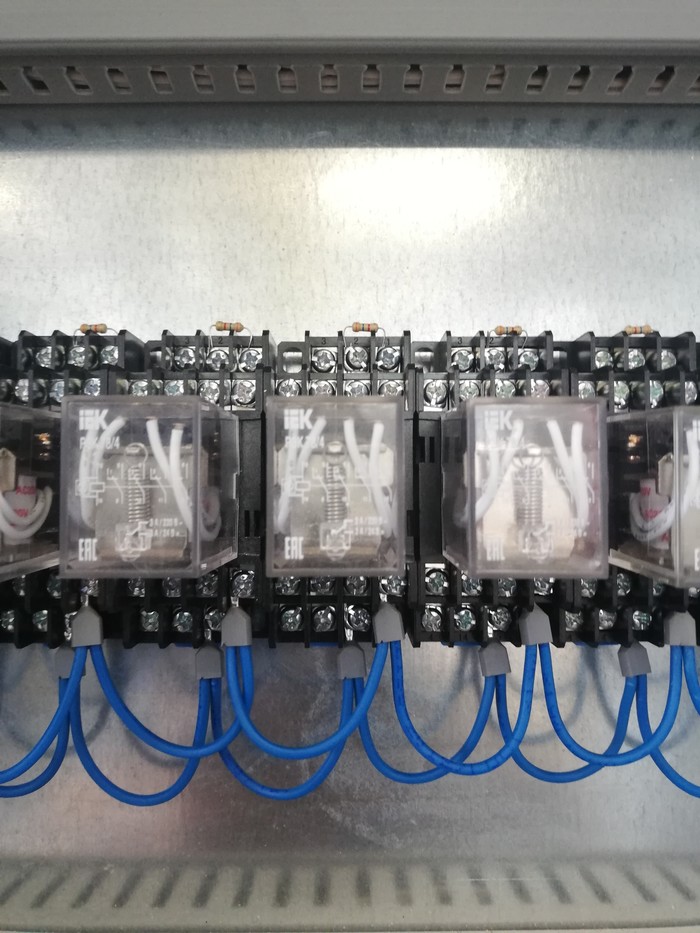

У прибора есть 12 входов (шлейвов). Мне для этого объекта нужно все 12. Поэтому ставлю 12 самых простеньких релюшек с катушкой на 220В. Сразу собираю все нули от катушек реле, А2 в кучу.

Затем делаю такую же «бороду» на общий вход прибора, а другие концы на любой «сом» контакт релюшек.

В комплекте с прибором идут сопротивления на 3кОм. Их нужно обязательно ставить, это у них такая имметация датчиков. Т. Е нормальное состояние шлейфа — когда «общий» замкнут с одним из входов через это сопротивление. Происходит разрыв шлейфа -авария, полетела смска. Я ставлю эти резисторы на нормально замкнутые контакты реле. Хотя возможно и на нормально разомкнутые, но тогда для того шлейф был замкнут — релюха должна постоянно быть «втянутой», я стараюсь избегать таких моментов.

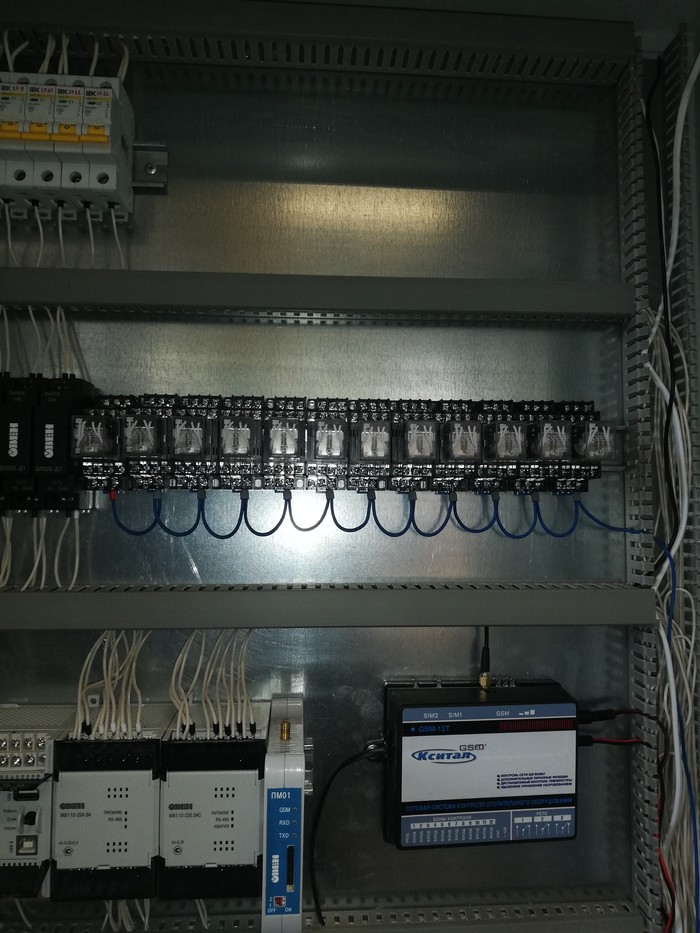

Дальше притаскиваем все шлейфа в прибор.

Это типа стандартной заготовки!
А вот что бы начать «собирать» аварии — нужно что бы на катушку релюшек А1 приходила фаза. Фаза пришла — реле втянулось — нормально замкнутые контакты разомнусь — шлейф разомкнуть — авария, полетела смска.
Эти фазы можно брать откуда угодно, у кого на сколько хватает фантазии. Это может быть доп.контакт пускателя, можно тупо запаралетить на красную лампочку которая загорается на щите об аварии, можно использовать третий провод у аварийных реле, короче возможны варианты.

Дальше прибор нужно запрограммировать. Но к сожалению сегодня я не могу показать, как это сделать, т. к нет Симки и ноутбука. Но там тоже все довольно таки просто. У них есть программа в свободном доступе, называется «Конфигуратор». Подключаешься к прибору через микроюсби. Там кстати все для людей сделано — не надо быть супер — пупер лютым программистом асушником. Нужно активировать эти шлейфа, записать нужные номера телефонов, переписать названия аврий (это то что я на бумажке указал). Так же у прибора есть три выходных реле, их тоже можно активировать и что либо на них «намутить». Так же активировать датчик температуры, который я прицепил на сетевой трубопровод на выходе из котельной, например температура упала ниже 40градусов — приходит смска. Если пропало напряжение прибор сам будет работать от аккумулятора и пришлет смску : «пропало напряжение притания», а так же «напряжение восстановлено».
Всем удачи, ни в коем случае не реклама, просто может кому-нибудь да поможет.

Контроль отопления

Вы счастливый обладатель дома или дачи с индивидуальным отоплением или планируете им стать. С приближением зимы или отрицательных осенних ночных температур, Вы начинаете задумываться о поведении отопления во время Вашего отсутствия. Нетрудно посчитать убытки вследствие отключения отопления – замёрзшие трубы отопительной системы, повреждённый котёл и радиаторы. Кроме того, следует ожидать замёрзшие все жидкости в доме, а также систему водоснабжения. Если предположить худший вариант развития событий, сильный мороз и аварийное отключение электричества или неисправность системы отопления, убытки могут быть соизмеримы со стоимостью постройки маленькой баньки или беседки.

Какими способами мы можем обезопасить свой дом от размораживания?

Наиболее распространённые причины отказа системы отопления: отключение электроэнергии, неисправность вспомогательного оборудования, отключение газа или выход из строя самого котла.

Рассмотрим какими способами можно бороться с этими проблемами.

Наиболее часто для борьбы с отключением электричества используют вспомогательные бесперебойные источники энергии, работают такие устройства, при разумной стоимости, нескольких часов.

Часто используют резервные электростанции, нюанс тот же — как правило расчётное время работы 12 часов (по топливу).

А если говорить о поломке вспомогательного оборудования, такого как: насосы, датчики, комнатные программаторы, распределительные краны/клапана — редко удаётся организовать временную аварийную схему работы…

А если отключили газ или произошла поломка автоматики котла – в этом случае совсем всё плохо и повлиять на ситуацию очень сложно, разве что поставить в каждой комнате по масляному радиатору, в ожидании ремонтной бригады, и надеяться….

Возникает вопрос – а как Вы узнаете о том, что котёл отключился или время работы резервного питания вышло?

Все вышеперечисленные проблемы могут возникнуть у каждого владельца дома и, как мы с Вами видим, панацея от возможных последствий — это вовремя поступившая информация о том или ином событии на объекте. Т.е. обладая информацией о происходящем в доме, можно уберечь себя от непредвиденных расходов на восстановление системы отопления и водоснабжения.

Чем может помочь система Кситал? Система Кситал поставит Вас в известность о пропадании/восстановлении сети 220В, понижении температуры в доме, о срабатывании других вспомогательных датчиков (затопления, загазованности, задымления, охранных и т.п.).

Рассмотрим работу системы Кситал GSM-4Т применительно к загородному дому.

В комплект системы Кситал GSM-4Т входит: контролер Кситал GSM с выносной GSM антенной, блок питания от сети 220В, кабель для подключения аккумулятора аварийного питания ( аккумулятор не входит в комплект поставки), два выносных цифровых термодатчика (в комплекте готовый кабель 10 метров для каждого), считыватель ключей Touch Memory он же индикатор работы системы (с готовым кабелем 10 метров), инструкция и гарантийный талон.

Первый параметр, который нас интересует – наличие напряжения сети 220В.

При пропадании напряжения 220В в розетке, в которую включён блок питания, система Кситал GSM рассылает по всем телефонам в списке рассылки (до 10 номеров) SMS-сообщение с оповещением об отключении питания 220в. Сообщение о восстановлении сети 220В поступает на основной номер (телефон владельца). При этом, с любого телефона, номер которого есть в списке рассылки, можно позвонить на Кситал и в ответ получить полный отчёт о состоянии системы, в котором будет значиться наличие или отсутствие питания в сети 220В. Т.е. если владелец, по каким-либо причинам, не может принять SMS – доверенные лица (из списка рассылки SMS) смогут следить за развитием событий без участия владельца.

Второй параметр – температура в доме.

Как уже писалось выше, в комплект Кситал GSM-4Т входят два выносных и один встроенный термодатчики. Выносные термодатчики пронумерованы- №2 и №3, термодатчик на плате — № 1. По всем термодатчикам из комплекта и шести дополнительным (проводным и радиоканальным) можно установить верхний и нижний температурные пороги. Когда температура выйдет за заданные границы, система отправит сообщение об этом на все номера телефонов из списка рассылки СМС (далее через каждые 5 градусов падения или превышения). В заводских настройках это термодатчик № 2. По умолчанию заданы границы температур: нижняя +10гр., а верхняя +30 гр.

Текущие показания всех подключённых термодатчиков можно узнать в любой момент запросив у системы отчет — просто позвонив на номер Sim-карты установленной в системе. Стоит отметить, что к одному контроллеру Кситал можно подключить до 30 термодатчиков, первые пять могут быть проводные, а остальные радиоканальные Кситал ТД433 (при установке в контроллер дополнительной платы Кситал РП433, поставляемой отдельно).

Размещаем выносной термодатчик №2 в центральной комнате, на несолнечной стороне стены, на высоте 1,5 метра от пола. Он в нашем варианте будет контролировать температуру «по воздуху». Для него с помощью СМС-сообщений задаем/меняем нужный нам верхний и нижний порог температуры.

Третий параметр – температура теплоносителя.

Размещаем выносной температурный датчик №3 на трубе теплоносителя. Внимание! Датчик размещается накладным способом с изоляцией места контакта датчика с трубой тонким диэлектриком для защиты от статического напряжения. Данное место трубы с закреплённым датчиком, можно обмотать теплоизолирующим материалом, чтобы уменьшить погрешность показаний. Данные по термодатчику №3 можно увидеть в общем отчёте системы, запросив его в любой момент, позвонив на номер SIM -карты установленной в Кситале или отправив SMS-запрос. В системе есть возможность настроить функцию автоматического отчета c периодичностью от 1 до 99 суток. Данная функция поможет уберечь SIM-карту от блокировки оператором из-за отсутствия расходов баланса в летний период.

Таким образом, получив сообщение системы о падении температуры в доме по термодатчику №2 ниже минимального порога, мы запрашиваем отчет и анализируем полученные данные. К примеру: если падение температуры есть по обоим термодатчикам- не работает отопление, а если теплоноситель имеет нормальную для него температуру, то, возможно, разбито окно или за окном экстремально низкие температуры.

Обладатель системы Кситал имеет возможность не только контролировать ситуацию с отоплением в доме, но и управлять ею. Для владельцев смартфонов (Android и iOS) доступно бесплатное приложение iKsytal, которое значительно упрощает управление системами Кситал.

Многие котлы имеют возможность внешнего управления через специальную клемму для подключения внешнего термостата/недельного программатора, дающего возможность управлять работой котла по температуре воздуха в доме. Если такое управление в котле предусмотрено – это даст Вам возможность экономить на отоплении — дистанционно повышать или понижать температуру в доме.

Как это работает: реле № 2 Кситала работает как термостат по показаниям одного из термодатчиков (любого). Для начала выберем нужный термодатчик (в заводских настройках это термодатчик №1, встроенный), но нам удобнее, чтобы это был термодатчик №2. Контроль температуры и управление отоплением могут вестись одним и тем же термодатчиком как две независимые функции. Меняем настройки: задаём номер датчика для термостата и с помощью приложения iKsytal или SMS-команды задаем температуру, которую нужно поддерживать в доме в наше отсутствие, предположим +14гр. Теперь реле № 2 при температуре +14,5 гр. отключится для остановки котла, а при темп. +13,5 гр. включится и запустит котёл (данный гистерезис возможно изменить). В любой момент возможно отправить команду с новым значением температуры, и Кситал поднимет или опустит температуру в помещении до нового заданного уровня.

Внимание! У газовых котлов есть требования к минимальной температуре.

Кроме того, можно задать два уровня поддержания температуры (дневной и ночной), к примеру – «21/23». В этом случае днем с 7 ч до 23 ч система будет поддерживать температуру +21гр., а ночью (с 23ч до 7ч) температуру +23гр.

Что имеем в итоге – три контролируемых параметра: напряжение (автоматически), температура «по воздуху» (автоматически) и температура теплоносителя (по запросу).

Данные три параметра, как правило, достаточны для контроля несложного отопления дома.

При этом заметим – остаются ещё четыре зоны контроля (для Кситал 4Т), к которым можно подключить датчики: охранные, пожарные и вспомогательные (затопления, загазованности и т.п.)

Для бесперебойной работы системы возможно использование второй, резервной, SIM-карты альтернативного оператора.

Все системы Кситал GSM – 2 в 1 – помимо контроля и управления температурой – всегда есть ещё функции сигнализации!

Как подключить кситал к котлу?

Представленная система предназначена специально для отслеживания температурных показателей и напряжения отопительных систем. Чтобы была возможность удаленного управления посредством представленной системы, в газовом котле должен присутствовать переносной термостат механического типа, функционирование которого основана на замыкании реле и включении котла при снижении температуры от значения, установленного на термостате.

Контроль за функционированием отопительной системы

Кситал отправляет сообщения посредством смс-сервиса при спаде температуры или выключении энергии. Система Кситал сопровождается двумя термодатчиками, один из которых монтируется на отопительную трубу обратки и оповещает о снижении температуры, когда она становится меньше заданного значения. Контроллер Кситал оснащен встроенной опцией контроля и за электроэнергией. Так в случае отключения электричества, установка отправляет смс-оповещение в автоматическом режиме. Какую систему контроля за котлом предпочесть? Чаще всего, для данных целей, приобретается Кситал 4Т совместно с запасным аккумулятором.

Существует всего шесть различных моделей Кситал:
4, 8 и 12 являются охранными сигнализациями; 4Т, 8Т и 12Тпредставляют собой системы контроля и удаленного управления за отоплением.
Цифры в данных названиях – это количество охранных шлейфов. Именно при их срабатывании и отправляется сообщение об остановке работы котла из-за протечки, срабатывания датчика движений и т. д. Показатели температуры включаются в другой разъем, однако не соединяется с охранными шлейфами. Буква Т в обозначениях означает лишь то, что в таких устройствах есть два разъема для подключения термодатчиков. Система же без нее оснащена одним разъемом.

Как управлять Кситал с телефона

Для удаленного управления системой с мобильных устройств можно пользоваться бесплатной версией iKsytal. Данное приложение доступна для гаджетов на базе Android и i-OS.

Возможность подключения различных датчиков

К представленному оборудованию возможно подключение датчиков контроля и газоанализаторов. Возможно подключение абсолютно разных датчиков, способных замыкать или разрывать контакт, к контроллеру. При возможности выбора, стоит отдать предпочтение нормально замкнутым вариантам. Подача 12В осуществляется посредством самого контроллера. Представленная система характеризуется множеством преимуществ в сравнении с иным сигнализационным оборудованием:

Чтобы выполнить внесения иных параметров в систему, не нужен ПК или какие-либо умения. Каждый пункт изменяется посредством поправки записей на сим-карте отсылкой смс или простой правкой на телефоне;
Уже подготовленный к работе комплект;
Если вы решили купить систему Кситал, можно быть уверенным в получении готовой системы с блоком питания, считывателем электро ключей, антенной, нужным сопротивлениями для работы датчиков, шнуром для подзарядки, а также инструкцией с подробными схемами подключения.

Предназначение системы

Кситал создан для возможности удаленного контроля, управления и охраны отопительных объектов посредством обычного мобильного устройства. Модели различают количеством зон по контролю за отопительной системой. Посредством GSM-сигнализации можно работать с любыми объектами, независимо от их расположения и квадратуры.

К преимуществам также относится минимальное потребление электроэнергии. Данное значение даже меньше того, что потребляется одной бытовой лампочкой – меньше 10 Вт.

Установка Кситал

Монтаж системы обязательно должен выполняться в соответствии с нормами установки такого рода систем. Вид используемых датчиков и места их монтажа подбираются, исходя из определенной задачи. Контроллер дает возможность подключения таких датчиков, которые имеют выход в виде переменного сопротивления, замыкания или разрыва. Благодаря контроллеру обеспечена подача энергии к датчикам общим током не больше 160 mA. Если необходимо обеспечение большего тока, стоит задуматься о дополнительном источнике электропитания.

Специалисты нашей компании профессионально выполняют монтаж системы Кситал, следуя принятым нормам и требованиям. Мы качественно производим установку, что дает гарантию долгого использования системы, без перебоев в ее работе.

При обращении в компанию, для каждого клиента работают высококвалифицированные специалисты по ремонту и обслуживанию котельного оборудования. Поэтому можно быть спокойными за безопасность и работоспособность котла и отопительной системы в целом.

Для подписания договора на услуги компании или вызов мастера по ремонту, просто свяжитесь со специалистами центра по телефону или отправьте запрос на электронную почту. Звоните или пишите прямо сейчас, и получите качественное обслуживание отопительных котлов от лучших специалистов!

Как подключить кситал к котлу?

Схема подключения Кситал GSM

—>Кситал —>

Кситал GSM-T — максимум комфорта и экономии

ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Кситал GSM-4
