Герконовые датчики для охранной сигнализации

Герконовые датчики для охранной сигнализации

Сделано
в России

Геркон ARTOL-400 исп.01 (датчик) АТФЕ.425119.073 ПС (00-00001651)

  • Код товара 8422305
  • Артикул 00-00001651
  • Производитель Магнито-Контакт

Сделано
в России

Геркон ARTOL-400 исп.00 (датчик) АТФЕ.425119.073 ПС оцинкованный металлорукав (00-00001650)

  • Код товара 5259766
  • Артикул 00-00001650
  • Производитель Магнито-Контакт

Сделано
в России

ДПМ-1 с переключающим герконом датчик положения магнитоконтактный (00-00001566)

  • Код товара 5414786
  • Артикул 00-00001566
  • Производитель Магнито-Контакт

Сделано
в России

ДПМ-1 с переключающим герконом датчик положения магнитоконтактный 250V (00-00001567)

  • Код товара 5052163
  • Артикул 00-00001567
  • Производитель Магнито-Контакт

Сделано
в России

С этим покупают Посмотреть

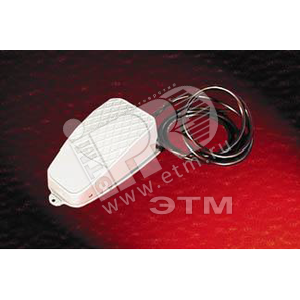

Педаль металлическая без фиксации с герконом.U 20мВ- 72В I 1мА -0.5А. Педаль ФС-2 (00-00001512)

  • Код товара 3723887
  • Артикул 00-00001512
  • Производитель Магнито-Контакт

Сделано
в России

С этим покупают Посмотреть

Педаль металлическая без фиксации с герконом .20мВ-72В 1мА-0.5А. Педаль ФС-1 (00-00001454)

  • Код товара 4524320
  • Артикул 00-00001454
  • Производитель Магнито-Контакт

Сделано
в России

С этим покупают Посмотреть

Датчик магнитоконтактный ДП 102-2 для наружной установки с переключателем герконом (00000001277)

  • Код товара 384890
  • Артикул 00000001277
  • Производитель Магнито-Контакт

Сделано
в России

ДПМ-1 (с переключающим герконом) м/р РЗ-Н (00-00001475)

  • Код товара 5315730
  • Артикул 00-00001475
  • Производитель Магнито-Контакт

Сделано
в России

ДПМ-1 (с переключающим герконом) м/р РЗ-Ц (00-00001307)

  • Код товара 7400293
  • Артикул 00-00001307
  • Производитель Магнито-Контакт

Сделано
в России

Кнопка тревоги PASP 1 (SP-1) герконовая с блокировкой (PASP 1 (SP-1))

  • Код товара 9516768
  • Артикул 01.01.05.00
  • Производитель CQR

Готовность к поставкам TIA Portal v.17 от компании Siemens спрашивайте в ЭТМ

Департамент «Цифровое производство» компании Siemens информирует – в июне 2021 года стала доступна для заказа новая версия ПО TIA Portal v.17. У STEP 7 V17 расширен функционал и добавлены новые возможности для конфигурирования оборудования. 6ES7822-0AE07-0YE5, 6ES7822-1AA07-0YA7, 6ES7822-1AA07-0YC5, 6ES7822-0AE00-0YY0, 6ES7822-1AE04-2YE6, 6ES7823-1FE03-0YA7

Аккумуляторные батареи DELTA DT

Аккумуляторные батареи DELTA DT оптимизированы для применения в слаботочных системах. Они заслужили репутацию надежной составляющей охранно-пожарных систем и позволяют обеспечить бесперебойную работу.

герконы 82

Страница: 1 2 3

ГЕРКОН КЭМ1 ГР.А, (17-20г.)
РЗМКП

ГЕРКОН КЭМ1 ГР.Б, (18-20г.)
РЗМКП

ГЕРКОН КЭМ2 ГР.А, (АР),(19-21г.)
РЗМКП

ГЕРКОН МКА-07101 ГР.А, (17-21г.)
РЗМКП

ГЕРКОН МКА-10110 ГР.А, (МКА-10109гр.А)(19-21г.)
РЗМКП

ГЕРКОН МКА-10110 ГР.О, (МКА-10109гр.О)(18-21г.)
РЗМКП

ГЕРКОН МКС-17103 ГР.А, (КЭМ3 гр.А)(18-21г.)
РЗМКП

ГЕРКОН МКС-27103 ГР.Б, (19-21г.)
РЗМКП

ИО-102-15/1, извещатель охранный точечный магнитоконтактный (17-21г)
РЗМКП

ГЕРКОН КЭМ2 ГР.Б, (БР),(19-20г.)
РЗМКП

ГЕРКОН КЭМ2 ГР.О, (ОР),(19-20г.)
РЗМКП

ГЕРКОН МКА-10110 ГР.Б, (МКА-10109гр.Б)(17-19г.)
РЗМКП

ИО-102-16/1, извещатель охранный точечный магнитоконтактный (19-20г)
РЗМКП

МКС-17103 гр.А, Магнитоупрравляемый герметизированный контакт (геркон)мощ.30W. ток 1.
Россия

HSR-0025RT, геркон
PIC

HSR-0025TSM, геркон
PIC

HSR-0035RT, геркон
PIC

HSR-502, геркон
PIC

HSR-634WT, геркон
PIC

HSR-834WT, геркон
PIC

HSR-910W/1077A, геркон
PIC

HSR-V10K, геркон
PIC

HSR-V15K, геркон
PIC

HSR-V7K, геркон
PIC

PMC-0508TH, геркон
PIC

PMC-0701F, геркон
PIC

PMC-0701FH, геркон
PIC

PMC-0701S, геркон
PIC

PMC-0701TH, геркон
PIC

PMC-0701TS, геркон
PIC

PMC-0822, геркон
PIC

PMC-1001S, геркон
PIC

PMC-1001T, геркон
PIC

PMC-1001TH, геркон
PIC

PMC-1001THL, геркон
PIC

PMC-1001THY, геркон
PIC

PMC-1001TS, геркон
PIC

PMC-1401S, геркон
PIC

PMC-1401SX, геркон
PIC

PMC-1401T, геркон
PIC

Страница: 1 2 3

Купить герконы в интернет-магазине

Интернет-магазин Платан предлагает Реле и герконы различных производителей по конкурентной цене. Для выбора компонента используйте поиск по параметрам, техническую документацию и описание. Доставка товара осуществляется различными транспортными компаниями или самовывозом из офисов в Москве и Санкт-Петербурге, предлагаем любые виды оплаты.

Что такое герконовый датчик и где он применяется?

Ни одна современная система охраны, контроля, пожаротушения, экстренного оповещения не может функционировать без применения датчиков, связывающих ее с окружающим миром. Датчики определяют наличие задымления, пыли в воздухе, движение объектов и еще множество других изменений.

Герконовый датчик по-прежнему используется во многих подобных системах благодаря своей надежности.

Что такое геркон

Геркон — электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

  1. Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
  2. Бытовые счетчики.
  3. Автоматические системы охраны и контроля положения.
  4. Оборудование, работающее под водой или в условиях высокой влажности.
  5. Телекоммуникационные системы.
  6. Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях — это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

  • замкнутые — цепь размыкается под воздействием магнитного поля;
  • переключаемые — под воздействием поля замыкается один контакт, а при отсутствии поля — другой;
  • разомкнутые — срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

  • газовые — стеклянная гильза заполнена сухим воздухом или инертным газом;
  • ртутные — на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

  1. Герконы.
  2. Газакон — устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
  3. Геркотроны — реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
  4. Герсикон — реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Принцип действия

Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.

Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.

При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.

Читайте также  Что такое пцн в пожарной сигнализации?

Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.

Применяться могут и постоянные магниты. Такие устройства называют поляризованными.

Нормально замкнутые устройства имеют другой принцип функционирования. Под воздействием электромагнитной силы система магнитов заряжает сердечники одним потенциалом, заставляя их отталкиваться друг от друга, размыкая цепь.

Переключаемые герконы состоят из трех контактов. Один из них установлен стационарно и не магнитится, 2 других сделаны из ферромагнитного сплава. При наведении магнитного поля пара разомкнутых контактов замыкается, размыкая пару с немагнитным контактом.

Герконовый датчик и принцип его работы

Использование датчиков необходимо в системах, где необходим постоянный мониторинг состояния. Обычно это охранные или пожарооповещательные системы. Они бывают разными, однако наиболее известные, простые и дешевые — герконы. Подробнее о том, что такое герконовые датчики и для чего они нужны — читайте в статье.

Что такое герконовый датчик

И в первую очередь, говоря о герконе, нужно определить, что это такое. Герконовый датчик — это электромеханическое устройство, благодаря которому можно разомкнуть или замкнуть электрические контакты. Все это происходит под воздействием магнитного поля, источником которого обычно выступает электро- или постоянный магнит.

Если немного затронуть этимологию его названия, то само слово «геркон» является результатом совмещения слов «герметичный» и «контакт». Это также описывает его конструкцию и дальнейший принцип работы, потому что дает понять, что датчик сделан из ферромагнитных пластин, помещенных в стеклянную капсулу. Подобное позволяет ему нивелировать любое внешнее воздействие, а также быстро реагировать при изменении.

Принцип работы

И когда мы знаем, что такое геркон, разберем принцип его работы. Ближайшей аналогией по отношению к нему можно считать выключатель, потому что его конструкция представляет следующее: реле из двух токопроводящих сердечников, которые расположены в герметичном пространстве с инертной средой. Последнее необходимо для избавления от окисления.

Непосредственное же замыкание производится посредством размещения вокруг колбы управляющей обмотки. В нее поступает постоянный ток и, после того как подается питание, обмотка создает магнитное поле. Оно же оказывает действие на сердечники, что в итоге приводит к замыканию — это полный принцип действия геркона.

Следовательно, что при отключении питания нивелируется магнитный поток, а контакты размыкаются. Так надежность геркона, благодаря которой это устройство до сих пор имеет популярность, обусловлена никелированным трением контактов. Помимо, отсутствие какого-либо воздействия в незамкнутом состоянии фактически дает возможность моментального замыкания при необходимости.

Использование постоянных магнитов

Существует также альтернатива в виде использования постоянных магнитов. Их также еще называют магнитными герконовыми датчиками или поляризованными. Вот как он работает: электромагнит заряжает контакты одним и тем же потенциалом, что приводит к их отталкиванию друг от друга. Это в свою очередь размыкает цепь. Нюанс также в том, что в них три контакта: один стационарный и не имеет никакого воздействия магнита, а два других произведены из ферромагнитного сплава за счет чего производится замыкание и размыкание при воздействии магнитного поля.

Существует также несколько видов этого датчика:

  • замыкающий: в таком типе есть один разомкнутый контакт;
  • переключающий: есть один контакт, отвечающий за переключение;
  • размыкающий: есть один замкнутый контакт.

Однако это не единственные различия, что у них есть.

Отличия по конструкции

Помимо всего, герконовые — вне зависимости от типа — датчики, которые имеют различия по их технологиям исполнения. К таковым, как правило, относят:

  1. Сухие. Это простая конструкция, у которой есть очевидные недостатки в виде вибрации при замыкании и размыкании. В бытовом плане их проще выразить в щелчках или дребезге, что также может вызвать множественную коммутацию при передаче сигнала. Эффект весьма нежелательный, однако исправить его нельзя.
  2. Ртутные. Здесь же внутри конструкции есть немного ртути, что смачивает контакты и нивелирует вибрацию. Благодаря ей также производится снижение сопротивления у контакта.

Выбрать один идеальный не получится, потому у каждого есть свои недостатки. Здесь стоит посмотреть на условия использования оного.

Область применения

Теперь касательно того, как и где применяются герконы. И хотя датчики Холла почти что везде вытеснили их ввиду лучших характеристик, остались области, где их использование вполне оправдано:

  1. Синтезаторы и промышленное оборудование. Благодаря конструктивным особенностям полностью исключается появление искры. Это делает незаменимым их использование на том производстве, где есть высокая вероятность взрыва и работа с горючими жидкостями.
  2. Бытовые счетчики. Решение относительно надежное, дешевое и проверенное временем. Нет никакой необходимости его замены.
  3. Системы охраны и положения. Благодаря молниеносной реакции, и как следствие замыканию, герконы попросту в них незаменимы.
  4. Работающее под водой оборудование. Та герметичность, что обеспечивает конструкция, позволяет использовать их под водой. Причем это достаточно надежно даже под давлением.
  5. Телекоммуникационные системы и медицинское оборудование. Благодаря универсальности и стабильности они не заменимы в тех устройствах, где нужна продолжительная работа.
  6. Механизмы защиты. Здесь речь идет о тех системах, что защищают от перегрузок или короткого замыкания при высоковольтных нагрузках.

Стоит также отметить, что в системах безопасности всегда используют аппаратные приспособление из геркона и магнита для индикации открытия и закрытия дверей. Есть еще решения реле с датчиками и обмоткой, что реализует себя в случаях, когда нужна компактность, влагостойкость и отсутствие подвижных элементов.

Как подключить датчик

Если говорить о том, как подключить геркон, то начать стоит со способов монтажа. Креплений всего два:

  • скрытое;
  • наружное.

Учитывать также стоит характеристики поверхности, где будет осуществляться монтаж, потому разделяют две «базы» для подключения:

  • стальная;
  • магнитнопассивная.

Итак, часть реле, которая отвечает за магнитное поле, закрепляется на подвижной части конструкции. Геркон же должен быть установлен там, от чего отходит движущийся элемент. Происходит примерно следующее: движущаяся часть примыкает к стационарной, параллельно производят магнитной поле и замыкая цепь. Если же катушка, благодаря которой функционирует поле, не оказывает никакого воздействия, то происходит размыкание и соответствующая программа сообщит о нарушении. Все достаточно просто, потому что это фактически то, как работают датчики открытия дверей в умных домах.

Особенности установки

К нюансам же, которые нужно учитывать при подключении геркона, относят:

  1. Использование в местах, где есть или может быть ультразвук, не рекомендуется, потому как он может сбить датчик и его настройки.
  2. Если рядом есть еще один источник магнитного поля — его нужно исключить.
  3. Не подвергать колбу ударам, потому как ее деформация приводит к негодности сердечников.

И немного касательно того, как проверить геркон: в первую очередь нужно настроить программу, после проверить работоспособность и, приложить друг к другу еще незакрепленные элементы. После их можно разъединить и посмотреть за реакцией программы, которая отвечает за уведомления. Если все в норме — крепим датчики на нужное место.

Плюсы и минусы

Теперь вкратце о преимуществах:

  1. Благодаря герметичности можно использовать на объектах с высокой пожароопасностью.
  2. Способность быстрого оповещения, что автоматически допускает использования при высокой частоте.
  3. Компактность: минимальный размер — 4 мм.
  4. Нет трения поверхностей сердечников.
Читайте также  Сигнализации для дома дачи гаража

И также недостатках:

  1. Магниты зачастую имеют небольшую чувствительность.
  2. Датчик слишком восприимчив к внешним магнитным потокам, что заставляет исключить их из близлежащего радиуса.
  3. Материал капсулы всегда тонкое стекло.
  4. Низкая частота способствует хаотичному замыканию и размыканию сети.

В итоге присутствует некий баланс, который не позволяет сказать, что все плюсы перевешивают минусы, и наоборот. Некоторым покажется, что это делает устройство спорным, однако на самом деле это дает больше вариантов для выбора.

Использование герконовых датчиков до конца не исчезло и навряд ли когда-нибудь это произойдет. Подобное решение надежно и дешево, что полностью оправдывает его использование. Оно также не применяется в критически важных устройствах, когда выход из строя недопустим, а потому априори не сможет испортить что-либо. И не стоит также забывать о герконовых датчиках уровня воды, благодаря которым можно обезопасить свой дом от затопления.
